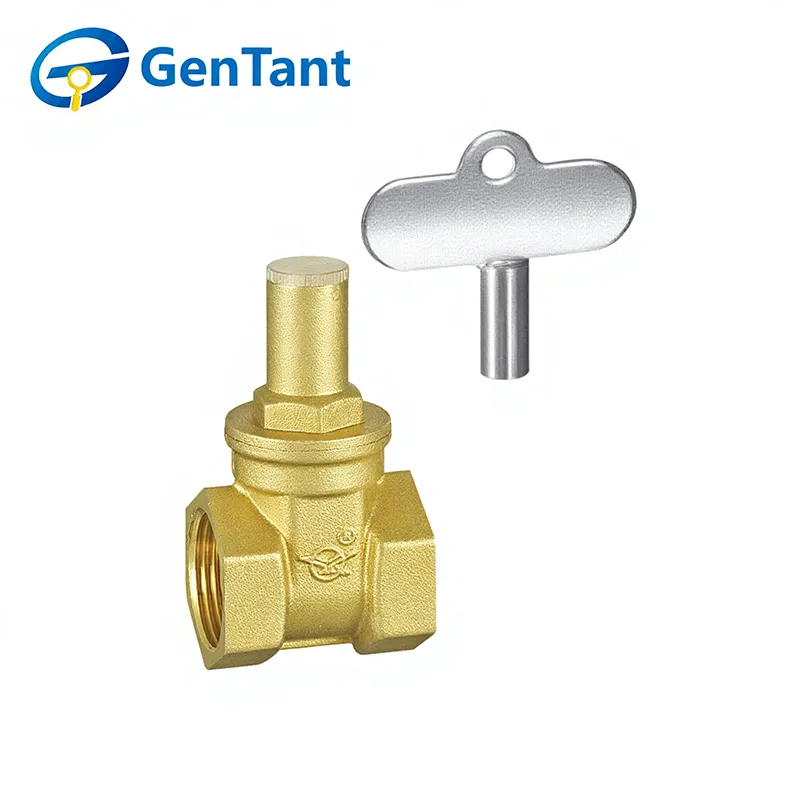

صمام بوابة مثلث قابل للقفل

صمام البوابة المثلث القابل للقفل هو جهاز متخصص للتحكم في التدفق مصمم للعزل الآمن في أنظمة خطوط الأنابيب. وتتمثل وظيفتها الأساسية في تمكين تدفق السوائل أو منعه تمامًا من خلال الحركة الخطية لبوابة على شكل إسفين، بينما تسمح آلية القفل المدمجة على شكل مثلث بتأمين موضع الصمام (مفتوح أو مغلق) بقفل. وهذا يمنع التشغيل غير المصرح به أو العرضي، ويضمن سلامة النظام الهامة، والتحكم في الوصول للصيانة، وإدارة التدفق الدقيقة في التطبيقات التي يكون فيها الأمن التشغيلي ضروريًا، كما هو الحال في المرافق العامة، وخدمات المباني التجارية، والعمليات الصناعية.

ميزة المنتج والتطبيق

تم تصميم صمام البوابة المثلث القابل للقفل للتحكم الآمن في التشغيل/الإيقاف في أنظمة إمدادات المياه وخطوط أنابيب المرافق. يتميز بجسم صمام متين وآلية قفل بمفتاح مثلث تمنع التشغيل والتلاعب غير المصرح به. عند فتحه بالكامل، فإنه يوفر الحد الأدنى من مقاومة التدفق وأداء الختم الموثوق. يستخدم هذا الصمام على نطاق واسع في شبكات المياه البلدية، وخدمات البناء، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط الأنابيب الصناعية التي تتطلب السلامة والتحكم في الوصول والعزل الموثوق.

معلمة المنتج

المواصفات الفنية

① مصنوعة من مادة نحاسية عالية الجودة باستخدام عمليات الختم الأحمر والتزوير الساخن.

② يعمل صمام البوابة المثلث القابل للقفل مع وسائط مثل الماء والنفط والغاز.

③ درجة حرارة التشغيل: -10 درجة مئوية ≥ 120 درجة مئوية.

④ الحد الأقصى لضغط العمل المسموح به (PN): 16 بار.

نوع اتصال الموضوع

DN15 (1/2 بوصة)، DN20 (3/4 بوصة)، DN25 (1 بوصة)، DN32 (1/1/4 بوصة)، DN40 (1/1/2 بوصة)، DN50 (2 بوصة)

تكوين المواد

جسم الصمام، غطاء المحرك، البوابة: HPb59-1

عنصر الختم: EPDM

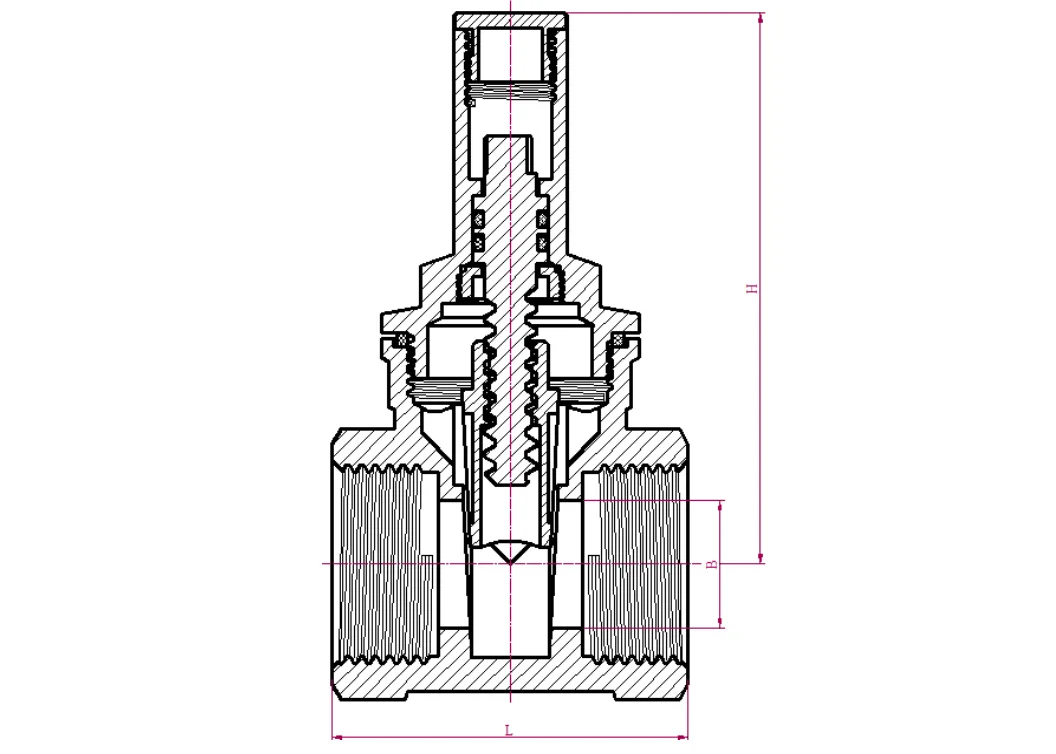

البعد المنتج

إرشادات التثبيت

1.1 بالنسبة لصمامات البوابة الملولبة، تأكد من أن البوابة في وضع الإغلاق الكامل أثناء التثبيت والربط. يجب أن تكون مواد الختم مثل شريط PTFE نظيفة وخالية من الحطام.

1.2 عند تركيب صمامات البوابة الملولبة، تأكد من أن الأنبوب متعامد مع الوجه النهائي لجسم الصمام. أمسك فقط الجزء السداسي أو المثمن على نفس جانب الخيط أثناء الشد - لا تمسك الجزء السداسي أو المثمن المقابل. يجب ألا يتجاوز عزم التثبيت 50 نيوتن متر لـ DN15 وDN20، ويجب ألا يتجاوز 70 نيوتن متر لـ DN25 لتجنب تشوه جسم الصمام أو ضعف التشغيل.

1.3 عند توصيل صمام البوابة الملولب بنهاية الأنبوب، يمكن أن يكون الخيط الداخلي إما مدببًا أو متوازيًا، لكن الخيط الخارجي يجب أن يكون مدببًا. قد يؤدي عدم الامتثال إلى فقدان الاتصال والتسرب.

1.4 تكرر هذه النقطة المتطلبات المذكورة في القسم 1.3: يمكن أن تكون الخيوط الداخلية مدببة أو متوازية، بينما يجب أن تكون الخيوط الخارجية مدببة لمنع التسرب من الوصلات السائبة.

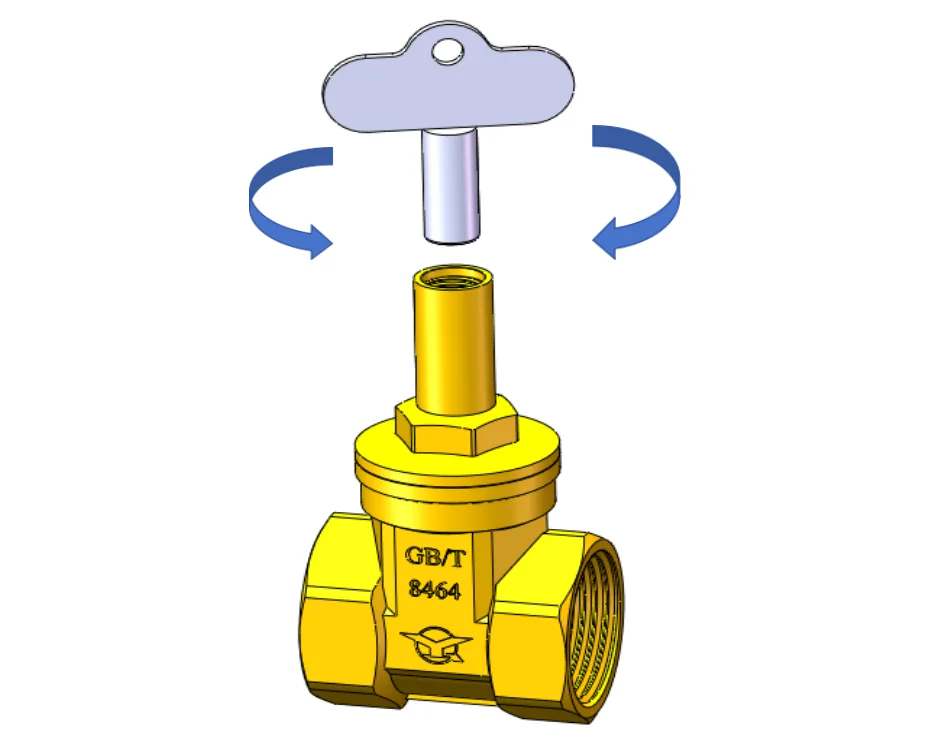

1.5 لتشغيل صمام البوابة المثلث القابل للقفل: قم بالتدوير في اتجاه عقارب الساعة للإغلاق وعكس اتجاه عقارب الساعة للفتح. لا تستخدم أي أدوات إضافية أو القوة المفرطة، لأن ذلك قد يؤدي إلى تلف هيكل الصمام.

1.6 يوصى باستخدام الصمام فقط في الوضع المفتوح بالكامل أو المغلق بالكامل لإطالة عمر الخدمة. لا ينبغي فتح الصمام جزئيًا لأغراض الاختناق ولا ينبغي استخدامه كصمام نهائي.
