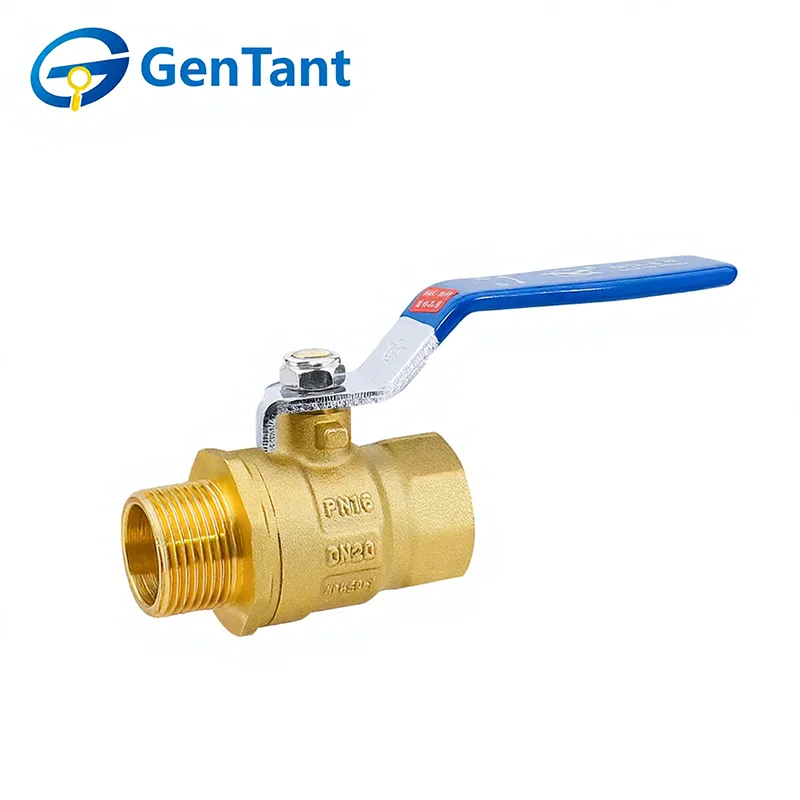

ذكر أنثى الموضوع الكرة صمام

إن الصمام الكروي ذو الخيط الذكوري هو صمام عزل ربع دورة عملي للغاية ومتعدد الاستخدامات مصمم للتوصيل المرن داخل أنظمة الأنابيب الملولبة. وتتمثل وظيفتها الأساسية في توفير تحكم موثوق في التشغيل/الإيقاف لتدفق السوائل عن طريق تدوير الكرة بفتحة بزاوية 90 درجة. توفر هذه العملية البسيطة تدفقًا كاملاً عند الفتح وختمًا إيجابيًا عند الإغلاق. ميزة التصميم المميزة هي مزيج من طرف ملولب ذكر (خارجي) وأنثى (داخلي)، مما يسمح له بالعمل كمحول مباشر بين الأنابيب أو التركيبات ذات التكوين المختلفة، مما يبسط التركيب ويقلل الحاجة إلى موصلات إضافية في تطبيقات السباكة والغاز والمياه والسوائل الصناعية.

ميزة المنتج والتطبيق

تتميز الصمامات الكروية ذات الخيط الذكوري بطرف ملولب داخلي وآخر خارجي، مما يسمح بالاتصال المباشر والمتعدد الاستخدامات بين تجهيزات الأنابيب والأجهزة المختلفة. يقلل هذا التصميم من الحاجة إلى محولات إضافية، مما يوفر المساحة ويقلل من نقاط التسرب المحتملة. يتم تطبيقها على نطاق واسع في توصيلات الغلايات السكنية، وتركيبات عدادات المياه، ومشعبات التدفئة والتهوية وتكييف الهواء (HVAC). يضمن تشغيلها السريع ربع دورة التحكم الفعال في التدفق للمقاولين والقائمين بالتركيب.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

الخيط يتوافق مع معيار ISO 228

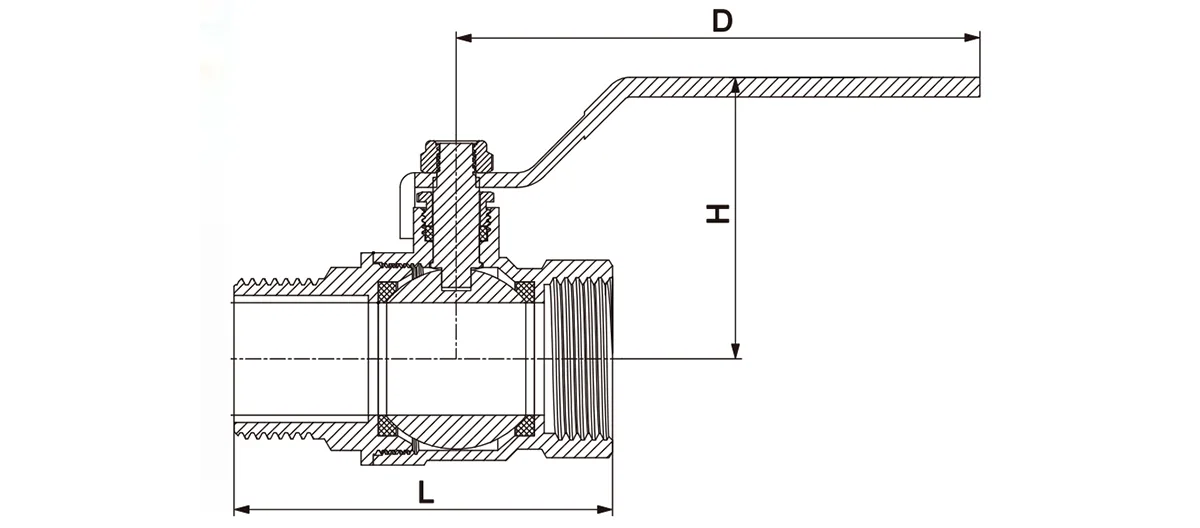

البعد المنتج

ميزات المنتج ومزاياه

تم تصميم صمامات الكرة الخيطية GenTant Male Female للإغلاق السريع وتنشيط التدفق الموثوق.

مادة ممتازة: مصنوعة من النحاس عالي الجودة HPb59-1 (المعيار الوطني).

التدفق الأمثل: يوفر أقل مقاومة ممكنة للتدفق (صفر فعليًا).

الأداء العالي: قادر على تحمل فروق الضغط العالي أثناء الإغلاق.

التشغيل السريع: تتميز الطرازات المحددة بسرعات فتح/إغلاق تتراوح من 0.05 ثانية إلى 0.1 ثانية، وهي مثالية للأنظمة الآلية.

تصميم مضغوط: خفيف الوزن وموفر للمساحة لسهولة التكامل في شبكات الأنابيب المتنوعة.

إرشادات التثبيت

لضمان الأداء على المدى الطويل ومنع حدوث أضرار هيكلية، يجب أن يتم التثبيت بواسطة متخصصين مؤهلين.

التحضير: تأكد من نظافة نظام الأنابيب. قم بإزالة الأغطية الواقية وافحص المنافذ بحثًا عن الحطام.

المحاذاة: تأكد من محاذاة أنابيب التوصيل بشكل مثالي. تؤدي المحاذاة غير الصحيحة المفرطة إلى إجهاد التثبيت الذي يمكن أن يؤدي إلى تلف الصمام.

الأدوات الصحيحة: استخدم مفتاح ربط أو ملقط أنبوب مع عزم دوران مناسب على الجزء السداسي أو المثمن من الصمام الأقرب إلى الخيط الذي يتم ربطه. لا تستخدم القوة مطلقًا على الطرف المقابل، لأن ذلك قد يؤدي إلى تشويه الجسم.

ختم الخيط: استخدم مادة مانعة للتسرب PTFE على خيوط الأنابيب فقط. اتبع معايير ISO 228 لطول الخيط؛ لا تفرط في تشديد الخيط، لأن "أسفل" الخيط يمكن أن يؤدي إلى إتلاف أسطح الختم الداخلية.

دعم النظام: توفير الدعم الكافي لمنع وزن الأنابيب من الضغط على الصمام.

فحص ما قبل الخدمة: تحقق من تطابق تقييمات الضغط ودرجة الحرارة مع النظام وقم بتدوير الصمام بالكامل (مفتوح/مغلق) مرة واحدة قبل بدء التشغيل.

تعليمات التشغيل

الوظيفة: الصمامات الكروية ذات الخيط الذكوري الأنثوي مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن تظل مفتوحة بالكامل أو مغلقة بالكامل ولا ينبغي استخدامها للاختناق (تنظيم التدفق).

الآلية: هذه صمامات ثنائية الاتجاه. يشير موضع المقبض إلى اتجاه التدفق.

منع المطرقة المائية: لا تغلق الصمام بشكل مفاجئ لتجنب تأثيرات "المطرقة المائية" (ارتفاع الضغط المفاجئ).

استخدام المقبض: استخدم فقط المقبض الذي يوفره المصنع. لا تستخدم أبدًا الامتدادات لزيادة الرافعة المالية، حيث أن عزم الدوران الزائد سيلحق الضرر بالمكونات الداخلية.

التفتيش والصيانة

العناية العامة: عادةً ما تكون الصيانة الدورية غير ضرورية بخلاف عمليات فحص تعبئة الجذع والتدوير العرضية.

الترشيح: يوصى بشدة بتركيب مرشح عند مدخل النظام لحماية الختم الداخلي للصمام.

التحكم في التسرب: في حالة حدوث تسرب في الجذع، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار 1/4 دورة. تم تصميم تعبئة PTFE للتعويض.

تحذير للسلامة: لا تحاول أبدًا إعادة تعبئة الصمام أو تفكيكه أثناء ضغط النظام. قم دائمًا بتخفيف الضغط أولاً.

لا يوجد تفكيك: لا ننصح بتفكيك الصمامات المكونة من قطعتين لاستبدال الأجزاء، لأن هذا عادةً ما يضر بسلامة الجسم/قطعة الذيل.
