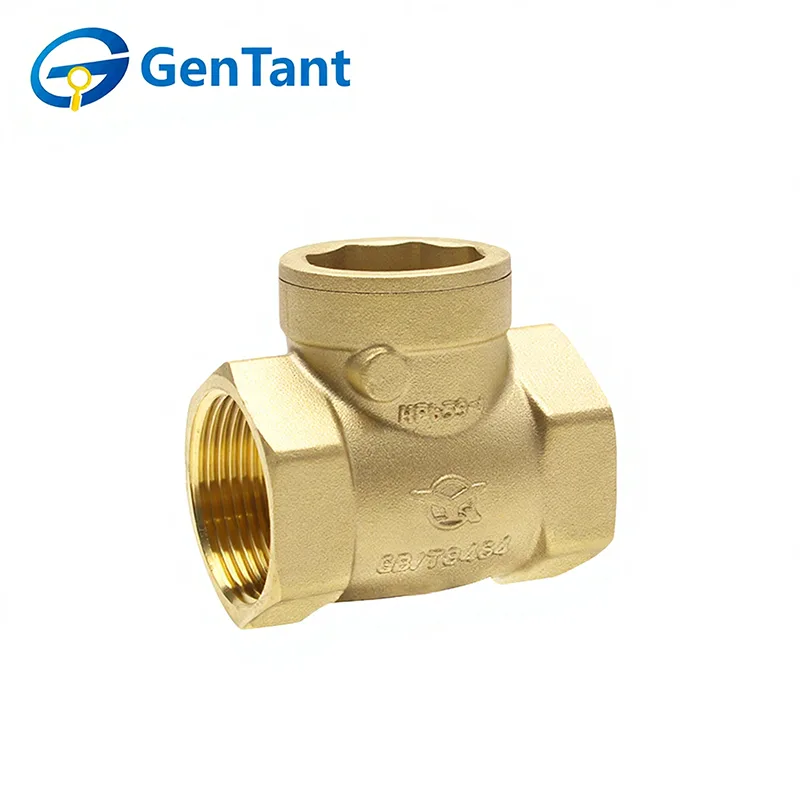

صمام الاختيار الأفقي

يعد صمام الفحص الأفقي جهازًا مهمًا للتحكم في التدفق تم تصميمه للسماح بتدفق السوائل في اتجاه واحد مع منع التدفق العكسي أو التدفق العكسي تلقائيًا داخل نظام خطوط الأنابيب. وتتمثل وظيفتها الأساسية في حماية المضخات والضواغط وغيرها من المعدات الحساسة من التلف الناتج عن ارتفاع الضغط أو الدوران العكسي عند توقف التدفق. ومن خلال ضمان التدفق أحادي الاتجاه، فإنه يحافظ على كفاءة النظام، ويمنع المطرقة المائية، ويضمن سلامة العملية في التطبيقات التي تتراوح من إمدادات المياه وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) إلى المعالجة الصناعية والري. تم تصميمها خصيصًا لتركيب خطوط الأنابيب الأفقية، وتم تحسين آليتها الداخلية المدمجة واتجاه الجسم لتحقيق كفاءة المساحة والتشغيل الموثوق في ظل ظروف الضغط المتنوعة.

ميزة المنتج والتطبيق

طلب

يعمل صمام الفحص الأفقي النحاسي، المعروف أيضًا باسم الصمام أحادي الاتجاه أو صمام عدم الرجوع، على منع التدفق العكسي للوسط داخل خطوط الأنابيب. يعتبر الصمام السفلي لأنبوب شفط مضخة المياه أيضًا نوعًا من صمامات الفحص. هذه صمامات أوتوماتيكية، حيث تعتمد مكونات الفتح والإغلاق على تدفق وقوة الوسط نفسه. يتم استخدامها بشكل أساسي في خطوط الأنابيب التي تتطلب تدفق الوسيط في اتجاه واحد فقط، مما يمنع الحوادث الناجمة عن التدفق العكسي.

ميزة

المادة والعملية: مصنوعة من مادة نحاسية عالية الجودة باستخدام عملية تزوير ساخن.

وسط العمل: مناسب لمختلف الوسائط بما في ذلك الماء والنفط والغاز.

درجة حرارة العمل: تعمل ضمن نطاق درجة حرارة من -10 درجة مئوية إلى 120 درجة مئوية.

الحد الأقصى لضغط العمل: مصمم لتحمل أقصى ضغط عمل مسموح به (PN) يبلغ 16 بار.

معلمة المنتج

نوع الاتصال الخيوط

DN15 (1/2 بوصة)، DN20 (3/4 بوصة)، DN25 (1 بوصة)، DN32 (1-1/4 بوصة)، DN40 (1-1/2 بوصة)، DN50 (2 بوصة)

المادة الرئيسية

①جسم الصمام، غطاء الصمام، لوحة الصمام: HPb59-1

② عنصر الختم: مطاط السيليكون

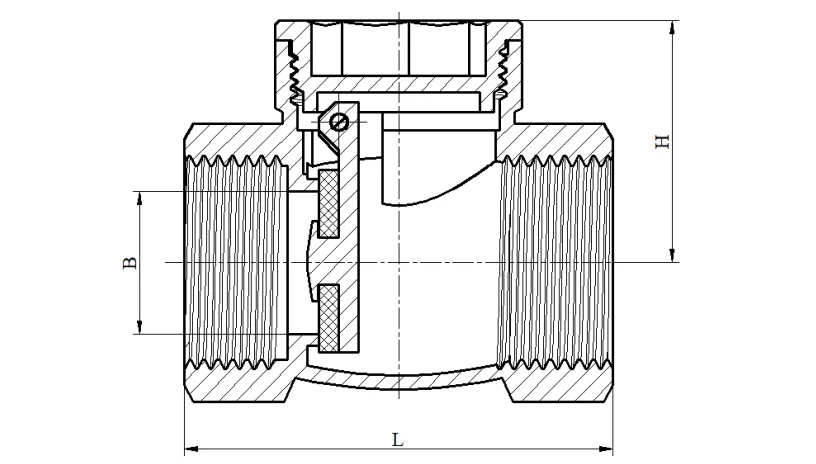

البعد المنتج

تعليمات التثبيت والتشغيل

1. يجب تركيب صمامات فحص الرفع المستقيمة على خطوط الأنابيب الأفقية؛ يتم تثبيت صمامات فحص الرفع العمودي بشكل عام على خطوط الأنابيب العمودية، مع تدفق الوسط من الأسفل إلى الأعلى.

2. موضع تركيب صمامات فحص التأرجح غير مقيد؛ وعادة ما يتم تركيبها على خطوط الأنابيب الأفقية، ولكن يمكن أيضًا تركيبها على خطوط الأنابيب العمودية أو المائلة.

3. عند التثبيت، تأكد من أن اتجاه التدفق المتوسط ​​يتوافق مع السهم الموضح على جسم الصمام.

صيانة

1. التنظيف المنتظم. لتجنب تأثير الشوائب والرواسب في خط الأنابيب على صمام الفحص، من الضروري التنظيف المنتظم لصمام الفحص الأفقي المصنوع من النحاس بالكامل والجزء الداخلي من خط الأنابيب.

2. لاحظ تناوب عمليات الماء البارد والساخن. سيؤدي فتح وإغلاق صمام الفحص بشكل متكرر إلى حدوث ضرر، لذا يجب تجنب عمليات الماء البارد والساخن بالتناوب.

3. لاحظ الضغط. عند استخدام صمام الفحص الأفقي المصنوع بالكامل من النحاس، يجب الانتباه إلى حالة الضغط داخل خط الأنابيب، حيث أن الضغط المرتفع بشكل مفرط سيكون له تأثير سلبي على صمام الفحص. باختصار، صمام الفحص الأفقي المصنوع من النحاس بالكامل هو جهاز شائع الاستخدام في أنظمة خطوط الأنابيب، كما أن استخدامه وصيانته بسيط وسهل للغاية. في الاستخدام الفعلي، يجب على المستخدمين التشغيل والصيانة وفقًا للمتطلبات المذكورة أعلاه لضمان تأثير الاستخدام.
