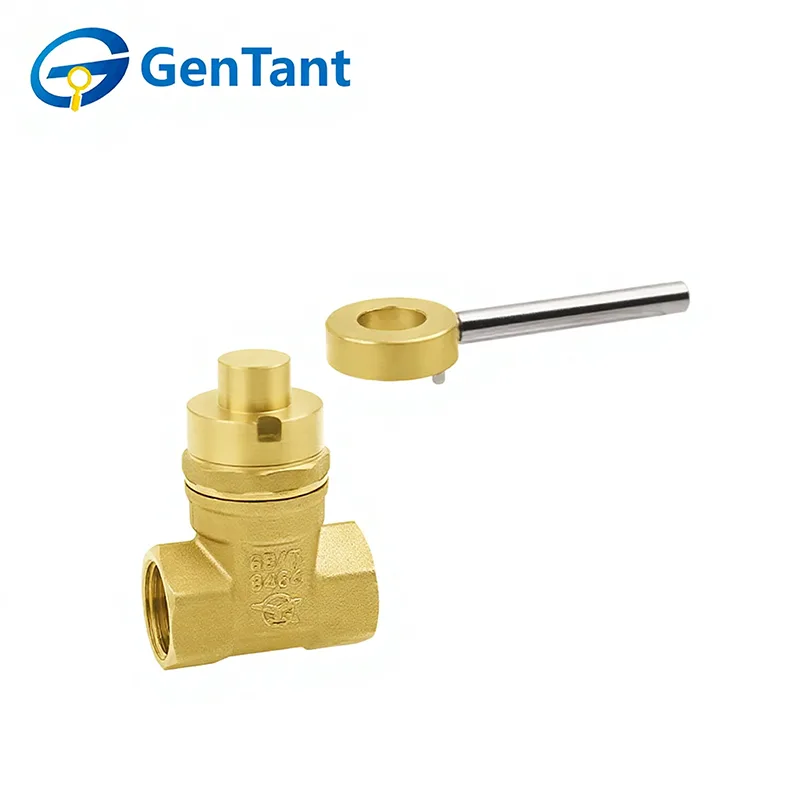

صمام بوابة قابل للقفل متوسط ​​التحمل

يعد صمام البوابة القابل للقفل متوسط ​​الخدمة جهازًا قويًا للتحكم في التدفق مصممًا لخدمة التشغيل / الإيقاف الموثوقة في أنظمة الأنابيب المضغوطة. وتتمثل وظيفتها الأساسية في توفير عزل كامل لتدفق السوائل - سواء الماء أو الزيت أو الغاز - عن طريق رفع أو خفض البوابة الصلبة عبر مسار التدفق. السمة المميزة هي آلية قفل متكاملة، غالبًا ما تكون عبارة عن قفل أو غطاء مقبض قابل للقفل، والذي يؤمن الصمام في الوضع المفتوح أو المغلق. وهذا يمنع التشغيل غير المصرح به أو العرضي، مما يضمن سلامة النظام وسلامته وإدارة التدفق بدقة. إنه مكون حاسم للصيانة وبروتوكولات السلامة والتحكم في الوصول إلى المنشآت المختلفة.

ميزة المنتج والتطبيق

تم تصميم صمام البوابة القابل للقفل للخدمة المتوسطة للتحكم الموثوق في التشغيل/الإيقاف في أنظمة المياه والسوائل العامة. يتميز بجسم قوي، وتشغيل سلس للبوابة، وعجلة يدوية قابلة للقفل تمنع التشغيل غير المصرح به وتضمن السلامة. بفضل أداء الختم الجيد ومقاومة التدفق المنخفضة عند الفتح الكامل، يتم استخدامه على نطاق واسع في شبكات إمدادات المياه وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وخطوط الأنابيب الصناعية وخدمات البناء حيث يلزم الوصول المتحكم فيه والعزل الموثوق.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسائط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

الخيط يتوافق مع معيار ISO 228

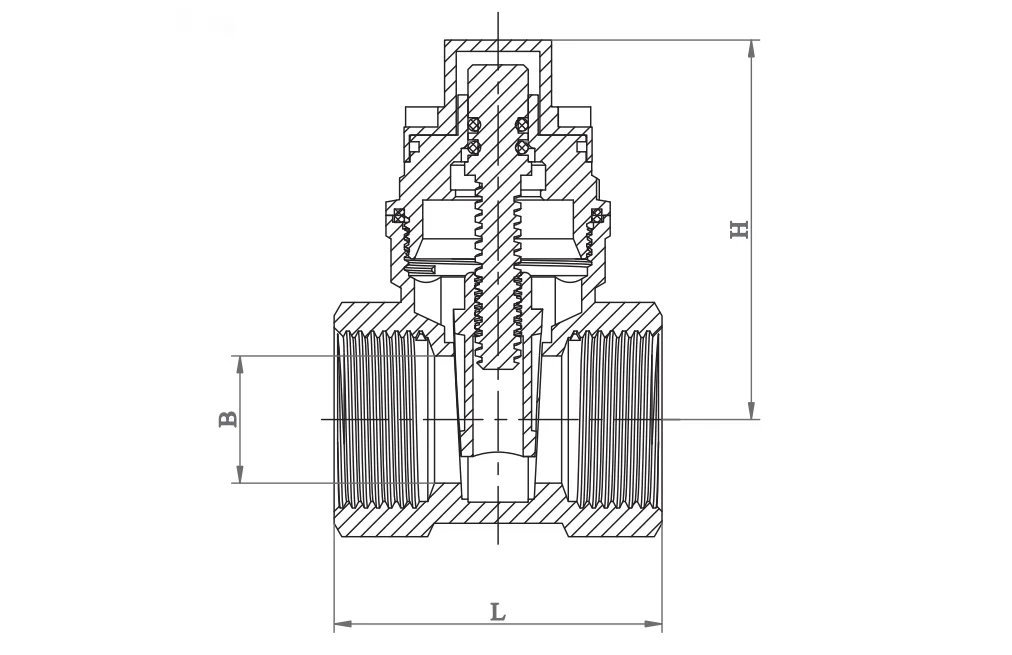

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

7. بالنسبة لصمامات البوابة القابلة للقفل متوسطة التحمل، يوصى بالتثبيت مع الجذع الرأسي ومقبض التشغيل في الأعلى.

تعليمات التشغيل

يتم تشغيل صمامات البوابة يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشمل قطع الغيار الموصى بها لكل نوع من أنواع الصمامات ما يلي: المقبض، وصامولة المقبض، والتعبئة، والغدة، وصامولة التعبئة.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.
