كيف يمنع صمام الفحص ذو الحواف التدفق العكسي في أنظمة خطوط الأنابيب؟

في أنظمة خطوط الأنابيب الصناعية، يعد منع التدفق العكسي أمرًا بالغ الأهمية للحفاظ على سلامة النظام، وحماية المعدات، وضمان استقرار العملية. أصمام فحص ذو حوافهو حل مستخدم على نطاق واسع يسمح تلقائيًا بتدفق السائل في اتجاه واحد مع منع التدفق العكسي. يلعب هذا الجهاز البسيط والفعال دورًا حاسمًا في صناعات مثل معالجة المياه والمعالجة الكيميائية والبترول وتوليد الطاقة.

على عكس الصمامات اليدوية، تعمل صمامات عدم الرجوع ذات الحواف تلقائيًا باستخدام ضغط وسط التدفق. عندما يتدفق السائل في الاتجاه الصحيح، ينفتح القرص الداخلي؛ عندما ينعكس التدفق أو ينخفض ​​الضغط، يُغلق القرص على الفور، مما يمنع التدفق العكسي ويحمي المعدات الأولية.

ملخص المقال

تشرح هذه المقالة كيفية عمل صمام عدم الرجوع ذو الحواف، ومكوناته الهيكلية، وفوائده، واعتبارات التركيب، والتطبيقات الصناعية الشائعة. كما يسلط الضوء أيضًا على كيف يمكن أن يؤدي اختيار تصميم الصمام المناسب إلى حل تحديات خطوط الأنابيب الشائعة مثل تلف المضخة وارتفاع الضغط والتلوث.

جدول المحتويات

• مقدمة لصمامات الفحص ذات الحواف
• مبدأ العمل لصمام فحص ذو حواف
• المكونات الرئيسية لصمام الفحص ذو الحواف
• المعلمات التقنية الرئيسية
• مزايا استخدام صمامات الفحص ذات الحواف
• التطبيقات الصناعية النموذجية
• كيفية اختيار صمام عدم الرجوع ذو الحواف اليمنى
• نصائح التثبيت والصيانة
• الأسئلة المتداولة
• خاتمة

مقدمة لصمامات الفحص ذات الحواف

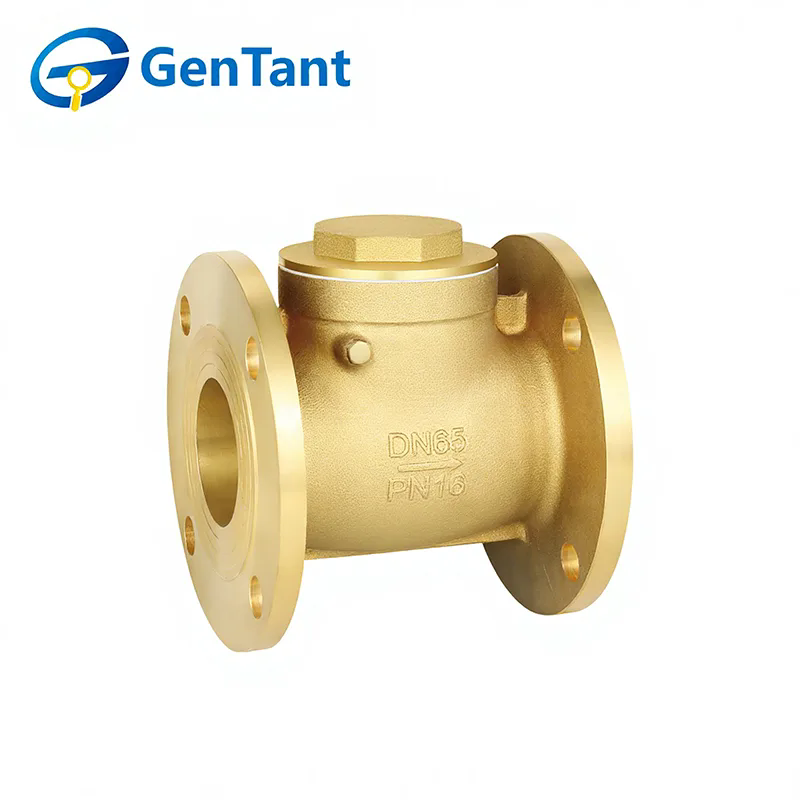

صمام الفحص ذو الحواف هو نوع من صمامات عدم الرجوع المصممة بوصلات شفة في كلا الطرفين بحيث يمكن تثبيتها مباشرة على حواف خطوط الأنابيب. توفر طريقة التوصيل هذه أداءً قويًا في الختم وهي مناسبة بشكل خاص لخطوط الأنابيب المتوسطة والكبيرة التي تعمل تحت ظروف الضغط العالي. :contentReference[oaicite:1]{index=1}

تتمثل الوظيفة الرئيسية لصمام الفحص ذو الحواف في السماح للسائل بالتحرك في اتجاه واحد مع إيقاف التدفق العكسي تلقائيًا. وهذا يمنع حدوث مشكلات مثل تلف المضخة، أو المطرقة المائية، أو تلوث العمليات الأولية. :contentReference[oaicite:2]{index=2}

نظرًا لموثوقيتها ومتانتها، تُستخدم صمامات عدم الرجوع ذات الحواف على نطاق واسع في أنظمة المياه، ومصانع البتروكيماويات، ومرافق معالجة مياه الصرف الصحي، وخطوط الإنتاج الصناعي.

مبدأ العمل لصمام فحص ذو حواف

يعتمد تشغيل صمام الفحص ذو الحواف على اختلافات الضغط بين مدخل ومخرج خط الأنابيب.

• عندما يتدفق السائل في الاتجاه الصحيح، يدفع الضغط قرص الصمام إلى الفتح.
• يرتفع القرص أو يتأرجح بعيدًا عن مقعد الصمام، مما يسمح للوسيط بالمرور.
• إذا توقف التدفق أو انعكس، فإن الضغط العكسي يدفع القرص إلى مكانه مرة أخرى.
• يُغلق الصمام تلقائيًا ويمنع التدفق العكسي.

تضمن هذه الآلية التلقائية عدم الحاجة إلى طاقة خارجية أو تشغيل يدوي. يستجيب الصمام بشكل فوري لتغيرات الضغط في النظام، مما يوفر حماية مستمرة للمضخات والضواغط وغيرها من المعدات الحيوية. :contentReference[oaicite:3]{index=3}

المكونات الرئيسية لصمام الفحص ذو الحواف

إن فهم الهيكل الداخلي لصمام الفحص ذو الحواف يساعد المهندسين على اختيار النموذج الصحيح لنظام خطوط الأنابيب الخاصة بهم.

يتم تصنيع معظم صمامات الفحص ذات الحواف الصناعية باستخدام مواد متينة مثل الحديد الزهر أو الفولاذ الكربوني أو الفولاذ المقاوم للصدأ لتحمل الضغط ودرجة الحرارة والوسائط المسببة للتآكل. :contentReference[oaicite:4]{index=4}

المعلمات التقنية الرئيسية

عند اختيار صمام فحص ذو حواف، يجب على المهندسين مراعاة العديد من المعلمات التقنية لضمان التوافق مع نظام خطوط الأنابيب.

• القطر الاسمي (DN)
• تصنيف الضغط (PN أو الفئة)
• درجة حرارة العمل
• مادة الجسم والقرص
• مادة الختم
• معيار الاتصال (ANSI، DIN، JIS)

مزايا استخدام صمامات الفحص ذات الحواف

تفضل العديد من المنشآت الصناعية صمامات الفحص ذات الحواف لأنها توفر أداءً موثوقًا وسهولة الصيانة.

• التشغيل التلقائي- لا حاجة للتحكم اليدوي أو مصدر الطاقة.
• منع التدفق العكسي الفعال– حماية المضخات والضواغط.
• اتصال خط أنابيب قوي- توفر الوصلات ذات الحواف إحكامًا ثابتًا.
• صيانة سهلة– يمكن إزالة الصمام دون قطع خط الأنابيب.
• توافق صناعي واسع– مناسب لظروف الضغط ودرجة الحرارة المختلفة.

هذه المزايا تجعل صمامات الفحص ذات الحواف مكونات أساسية في أنظمة الأنابيب الصناعية الحديثة.

التطبيقات الصناعية النموذجية

يتم تركيب صمامات الفحص ذات الحواف بشكل شائع في العديد من الأنظمة الصناعية حيث يعد منع التدفق العكسي أمرًا بالغ الأهمية.

• محطات إمدادات المياه ومعالجتها
• خطوط أنابيب النفط والغاز
• أنظمة المعالجة الكيميائية
• خطوط أنابيب البخار والغلايات
• خطوط تجهيز الأغذية والأدوية
• مرافق توليد الطاقة

في أنظمة المضخات، على سبيل المثال، غالبًا ما يتم تثبيت الصمام على خط التفريغ لمنع تدفق المياه مرة أخرى إلى المضخة عندما تتوقف عن العمل.

كيفية اختيار صمام عدم الرجوع ذو الحواف اليمنى

يتطلب اختيار نموذج الصمام الصحيح تقييمًا دقيقًا لظروف النظام. ينبغي دائمًا مراعاة العوامل التالية:

• الضغط ودرجة الحرارة في خط الأنابيب
• نوع السائل أو الغاز
• اتجاه التثبيت (أفقي أو عمودي)
• أداء الختم المطلوب
• إمكانية الوصول إلى الصيانة
• معايير الصناعة المعمول بها

يضمن الصمام ذو الحجم المناسب التشغيل المستقر ويمنع حدوث مشكلات مثل اهتزاز القرص أو فقدان الضغط أو التآكل المبكر.

نصائح التثبيت والصيانة

• قم بتركيب الصمام وفقًا لسهم اتجاه التدفق الموجود على الجسم.
• تأكد من أن أسطح الحافة نظيفة قبل التثبيت.
• استخدم الحشيات وعزم الدوران المناسبين عند ربط مسامير الفلنجة.
• تجنب تثبيت الصمام في المواضع التي قد يتراكم فيها الحطام.
• افحص بشكل دوري بحثًا عن التآكل أو التآكل أو تلف الختم.

يؤدي التثبيت الصحيح إلى تحسين موثوقية الصمام وعمر الخدمة بشكل كبير.

الأسئلة المتداولة

س 1: ما هو الفرق بين صمام الفحص ذو الحواف وصمام الفحص الملولب؟

تستخدم صمامات الفحص ذات الحواف وصلات مسمارية بين حواف الأنابيب، مما يجعلها مثالية لخطوط الأنابيب الكبيرة وأنظمة الضغط العالي. تُستخدم عادةً صمامات الفحص الملولبة لخطوط الأنابيب الأصغر.

Q2: هل يمكن تركيب صمام فحص ذو حواف عموديًا؟

نعم، ولكن اتجاه التثبيت يعتمد على نوع الصمام. عادةً ما يتم تثبيت صمامات عدم الرجوع المتأرجحة أفقيًا، بينما يمكن أن تعمل صمامات عدم الرجوع للرفع في خطوط الأنابيب العمودية.

س3: ما الذي يسبب المطرقة المائية في صمامات الفحص؟

تحدث المطرقة المائية عندما يغلق الصمام بسرعة كبيرة بسبب انعكاس التدفق المفاجئ. يمكن أن يساعد استخدام صمامات الفحص المدعومة بنابض أو تصميم النظام المناسب في تقليل هذه المشكلة.

س 4: كم من الوقت يستمر صمام الفحص ذو الحواف؟

مع اختيار المواد المناسبة وصيانتها، يمكن لصمامات الفحص الصناعية أن تعمل بشكل موثوق لسنوات عديدة في البيئات الصعبة.

خاتمة

يعد صمام عدم الرجوع ذو الحواف مكونًا مهمًا في أنظمة خطوط الأنابيب الحديثة، مما يضمن تدفق السوائل بأمان في اتجاه واحد مع منع مشاكل التدفق العكسي المكلفة. من خلال فهم مبدأ العمل والهيكل ومتطلبات التطبيق، يمكن للمهندسين ومديري المرافق اختيار الصمام المناسب لتحسين موثوقية النظام والكفاءة التشغيلية.

كمورد صمام صناعي محترف،جينتانتتوفر صمامات فحص ذات حواف عالية الجودة مصممة من أجل المتانة والختم الدقيق والأداء الموثوق في البيئات الصناعية الصعبة. إذا كنت تبحث عن حلول صمامات يمكن الاعتماد عليها لنظام خطوط الأنابيب لديك، فإن فريقنا الهندسي جاهز لمساعدتك.

اتصل بنااليوملمعرفة المزيد حول منتجات صمامات عدم الرجوع ذات الحواف الخاصة بنا واكتشاف كيف يمكن لـ GenTant دعم مشروعك الصناعي القادم.
