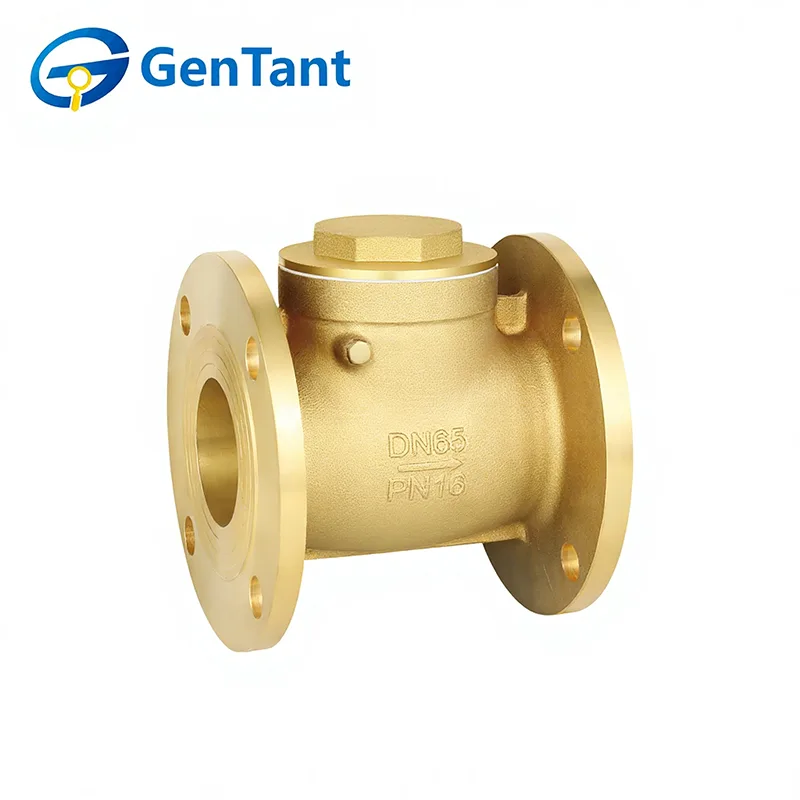

صمام فحص ذو حواف

صمام الفحص ذو الحواف هو جهاز قوي للتحكم في التدفق الصناعي مصمم للسماح بتدفق السوائل تلقائيًا في اتجاه واحد ومنع التدفق العكسي داخل نظام الأنابيب. ويحقق ذلك من خلال قرص مفصلي أو آلية تأرجح تفتح تحت الضغط الأمامي وتغلق عن طريق الجاذبية و/أو ضغط التدفق الخلفي لإنشاء ختم إيجابي. السمة المميزة لها، الأطراف ذات الحواف، تسمح بالتثبيت الآمن والسهل بين حواف الأنابيب، مما يضمن سلامة عالية، واتصال مقاوم للتسرب مناسب لتطبيقات الضغط العالي والتطبيقات ذات القطر الكبير. تعتبر هذه الوظيفة ضرورية لحماية المضخات والضواغط والمعدات الرئيسية الأخرى من التلف الناتج عن المطرقة المائية والتدفق العكسي، وللحفاظ على كفاءة النظام وسلامته في معالجة المياه وتوليد الطاقة والمعالجة الكيميائية وصناعات النفط والغاز.

ميزة المنتج والتطبيق

تم تصميم صمام الفحص ذو الحواف للتحكم الآمن في التدفق في اتجاه واحد في أنظمة الأنابيب، ويتميز بأطراف ذات حواف لسهولة التركيب ووصلات قوية مقاومة للتسرب. تعمل آلية التأرجح أو الرفع على منع التدفق العكسي، مما يحمي المضخات وخطوط الأنابيب والمعدات من التلف. يُستخدم على نطاق واسع في أنظمة إمدادات المياه والتدفئة والتهوية وتكييف الهواء (HVAC) والأنظمة الصناعية والكيميائية، فهو يضمن التشغيل الموثوق به ويقلل الصيانة ويحافظ على أداء مستقر للنظام.

معلمة المنتج

1. الضغط الاسمي: 1.6 ميجا باسكال

2. وسط العمل: الماء والغازات غير المسببة للتآكل وغير القابلة للاشتعال

3. درجة حرارة التشغيل: -20 درجة مئوية ≥ T ≥ 150 درجة مئوية

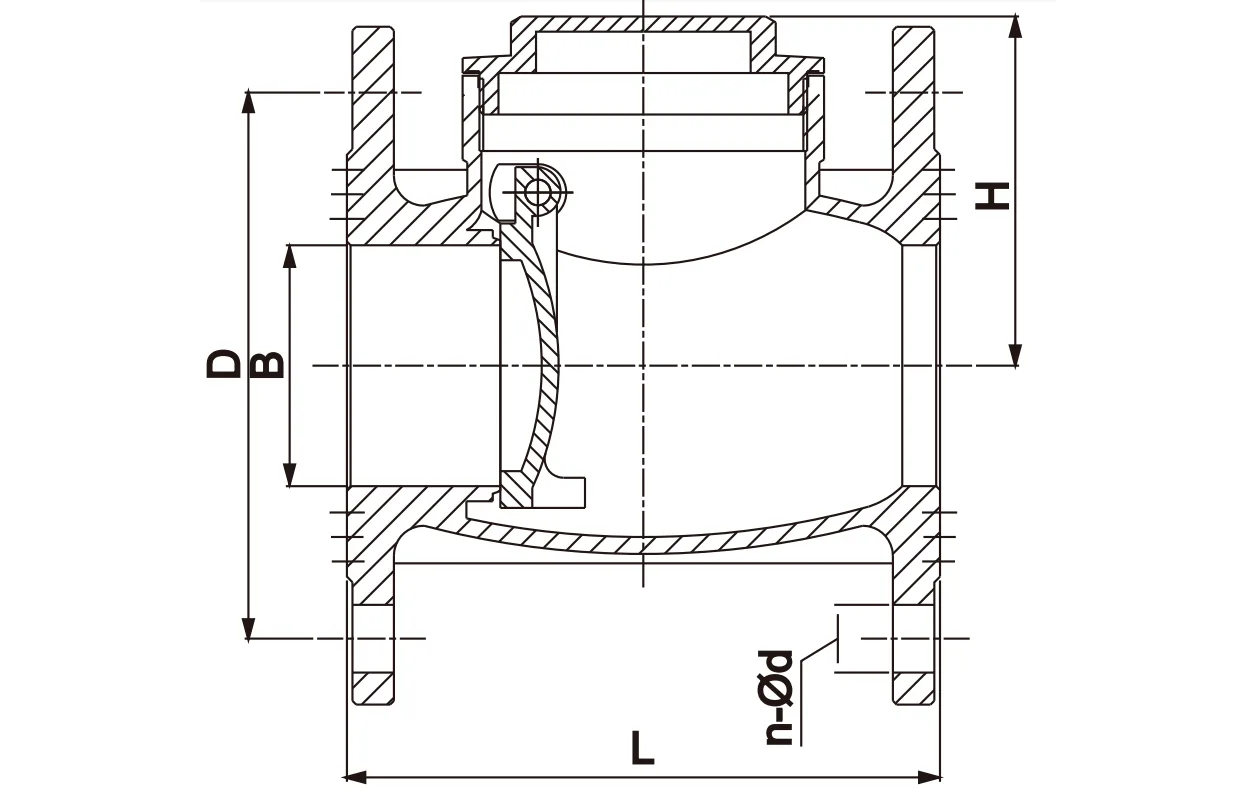

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع صمام عدم الرجوع ذو الحواف في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

ملاحظة 1: يمكن تركيب صمامات عدم الرجوع ذات الحواف في أنابيب أفقية أو رأسية ذات تدفق تصاعدي، أو في اتجاهات متوسطة، بشرط أن يظل الدبوس المفصلي في صمامات عدم الرجوع من النوع المتأرجح أفقيًا. قم بتركيب صمامات عدم الرجوع على مسافة كافية من منافذ المضخة أو مصادر التدفق المضطرب الأخرى. راجع النشرة الفنية ذات الصلة للحصول على التفاصيل.

ملاحظة 2: قد تشتمل بعض صمامات الفحص على عبوة داخلية لحماية القرص أثناء الشحن. قم بإزالة جميع مواد التغليف هذه قبل التثبيت.

تعليمات التشغيل

تعمل صمامات عدم الرجوع ذات الحواف تلقائيًا ولا تتطلب تدخلًا يدويًا.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشتمل قطع الغيار الموصى بها لكل نوع من أنواع الصمامات على ما يلي: مجموعة القرص والحامل والمفصلة.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.

صيانة

1. التنظيف المنتظم. لتجنب تأثير الشوائب والرواسب في خط الأنابيب على صمام الفحص، من الضروري التنظيف المنتظم لصمام الفحص الأفقي المصنوع من النحاس بالكامل والجزء الداخلي من خط الأنابيب.

2. لاحظ تناوب عمليات الماء البارد والساخن. سيؤدي فتح وإغلاق صمام الفحص بشكل متكرر إلى حدوث ضرر، لذا يجب تجنب عمليات الماء البارد والساخن بالتناوب.

3. لاحظ الضغط. عند استخدام صمام الفحص الأفقي المصنوع بالكامل من النحاس، يجب الانتباه إلى حالة الضغط داخل خط الأنابيب، حيث أن الضغط المرتفع بشكل مفرط سيكون له تأثير سلبي على صمام الفحص. باختصار، صمام الفحص الأفقي المصنوع من النحاس بالكامل هو جهاز شائع الاستخدام في أنظمة خطوط الأنابيب، واستخدامه وصيانته بسيط وسهل للغاية. في الاستخدام الفعلي، يجب على المستخدمين التشغيل والصيانة وفقًا للمتطلبات المذكورة أعلاه لضمان تأثير الاستخدام.
