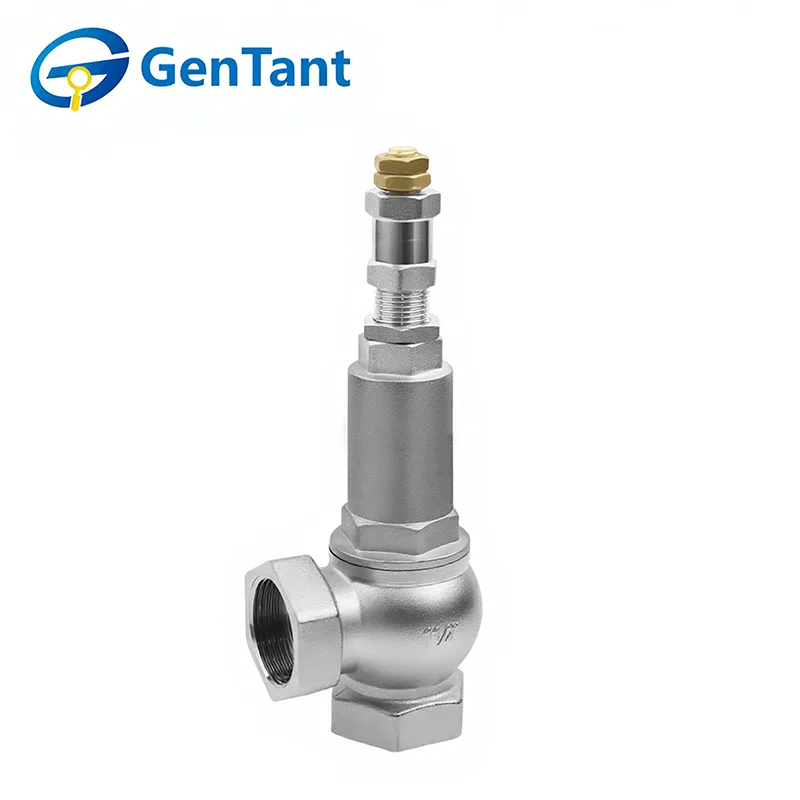

صمام أمان تجاوز مطلي بالكهرباء

إن صمام الأمان الالتفافي المطلي بالكهرباء هو جهاز متخصص لتخفيف الضغط يؤدي وظيفة مزدوجة تتمثل في الحفاظ على سلامة النظام وتنظيم التدفق الالتفافي. ويتمثل دورها الأساسي في فتح وتحرير الضغط الزائد تلقائيًا عند تجاوز نقطة التحديد الحرجة، مما يمنع تلف المضخات أو الضواغط أو أنظمة الأنابيب. وفي الوقت نفسه، يسمح تصميمه الالتفافي المتكامل بإعادة تدوير أو تحويل السوائل بشكل متحكم فيه، مما يساعد على استقرار ضغط النظام، وإدارة الحد الأدنى من متطلبات التدفق، ومنع ارتفاع درجة الحرارة أو التجويف في أنظمة الحلقة المغلقة. يوفر الطلاء الكهربائي مقاومة معززة للتآكل، مما يضمن المتانة والأداء الموثوق به في البيئات الصعبة أو المسببة للتآكل الشائعة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، ومعالجة المياه، وتطبيقات العمليات الصناعية.

ميزة المنتج والتطبيق

يوفر صمام الأمان الالتفافي المطلي بالكهرباء حماية حرجة من الضغط الزائد عن طريق الفتح تلقائيًا عند ضغط محدد مسبقًا لتحويل التدفق الزائد. ويتميز بمعايرة دقيقة، وبنية قوية لتحقيق موثوقية عالية، وإعدادات مقاومة للتلاعب لضمان أداء آمن متسق.

يعد صمام الأمان الالتفافي ضروريًا لحماية المضخات والمبادلات الحرارية والغلايات في أنظمة التدفئة والتهوية وتكييف الهواء والعمليات الصناعية ودوائر الحماية من الحرائق. فهو يمنع الضرر أثناء التغيرات المفاجئة في التدفق، أو بدء تشغيل النظام، أو ارتفاع الضغط، مما يضمن استمرارية التشغيل وطول عمر المعدات.

معلمة المنتج (المواصفات)

المواصفات الفنية

معلمات التدفق

البعد المنتج

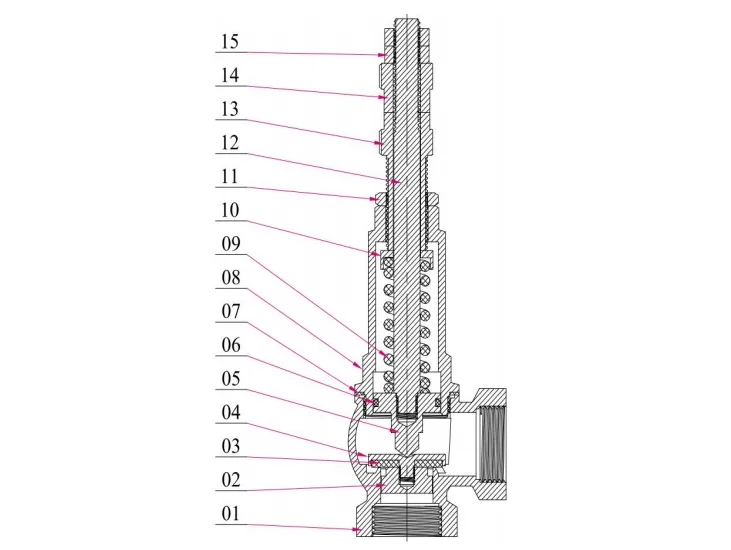

بناء

مبدأ العمل

صمام الأمان هو نوع خاص من الصمامات التي تظل مكونات فتحها وإغلاقها مغلقة بشكل طبيعي بواسطة قوة خارجية. عندما يرتفع ضغط الوسط داخل المعدات أو خطوط الأنابيب فوق قيمة محددة، فإنه يمنع ضغط الوسط داخل الأنبوب أو المعدات من تجاوز تلك القيمة عن طريق تفريغ الوسيط خارج النظام. تنتمي صمامات الأمان إلى فئة الصمامات الأوتوماتيكية وتستخدم بشكل أساسي في الغلايات وأوعية الضغط وخطوط الأنابيب للتحكم في الضغط بحيث لا يتجاوز الحد المحدد، وتلعب دورًا وقائيًا حيويًا للسلامة الشخصية وتشغيل المعدات.

ملحوظة: يجب أن تخضع صمامات الأمان لاختبار الضغط قبل استخدامها.

تعليمات التثبيت والتشغيل

قبل تركيب صمام الأمان الالتفافي المطلي بالكهرباء، يجب تنظيف خط الأنابيب وتطهيره جيدًا. يتعلق هذا بما إذا كان صمام الأمان يمكن أن يعمل بشكل صحيح ويحقق الغرض المقصود منه، مع التأثير أيضًا بشكل مباشر على أدائه التشغيلي وأداء الختم ومؤشرات معدل التدفق.

موضع تركيب صمام الأمان

عند اختيار موضع تركيب صمام الأمان، يجب ملاحظة المشكلات التالية:

1.1 يجب تركيب صمام الأمان عموديًا عند النقطة الأكثر حساسية للضغط في النظام أو المعدات المحمية، مثل الجزء العلوي من المرجل؛

1.2 يجب تركيب صمام الأمان في مكان يسهل عملية التفكيك والفحص والصيانة الدورية؛

تركيب أنابيب مدخل صمام الأمان

من الأفضل تركيب صمام الأمان عموديًا ومباشرًا على أنبوب توصيل الغلاية، دون الحاجة إلى إدخال أنابيب إضافية. إذا كان من الضروري استخدام أنابيب المدخل، فلا ينبغي أن يكون قطرها الداخلي أصغر من قطر مدخل صمام الأمان، ويجب أن تكون قصيرة قدر الإمكان لتقليل مقاومة خط الأنابيب والقوة اللحظية التي تمارسها قوة رد فعل تفريغ صمام الأمان على مفصل المرجل.

تركيب أنابيب تفريغ صمام الأمان

لتقليل تأثير أنابيب التفريغ على أداء صمام الأمان، يجب ملاحظة النقاط التالية أثناء التثبيت:

3.1 يجب أن يكون القطر الداخلي لأنبوب التفريغ أكبر من قطر مخرج صمام الأمان لتجنب الضغط الخلفي المفرط، مما قد يؤثر على تشغيل صمام الأمان؛

3.2 يجب دعم الأنابيب بشكل كافٍ لمنع إضافة إجهاد خط الأنابيب (إجهاد التثبيت والإجهاد الحراري) إلى صمام الأمان، مما قد يؤثر على أداء صمام الأمان؛

3.3 من حيث المبدأ، من الأفضل لكل صمام أمان أن يستخدم أنبوب تفريغ منفصل. إذا كان اثنان أو أكثر من صمامات الأمان يشتركان في أنبوب رأسي مشترك (أنبوب التجميع)، فيجب أن يكون للأنبوب الرأسي مساحة تفريغ كافية، ويجب أن يكون التغيير في اتجاه التدفق حيث يدخل أنبوب التفريغ إلى الأنبوب الرأسي صغيرًا قدر الإمكان؛

3.4 يجب أن يحتوي أنبوب التفريغ على فتحات تصريف مناسبة (فتحات التصريف) لمنع تراكم المطر والثلج والمكثفات وما إلى ذلك داخل أنبوب التفريغ؛

3.5 من غير المعقول أن يتحمل وزن أنبوب التفريغ الأنبوب الفرعي لمخرج صمام الأمان؛ بدلاً من ذلك، يجب أن يكون مدعومًا بهيكل دعم مخصص، والذي يجب أن يكون قادرًا على منع خط الأنابيب من الحركة أو الاهتزاز بسبب قوة التفاعل عند تفريغ صمام الأمان.

إرشادات حول ضبط أداء صمام الأمان

يتم اختبار صمامات الأمان المقدمة من شركتنا في درجة حرارة الغرفة وفقًا للوائح القياسية (الضغط المحدد في المصنع هو 3 بار). ومع ذلك، هناك اختلاف في درجة الحرارة بين حالة التشغيل الفعلية لصمام الأمان وإعدادات درجة حرارة الغرفة، مما يؤدي إلى انحراف في الضغط المحدد (ضغط الفتح) بين إعداد درجة حرارة الغرفة وحالة التشغيل الفعلية. ولهذا السبب، فإن صمامات الأمان ذات الاختلافات الكبيرة في درجات الحرارة يجب أن تخضع لتعديل ساخن في الموقع. يتضمن محتوى الضبط عمومًا تعديل الضغط المحدد (ضغط الفتح) وتعديل ضغط التفريغ.

ضبط الضغط المحدد وضغط التفريغ

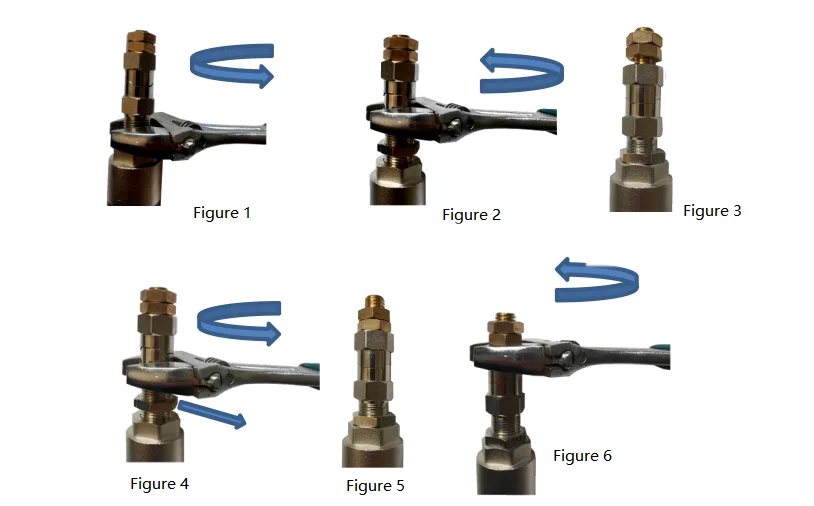

قم بفك صامولة القفل (الشكل 1). ضمن نطاق ضغط العمل المحدد للزنبرك، قم بتدوير صامولة الضبط لتغيير مقدار ضغط الزنبرك وضبط ضغط الفتح. عند الضبط، قم أولاً بزيادة ضغط مدخل صمام الأمان ببطء لجعل الصمام يفتح مرتين. إذا كان ضغط الفتح منخفضًا جدًا (قم أولاً بتقليل ضغط مدخل الصمام)، قم بتدوير صامولة الضبط في اتجاه عقارب الساعة (الشكل 2). إذا كان ضغط الفتح مرتفعًا جدًا، قم أولاً بفك الصامولتين (الشكل 3) ثم قم بتدوير صامولة الضبط في عكس اتجاه عقارب الساعة (الشكل 4). بمجرد ضبطها على ضغط الفتح المطلوب، قم بربط صامولة القفل والصامولتين (الشكل 5).

 اختبار التنفيس اليدوي

عادة ما تكون الحلقة/الحشية المسطحة لصمام الأمان وجسم الصمام في حالة مغلقة ومضغوطة بإحكام. إذا لم يتم إجراء اختبارات التنفيس اليدوية المنتظمة، فبمرور الوقت يمكن أن تلتصق ببعضها البعض بسهولة. في حالة وجود حالة ضغط زائد، قد يجد صمام الأمان صعوبة في إصدار إنذار عادي، مما قد يؤدي إلى وقوع حادث. إجراء اختبار التنفيس اليدوي بانتظام يضمن أن يظل صمام الأمان حساسًا وموثوقًا به على المدى الطويل، مما يؤدي إلى تجنب الموقف المذكور أعلاه.

يتطلب صمام الأمان اختبارات تهوية يدوية منتظمة (أدر غطاء الضبط برفق في اتجاه عقارب الساعة (الشكل 6)).

1. عند التنفيس، انتبه للسلامة، وتأكد من أن منفذ التفريغ واضح؛

2. أدر غطاء الضبط بلطف وسلاسة في اتجاه عقارب الساعة، وتوقف مؤقتًا للحظة، ثم أعده بسلاسة مرة أخرى؛

3. يمكن إجراء التنفيس المنتظم مرة واحدة في الأسبوع، ويجب الاحتفاظ بالسجلات.
