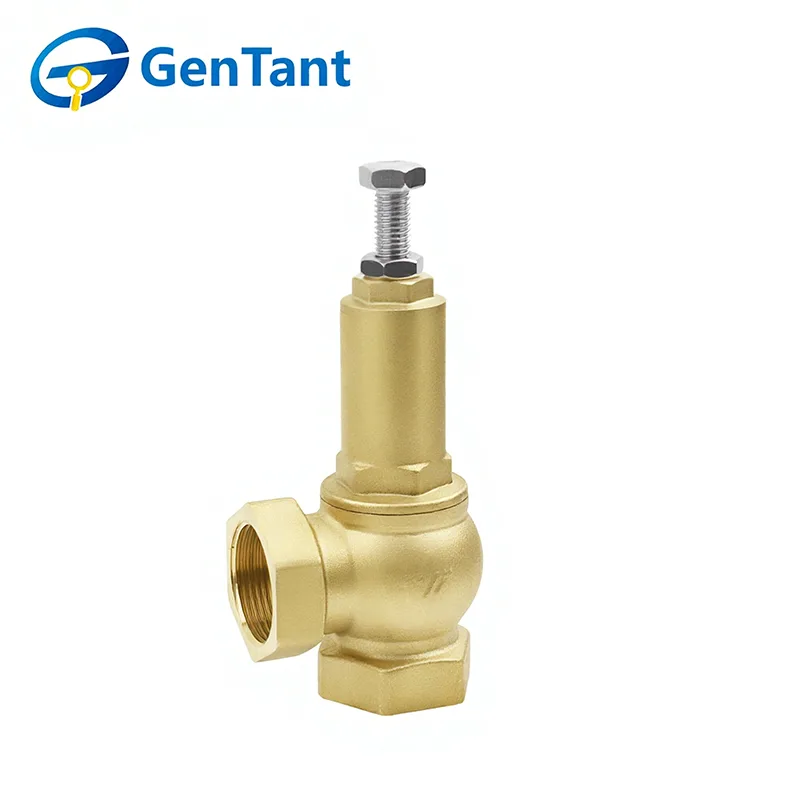

تجاوز صمام الأمان

تم تصميم صماماتنا لضمان الدقة والمتانة، وتضمن السلامة التشغيلية وطول عمر النظام في أنظمة التدفئة والتهوية وتكييف الهواء والعمليات الصناعية وتطبيقات الحماية من الحرائق. نحن ندعو المهندسين والمشترين لمراجعة مواصفاتنا، وطلب عرض أسعار، واختيار GenTant كشريك موثوق به لحماية البنية التحتية الحيوية. اتصل بنا اليوم لمناقشة متطلبات مشروعك.

ميزة المنتج والتطبيق

يوفر صمام الأمان الالتفافي حماية حرجة من الضغط الزائد عن طريق الفتح تلقائيًا عند ضغط محدد مسبقًا لتحويل التدفق الزائد. ويتميز بمعايرة دقيقة، وبنية قوية لتحقيق موثوقية عالية، وإعدادات مقاومة للتلاعب لضمان أداء آمن متسق.

يعد صمام الأمان الالتفافي ضروريًا لحماية المضخات والمبادلات الحرارية والغلايات في أنظمة التدفئة والتهوية وتكييف الهواء والعمليات الصناعية ودوائر الحماية من الحرائق. فهو يمنع الضرر أثناء التغيرات المفاجئة في التدفق، أو بدء تشغيل النظام، أو ارتفاع الضغط، مما يضمن استمرارية التشغيل وطول عمر المعدات.

معلمة المنتج (المواصفات)

المواصفات الفنية

معلمات التدفق

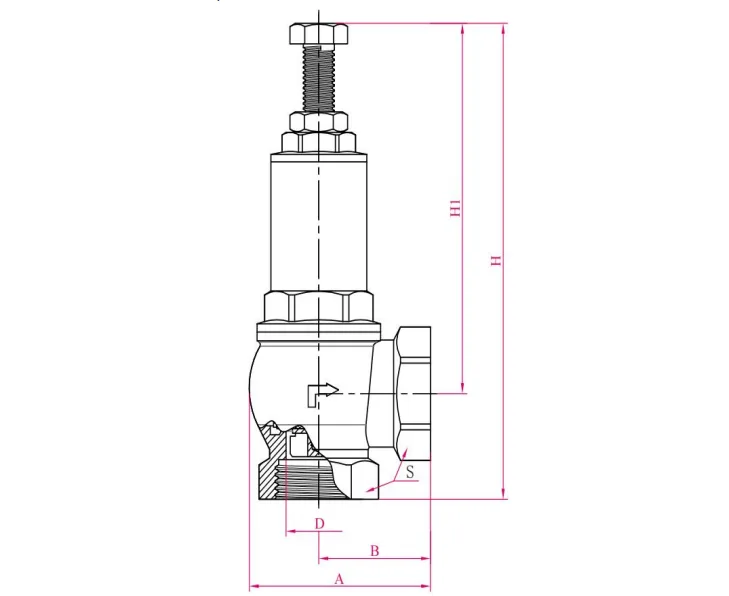

البعد المنتج

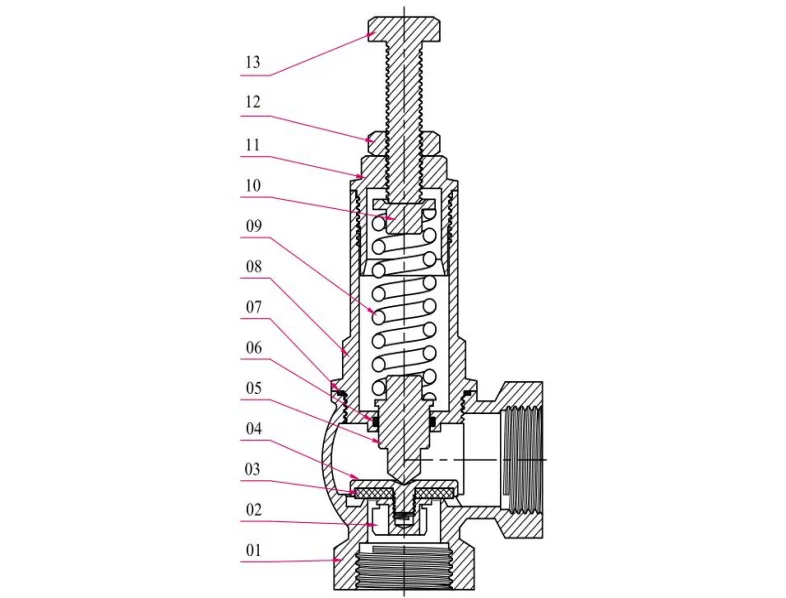

بناء

مبدأ العمل

صمام الأمان هو نوع خاص من الصمامات التي تظل مكونات فتحها وإغلاقها مغلقة بشكل طبيعي بواسطة قوة خارجية. عندما يرتفع ضغط الوسط داخل المعدات أو خطوط الأنابيب فوق قيمة محددة، فإنه يمنع ضغط الوسط داخل الأنبوب أو المعدات من تجاوز تلك القيمة عن طريق تفريغ الوسيط خارج النظام. تنتمي صمامات الأمان إلى فئة الصمامات الأوتوماتيكية وتستخدم بشكل أساسي في الغلايات وأوعية الضغط وخطوط الأنابيب للتحكم في الضغط بحيث لا يتجاوز الحد المحدد، وتلعب دورًا وقائيًا حيويًا للسلامة الشخصية وتشغيل المعدات.

ملحوظة: يجب أن تخضع صمامات الأمان لاختبار الضغط قبل استخدامها.

تعليمات التثبيت والتشغيل

قبل تركيب صمام الأمان، يجب تنظيف خط الأنابيب وتطهيره جيدًا. يتعلق هذا بما إذا كان صمام الأمان يمكن أن يعمل بشكل صحيح ويحقق الغرض المقصود منه، مع التأثير أيضًا بشكل مباشر على أدائه التشغيلي وأداء الختم ومؤشرات معدل التدفق.

موضع تركيب صمام الأمان

عند اختيار موضع تركيب صمام الأمان، يجب ملاحظة المشكلات التالية:

1.1 يجب تركيب صمام الأمان عموديًا عند النقطة الأكثر حساسية للضغط في النظام أو المعدات المحمية، مثل الجزء العلوي من المرجل؛

1.2 يجب تركيب صمام الأمان في مكان يسهل عملية التفكيك والفحص والصيانة الدورية؛

تركيب أنابيب مدخل صمام الأمان

من الأفضل تركيب صمام الأمان عموديًا ومباشرًا على أنبوب توصيل الغلاية، دون الحاجة إلى إدخال أنابيب إضافية. إذا كان من الضروري استخدام أنابيب المدخل، فلا ينبغي أن يكون قطرها الداخلي أصغر من قطر مدخل صمام الأمان، ويجب أن تكون قصيرة قدر الإمكان لتقليل مقاومة خط الأنابيب والقوة اللحظية التي تمارسها قوة رد فعل تفريغ صمام الأمان على مفصل المرجل.

تركيب أنابيب تفريغ صمام الأمان

لتقليل تأثير أنابيب التفريغ على أداء صمام الأمان، يجب ملاحظة النقاط التالية أثناء التثبيت:

3.1 يجب أن يكون القطر الداخلي لأنبوب التفريغ أكبر من قطر مخرج صمام الأمان لتجنب الضغط الخلفي المفرط، مما قد يؤثر على تشغيل صمام الأمان؛

3.2 يجب دعم الأنابيب بشكل كافٍ لمنع إضافة إجهاد خط الأنابيب (إجهاد التثبيت والإجهاد الحراري) إلى صمام الأمان، مما قد يؤثر على أداء صمام الأمان؛

3.3 من حيث المبدأ، من الأفضل لكل صمام أمان أن يستخدم أنبوب تفريغ منفصل. إذا كان اثنان أو أكثر من صمامات الأمان يشتركان في أنبوب رأسي مشترك (أنبوب التجميع)، فيجب أن يكون للأنبوب الرأسي مساحة تفريغ كافية، ويجب أن يكون التغيير في اتجاه التدفق حيث يدخل أنبوب التفريغ إلى الأنبوب الرأسي صغيرًا قدر الإمكان؛

3.4 يجب أن يحتوي أنبوب التفريغ على فتحات تصريف مناسبة (فتحات التصريف) لمنع تراكم المطر والثلج والمكثفات وما إلى ذلك داخل أنبوب التفريغ؛

3.5 من غير المعقول أن يتحمل وزن أنبوب التفريغ الأنبوب الفرعي لمخرج صمام الأمان؛ بدلاً من ذلك، يجب أن يكون مدعومًا بهيكل دعم مخصص، والذي يجب أن يكون قادرًا على منع خط الأنابيب من الحركة أو الاهتزاز بسبب قوة التفاعل عند تفريغ صمام الأمان.

إرشادات حول ضبط أداء صمام الأمان

يتم اختبار صمامات الأمان المقدمة من شركتنا في درجة حرارة الغرفة وفقًا للوائح القياسية (الضغط المحدد في المصنع هو 3 بار). ومع ذلك، هناك اختلاف في درجة الحرارة بين حالة التشغيل الفعلية لصمام الأمان وإعدادات درجة حرارة الغرفة، مما يؤدي إلى انحراف في الضغط المحدد (ضغط الفتح) بين إعداد درجة حرارة الغرفة وحالة التشغيل الفعلية. ولهذا السبب، فإن صمامات الأمان ذات الاختلافات الكبيرة في درجات الحرارة يجب أن تخضع لتعديل ساخن في الموقع. يتضمن محتوى الضبط عمومًا تعديل الضغط المحدد (ضغط الفتح) وتعديل ضغط التفريغ.

ضبط الضغط المحدد وضغط التفريغ

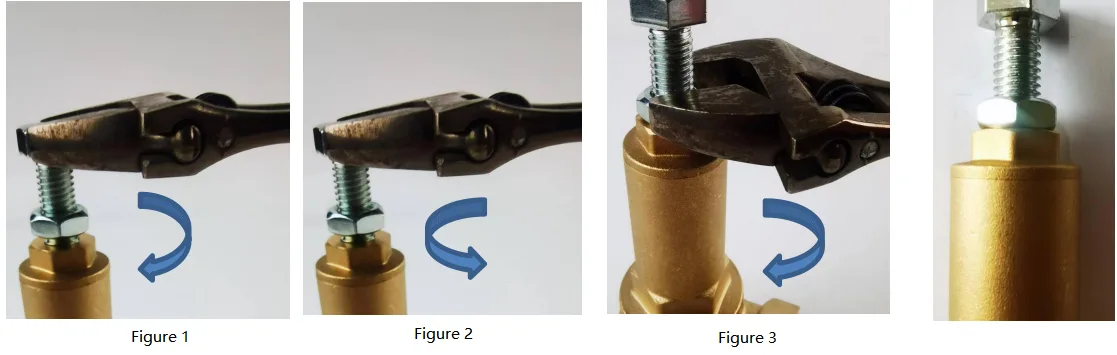

قم بفك الجوز ضمن نطاق ضغط العمل المحدد للزنبرك، قم بتدوير المسمار لتغيير مقدار ضغط الزنبرك وضبط ضغط الفتح. عند الضبط، قم أولاً بزيادة ضغط مدخل صمام الأمان ببطء لجعل الصمام يفتح مرتين. إذا كان ضغط الفتح منخفضًا جدًا (قم أولاً بتقليل ضغط مدخل الصمام)، قم بتدوير برغي الضبط في اتجاه عقارب الساعة (الشكل 1). إذا كان ضغط الفتح مرتفعًا جدًا، فقم بتدوير برغي الضبط عكس اتجاه عقارب الساعة (الشكل 2). بمجرد ضبطها على ضغط الفتح المطلوب، قم بربط الصامولة (الشكل 3).
