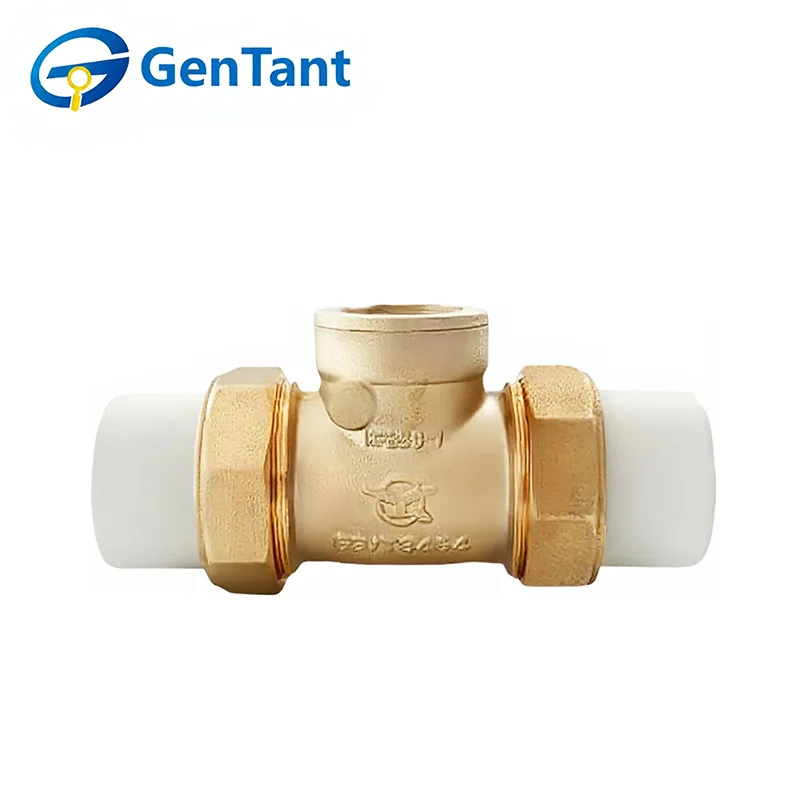

صمام فحص أفقي PPR

إن صمام الرجوع الأفقي PPR عبارة عن جهاز متخصص للتحكم في التدفق أحادي الاتجاه مصمم للتكامل داخل أنظمة خطوط أنابيب البولي بروبيلين العشوائي كوبوليمر (PPR). وتتمثل وظيفتها الأساسية في السماح تلقائيًا بتدفق السوائل في الاتجاه الأمامي المقصود مع الغلق الفوري لمنع أي تدفق عكسي أو تدفق خلفي عندما ينخفض ​​الضغط أو يتوقف. تعتبر هذه الآلية حيوية لحماية مكونات نظام PPR - مثل المضخات والعدادات وعناصر التسخين - من الأضرار الناجمة عن المطرقة المائية وارتفاع الضغط العكسي. فهو يضمن السلامة التشغيلية واستقرار العمليات في التطبيقات السكنية والتجارية، بما في ذلك توزيع مياه الشرب، والتدفئة تحت الأرضية، والأنظمة الحرارية الشمسية.

ميزة المنتج والتطبيق

يتميز صمام الفحص الأفقي PPR بجسم كوبوليمر عشوائي من مادة البولي بروبيلين مقاوم للتآكل، مما يضمن التوافق مع مياه الشرب والأنظمة الكيميائية. يسمح تصميم القرص المتأرجح المتكامل بتدفق أمامي منخفض المقاومة مع توفير منع التدفق الخلفي التلقائي المحكم. إنه صغير الحجم وخفيف الوزن، ويوفر تركيبًا سهلاً للحام مقبس الانصهار الساخن مع تشغيل موثوق به ولا يحتاج إلى صيانة.

يستخدم على نطاق واسع في شبكات أنابيب PPR لإمدادات المياه السكنية والتجارية، ونقل المواد الكيميائية، والري، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). فهو يمنع بشكل فعال التدفق العكسي في خطوط الأنابيب الأفقية، ويحمي المضخات ويحافظ على سلامة النظام في المياه الصالحة للشرب والسوائل الصناعية وتطبيقات الدورة الدموية ذات الضغط المنخفض.

معلمة المنتج

1. الضغط الاسمي: 1.6 ميجا باسكال

2. وسط العمل: الماء

3. درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 100 درجة مئوية

4. الخيط يتوافق مع معيار ISO228

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

ملاحظة 1: يمكن تركيب صمام عدم الرجوع الأفقي PPR في الأنابيب الأفقية أو الرأسية ذات التدفق لأعلى، أو في اتجاهات متوسطة، بشرط أن يظل دبوس المفصلة على صمامات الرجوع من النوع المتأرجح أفقيًا. قم بتركيب صمامات عدم الرجوع على مسافة كافية من منافذ المضخة أو مصادر التدفق المضطرب الأخرى. راجع النشرة الفنية ذات الصلة للحصول على التفاصيل.

ملاحظة 2: قد تشتمل بعض صمامات الفحص على عبوة داخلية لحماية القرص أثناء الشحن. قم بإزالة جميع مواد التغليف هذه قبل التثبيت.

تعليمات التشغيل

يعمل صمام الرجوع الأفقي PPR تلقائيًا ولا يتطلب تدخلًا يدويًا.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشتمل قطع الغيار الموصى بها لكل نوع من أنواع الصمامات على ما يلي: مجموعة القرص والحامل والمفصلة.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.

صيانة

1. التنظيف المنتظم. لتجنب تأثير الشوائب والرواسب في خط الأنابيب على صمام الفحص، من الضروري التنظيف المنتظم لصمام الفحص الأفقي المصنوع من النحاس بالكامل والجزء الداخلي من خط الأنابيب.

2. لاحظ تناوب عمليات الماء البارد والساخن. سيؤدي فتح وإغلاق صمام الفحص بشكل متكرر إلى حدوث ضرر، لذا يجب تجنب عمليات الماء البارد والساخن بالتناوب.

3. لاحظ الضغط. عند استخدام صمام الفحص الأفقي المصنوع بالكامل من النحاس، يجب الانتباه إلى حالة الضغط داخل خط الأنابيب، حيث أن الضغط المرتفع بشكل مفرط سيكون له تأثير سلبي على صمام الفحص. باختصار، صمام الفحص الأفقي المصنوع من النحاس بالكامل هو جهاز شائع الاستخدام في أنظمة خطوط الأنابيب، كما أن استخدامه وصيانته بسيط وسهل للغاية. في الاستخدام الفعلي، يجب على المستخدمين التشغيل والصيانة وفقًا للمتطلبات المذكورة أعلاه لضمان تأثير الاستخدام.
