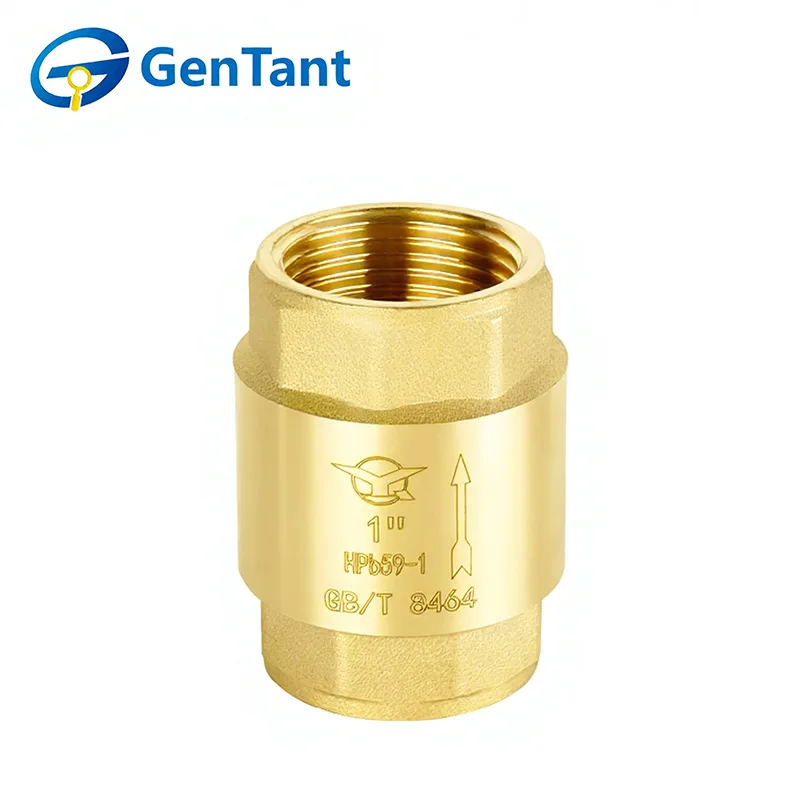

صمام فحص الربيع

يعد صمام فحص الزنبرك جهازًا مهمًا للتحكم في التدفق أحادي الاتجاه يستخدم آلية زنبركية داخلية لضمان الختم الموثوق والاستجابة السريعة. وتتمثل وظيفتها الأساسية في السماح تلقائيًا بتدفق السوائل أو الغاز في اتجاه واحد مع منع التدفق العكسي أو التدفق العكسي. عندما يتغلب الضغط الأمامي على قوة الزنبرك المعايرة، يفتح قرص الصمام؛ عندما يتوقف التدفق أو يحاول عكسه، يقوم الزنبرك بدفع القرص على الفور نحو المقعد، مما يخلق إغلاقًا محكمًا. يحمي هذا الإجراء السريع المضخات والضواغط وأنظمة الأنابيب من التلف الناتج عن المطرقة المائية وارتفاع الضغط وتلوث التدفق العكسي. إنه ضروري للحفاظ على سلامة النظام في التطبيقات التي تتراوح من إمدادات المياه والتدفئة والتهوية وتكييف الهواء إلى المعالجة الصناعية والري.

ميزة المنتج والتطبيق

صمام فحص الزنبرك هو صمام أوتوماتيكي يسمح للسائل بالتدفق في اتجاه واحد مع منع التدفق العكسي، وذلك باستخدام قرص محمل بنابض للتشغيل السريع والموثوق. إن تصميمها المدمج والختم المحكم وانخفاض الضغط المنخفض يجعلها مناسبة لأنظمة المياه والتدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة الأنابيب الصناعية. يُستخدم على نطاق واسع في المضخات وخطوط الأنابيب وحماية المعدات، فهو يضمن سلامة النظام ويمنع المطرقة المائية ويحافظ على التدفق المستقر.

معلمة المنتج

1. الضغط الاسمي: 1.6 ميجا باسكال

2. وسط العمل: الماء والغازات غير المسببة للتآكل وغير القابلة للاشتعال

3. درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

4. يتوافق الخيط مع معيار ISO228

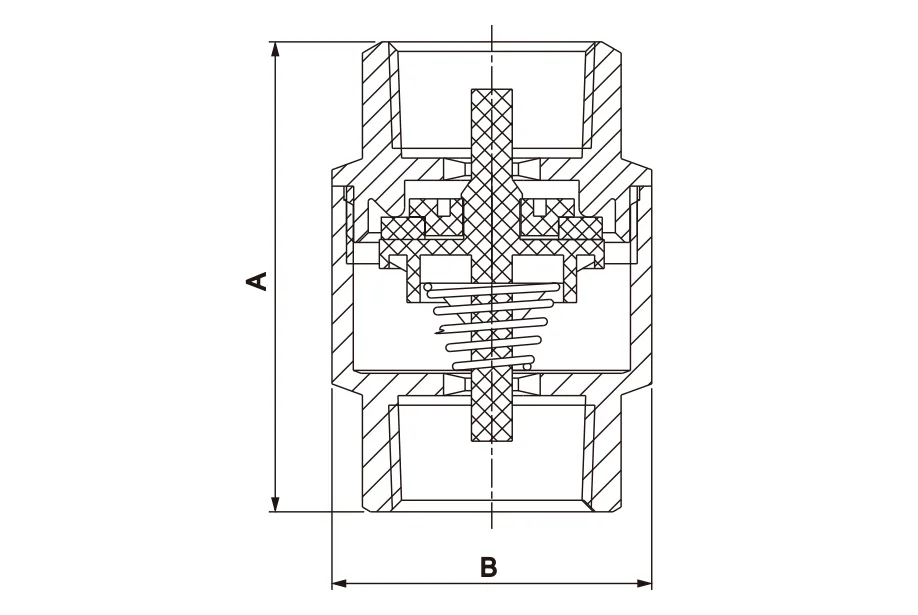

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

ملاحظة 1: يمكن تركيب صمام عدم الرجوع الزنبركي في الأنابيب الأفقية أو الرأسية مع تدفق لأعلى، أو في اتجاهات متوسطة، بشرط أن يظل الدبوس المفصلي على صمامات عدم الرجوع من النوع المتأرجح أفقيًا. قم بتركيب صمامات عدم الرجوع على مسافة كافية من منافذ المضخة أو مصادر التدفق المضطرب الأخرى. راجع النشرة الفنية ذات الصلة للحصول على التفاصيل.

ملاحظة 2: قد تشتمل بعض صمامات فحص الزنبرك على عبوة داخلية لحماية القرص أثناء الشحن. قم بإزالة جميع مواد التغليف هذه قبل التثبيت.

تعليمات التشغيل

تعمل صمامات الفحص تلقائيًا ولا تتطلب تدخلًا يدويًا.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشتمل قطع الغيار الموصى بها لكل نوع من أنواع الصمامات على ما يلي: مجموعة القرص والحامل والمفصلة.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.

صيانة

1. التنظيف المنتظم. لتجنب تأثير الشوائب والرواسب في خط الأنابيب على صمام الفحص، من الضروري التنظيف المنتظم لصمام الفحص الأفقي المصنوع من النحاس بالكامل والجزء الداخلي من خط الأنابيب.

2. لاحظ تناوب عمليات الماء البارد والساخن. سيؤدي فتح وإغلاق صمام الفحص بشكل متكرر إلى حدوث ضرر، لذا يجب تجنب عمليات الماء البارد والساخن بالتناوب.

3. لاحظ الضغط. عند استخدام صمام الفحص الأفقي المصنوع بالكامل من النحاس، يجب الانتباه إلى حالة الضغط داخل خط الأنابيب، حيث أن الضغط المرتفع بشكل مفرط سيكون له تأثير سلبي على صمام الفحص. باختصار، صمام الفحص الأفقي المصنوع من النحاس بالكامل هو جهاز شائع الاستخدام في أنظمة خطوط الأنابيب، واستخدامه وصيانته بسيط وسهل للغاية. في الاستخدام الفعلي، يجب على المستخدمين التشغيل والصيانة وفقًا للمتطلبات المذكورة أعلاه لضمان تأثير الاستخدام.
