كيف يعمل صمام الكرة الآلية؟
ملخص المقال: الصمامات الكروية الآليةتعتبر مكونات حاسمة في أنظمة التحكم في السوائل الحديثة، حيث توفر أتمتة دقيقة، وتقلل من التدخل اليدوي، وتعزز السلامة التشغيلية. تشرح هذه المقالة كيفية عمل الصمام الكروي المجهز بمحرك، وهيكله، ومزاياه، ومعايير اختياره، والمشكلات الشائعة، مما يساعد المشترين والمهندسين على اتخاذ قرارات مستنيرة.
جدول المحتويات
- الخطوط العريضة
- مقدمة
- مبدأ العمل
- المكونات الرئيسية
- المزايا
- التطبيقات
- كيفية الاختيار
- معلمات المنتج
- الأسئلة الشائعة
- خاتمة
الخطوط العريضة
- تعريف وأهمية الصمامات الكروية الآلية
- آلية العمل التفصيلية
- المكونات الهيكلية الرئيسية
- فوائد في الأتمتة الصناعية
- دليل الاختيار للمشترين
- نظرة عامة على المواصفات الفنية
- الأسئلة والحلول الشائعة
مقدمة

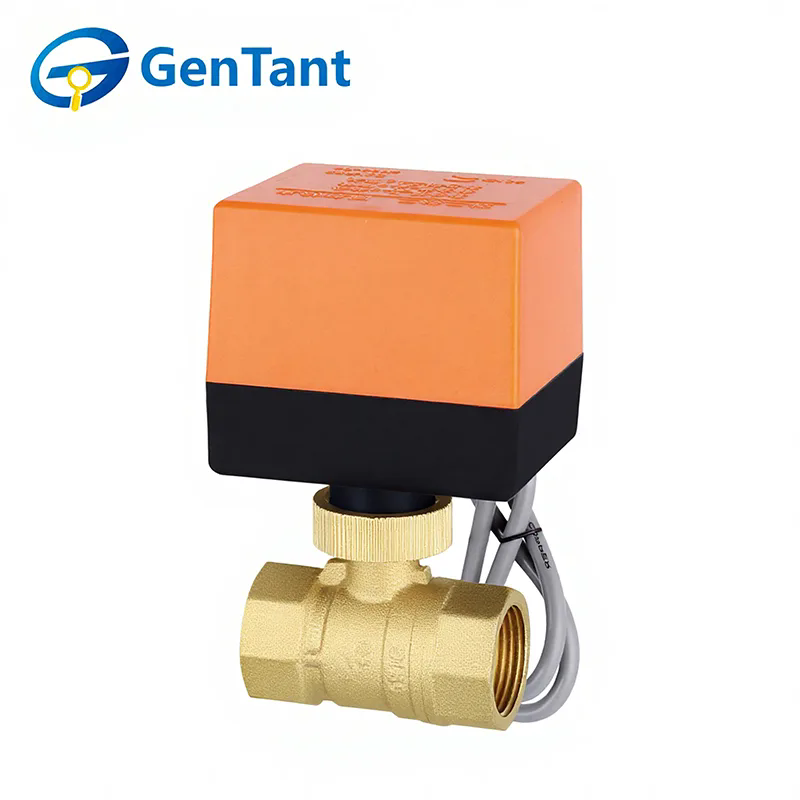

في الأنظمة الصناعية الحديثة، تعد الأتمتة والتحكم الدقيق في السوائل أمرًا ضروريًا لتحقيق الكفاءة والسلامة. الصمام الكروي الميكانيكي هو نوع من الصمامات التي تستخدم مشغلًا كهربائيًا للتحكم في فتح وإغلاق الصمام الكروي. بالمقارنة مع الصمامات اليدوية، فهو يقلل بشكل كبير من تكاليف العمالة ويعزز دقة التشغيل.
الشركات مثلجينتانتمتخصصون في تصنيع الصمامات الكروية الآلية عالية الأداء والمصممة لتحقيق المتانة والموثوقية في البيئات الصعبة. تُستخدم هذه الصمامات على نطاق واسع في معالجة المياه وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وصناعات النفط والغاز ومصانع المعالجة الكيميائية.
مبدأ العمل
مبدأ العمل للصمام الكروي الآلي بسيط ولكنه فعال للغاية. فهو يجمع بين تصميم الصمام الميكانيكي والأتمتة الكهربائية.
- يستقبل المحرك الكهربائي إشارة تحكم (مثل 0-10 فولت، 4-20 مللي أمبير، أو إشارة تشغيل/إيقاف).
- يقوم المحرك بتشغيل المحرك الذي يقوم بتدوير ساق الصمام.
- يقوم الجذع بتدوير الكرة داخل جسم الصمام (عادةً 90 درجة).
- عندما يكون الثقب الموجود في الكرة بمحاذاة خط الأنابيب، يتدفق السائل بحرية.
- عند تدويره بشكل عمودي، يتم حظر التدفق تمامًا.
وتتيح هذه الآلية الآلية التحكم عن بعد والتكامل مع أنظمة التحكم الذكية، مما يجعلها مثالية للبيئات الصناعية الذكية.
المكونات الرئيسية
يتكون الصمام الكروي الميكانيكي من عدة مكونات مهمة تضمن وظيفته:
- جسم الصمام:يضم المكونات الداخلية ويتحمل الضغط.
- كرة:العنصر الدوار الذي يتحكم في تدفق السوائل.
- ينبع:يربط المحرك بالكرة.
- المحرك الكهربائي:يوفر القوة الدافعة.
- الأختام والمقاعد:ضمان إغلاق محكم ومنع التسرب.
المزايا
توفر الصمامات الكروية الآلية مزايا متعددة تعالج نقاط الألم الشائعة لدى العملاء مثل عدم الكفاءة والتسرب وتحديات الصيانة.
- الأتمتة:يلغي التشغيل اليدوي.
- التحكم الدقيق:تنظيم التدفق الدقيق.
- متانة:عمر خدمة طويل مع الحد الأدنى من التآكل.
- كفاءة الطاقة:انخفاض استهلاك الطاقة.
- أمان:يقلل من الخطأ البشري والتعرض للبيئات الخطرة.
التطبيقات
تُستخدم الصمامات الكروية الآلية على نطاق واسع في مختلف الصناعات نظرًا لتعدد استخداماتها:
- أنظمة إمدادات المياه ومعالجتها
- أنظمة التدفئة والتهوية وتكييف الهواء
- خطوط أنابيب النفط والغاز
- مصانع المعالجة الكيميائية
- إنتاج الأغذية والمشروبات
كيفية الاختيار
يتطلب اختيار الصمام الكروي الميكانيكي المناسب دراسة متأنية لعدة عوامل:
- النوع المتوسط:الماء أو الغاز أو الزيت أو المواد الكيميائية المسببة للتآكل
- تصنيف الضغط:ضمان التوافق مع ضغط النظام
- نطاق درجة الحرارة:مطابقة مواد الصمام مع ظروف التشغيل
- نوع التحكم:تشغيل/إيقاف أو التحكم في التعديل
- مزود الطاقة:متطلبات الجهد AC أو DC
- نوع الاتصال:مترابطة، ذات حواف، أو ملحومة
معلمات المنتج
| المعلمة | وصف |
| حجم الصمام | DN15 - DN200 |
| تصنيف الضغط | PN10 / PN16 / PN25 |
| مادة | الفولاذ المقاوم للصدأ / النحاس / PVC |
| نطاق درجة الحرارة | -20 درجة مئوية إلى 180 درجة مئوية |
| جهد المحرك | تيار متردد 220 فولت / تيار متردد 110 فولت / تيار مستمر 24 فولت |
| إشارة التحكم | تشغيل/إيقاف أو تعديل 4-20 مللي أمبير |
| نوع الاتصال | مترابطة / ذات حواف |
الأسئلة الشائعة
س 1: ما هو الفرق بين الصمام الكروي الميكانيكي وصمام الملف اللولبي؟
يستخدم الصمام الكروي المزود بمحرك محركًا كهربائيًا للفتح والإغلاق التدريجي، مما يوفر متانة وتحكمًا أفضل. يعمل صمام الملف اللولبي بسرعة باستخدام القوة الكهرومغناطيسية ولكنه أقل ملاءمة للأقطار الكبيرة أو التشغيل المستمر.
Q2: كم من الوقت يستمر الصمام الكروي الميكانيكي؟
مع الصيانة المناسبة، يمكن أن تستمر الصمامات الكروية ذات المحركات عالية الجودة لأكثر من 50000 دورة أو عدة سنوات، اعتمادًا على ظروف التشغيل.
Q3: هل يمكن للصمامات الكروية الآلية التعامل مع الضغط العالي؟
نعم، فهي مصممة لمختلف درجات الضغط. يضمن اختيار النموذج المناسب التشغيل الآمن في ظل ظروف الضغط العالي.
س4: ما هي المشاكل الشائعة وكيفية حلها؟
- الصمام لا يفتح: تحقق من مصدر الطاقة وأسلاك المشغل
- التسرب: افحص الأختام واستبدلها في حالة ارتدائها
- الاستجابة البطيئة: تحقق من أداء المحرك وتشحيمه
خاتمة
تلعب الصمامات الكروية الآلية دورًا حاسمًا في الأنظمة الآلية الحديثة، حيث توفر تحكمًا فعالاً وموثوقًا ودقيقًا في السوائل. إن فهم كيفية عملها ومكوناتها وكيفية اختيار النموذج المناسب يمكن أن يؤدي إلى تحسين أداء النظام بشكل كبير وتقليل تكاليف التشغيل.
جينتانتتوفر صمامات كروية آلية عالية الجودة مصممة لتلبية المتطلبات الصناعية المتنوعة، مما يضمن المتانة والأداء الأمثل.
إذا كنت تبحث عن حلول موثوقة لتحسين أنظمة التحكم في السوائل لديك،اتصل بنااليوم للحصول على الدعم المهني وتوصيات المنتجات المخصصة.
