مجموعة سلامة الغلايات

مجموعة سلامة الغلايات عبارة عن مجموعة متكاملة ومهمّة مصممة لتوفير الحماية الشاملة والتحكم التشغيلي لأنظمة غلايات الماء الساخن. تجمع وظيفتها الأساسية بين ثلاث آليات أمان أساسية: صمام تخفيف الضغط لتحرير الضغط الزائد تلقائيًا ومنع الضغط الزائد الكارثي؛ مقياس ضغط للمراقبة البصرية في الوقت الحقيقي لضغط النظام؛ وصمام مركب فريد من نوعه يدمج وظائف إضافية مثل تنظيم التدفق، أو صمام الفحص، أو ميزات صمام التعبئة للحفاظ على مستويات المياه الآمنة ومنع التدفق العكسي. تضمن هذه الوحدة المتكاملة سلامة النظام، والاستقرار التشغيلي، والامتثال لقوانين التدفئة الصارمة، والحماية من الأضرار والظروف الخطرة في تركيبات الغلايات التجارية والسكنية.

ميزة المنتج والتطبيق

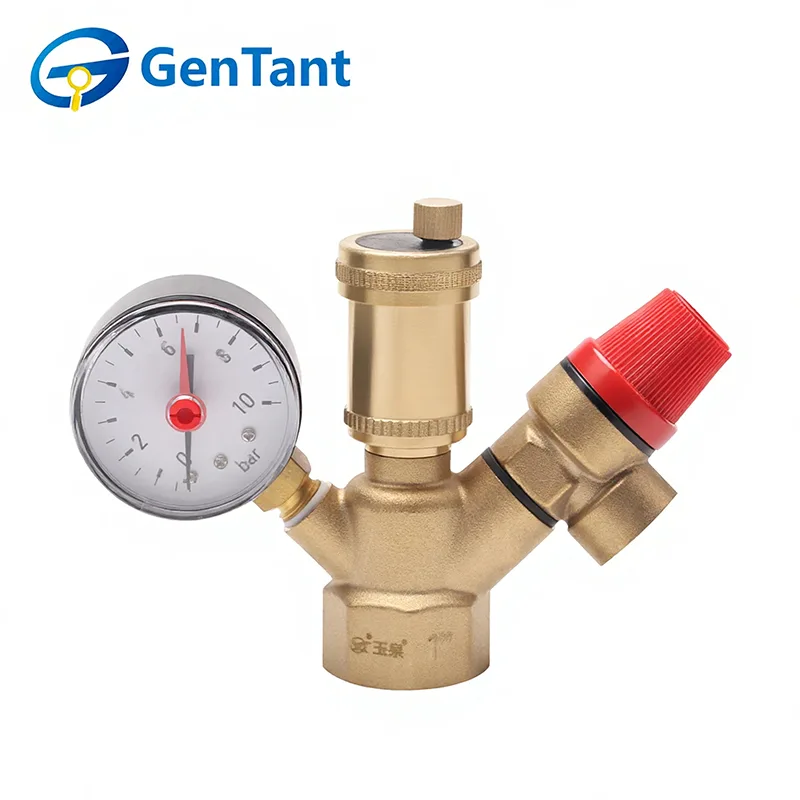

مجموعة سلامة الغلايات 1 هي مجموعة حماية متكاملة لأنظمة التدفئة المستقلة والمياه الساخنة المنزلية (حتى 10 بار). فهو يجمع بين ثلاث وظائف مهمة في جسم نحاسي واحد لضمان الاستقرار التشغيلي.

حماية الضغط: يقوم صمام تخفيف الأمان المتكامل بتفريغ الماء تلقائيًا إذا تجاوز الضغط الحد المحدد، مما يمنع تمزق الخزان أو الأنبوب.

إزالة الهواء: تعمل فتحة التهوية الأوتوماتيكية على تصريف الغازات بشكل مستمر، مما يمنع "أقفال الهواء" والضوضاء والتآكل الداخلي.

المراقبة: يوفر مقياس الضغط المدمج تتبعًا مرئيًا في الوقت الفعلي لضغط النظام.

يستخدم في أنظمة التدفئة ذات الحلقة المغلقة وأنظمة DHW، فهو يحمي الغلايات وسخانات المياه غير المباشرة من التمدد الحراري. إنه ضروري للحفاظ على السلامة في المنازل الخاصة التي تحتوي على مصادر حرارة مستقلة للغاز أو الكهرباء أو الوقود الصلب.

معلمة المنتج (المواصفات)

المواصفات الفنية

الضغط الاسمي، ميجا باسكال: 1.0

ضغط الاختبار، ميجاباسكال: 1.5

درجة حرارة التشغيل في خط الأنابيب: حتى +120 درجة مئوية

حجم الاتصال، بوصة: 1

ضغط ضبط صمام الأمان، بار: 3.0

الحد الأدنى لضغط التشغيل المتوسط، بار: 0.05

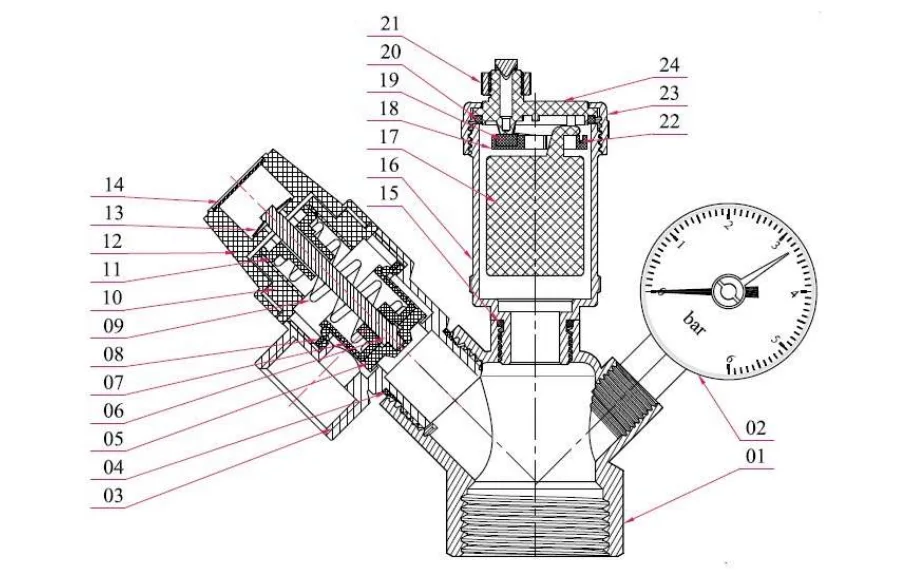

تكوين المواد

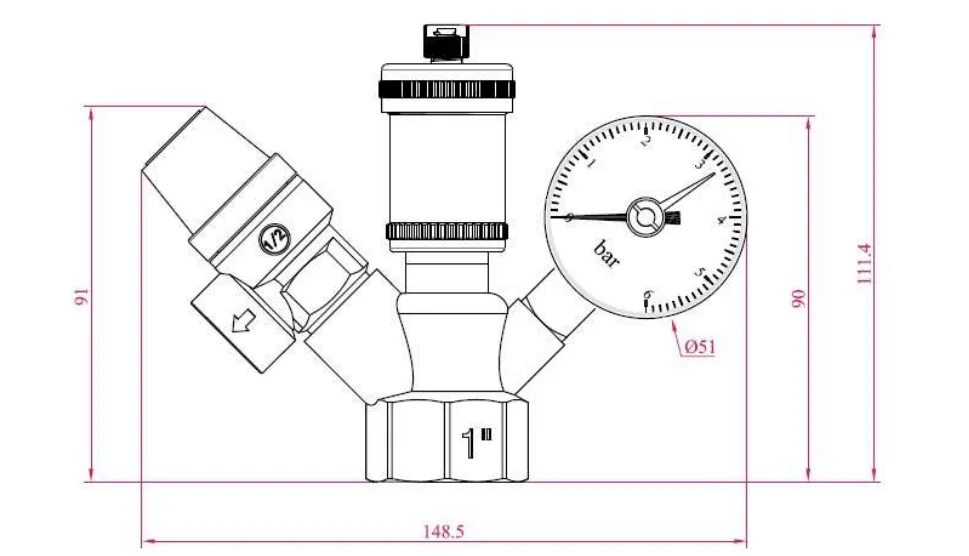

البعد المنتج

مبدأ العمل

تعمل مجموعة Boiler Safety Group 1 بمثابة "مراقبة" آلية لنظام التدفئة لديك. عند التشغيل، يبدأ فتحة الهواء الأوتوماتيكية على الفور في تطهير الغازات المحتبسة لضمان دوران فعال ومنع التآكل.

أثناء التشغيل العادي، يوفر مقياس الضغط تشخيصًا مستمرًا: تشير القراءات المنخفضة إلى وجود تسرب أو فشل في خزان التمدد، بينما تحذر القراءات المرتفعة من ارتفاع درجة الحرارة أو توليد البخار. في حالة الطوارئ، إذا وصل الضغط إلى حد 3 بار، يعمل صمام الأمان على الفور، ويفرغ السائل الزائد لمنع تمزق الأنبوب أو الغلاية بشكل كارثي.

تعليمات التثبيت والتشغيل

الموقع: قم بتركيب مجموعة سلامة الغلايات 1 مباشرة عند مخرج مولد الحرارة أو الغلاية.

مسار واضح: تأكد من عدم وجود صمامات إغلاق مثبتة على الأنابيب بين مجموعة الأمان والوحدة المحمية.

التوجيه: قم بتركيب الوحدة بحيث تكون فتحة الهواء وصمام الأمان في وضع عمودي تمامًا. ضع مقياس الضغط ليكون مرئيًا بسهولة للمشغل.

فحص ما قبل التثبيت: قبل التثبيت أو أي إزالة، تأكد من أن نظام خطوط الأنابيب منخفض الضغط بالكامل.

متطلبات التشغيل والسلامة

حدود التشغيل: قم بتشغيل مجموعة الأمان فقط ضمن نطاقات درجة الحرارة والضغط المحددة (بحد أقصى 1.0 ميجا باسكال / 10 بار) كما هو مذكور في هذا الدليل.

الصيانة الوقائية: لمنع بكرة صمام الأمان من الانغلاق، قم باختبار الصمام يدويًا مرة واحدة على الأقل شهريًا. قم بإجراء هذا الاختبار عن طريق إدارة مقبض الصمام في اتجاه عقارب الساعة حتى يتم سماع نقرة مميزة.

تفويض السلامة: لا تستخدم أبدًا مجموعة الأمان في الأنظمة التي تتجاوز الحد الأقصى المقدر للضغط وهو 1.0 ميجا باسكال.
