صمام التحكم في الضغط التفاضلي

تم تصميم صمامات GenTant لتحقيق الدقة والمتانة، مما يجعلها سهلة الدمج، مما يجعلها الخيار المفضل للمهندسين ومديري المشاريع في جميع أنحاء العالم. نحن ملتزمون بتقديم خدمة استثنائية وحلول مخصصة، وتقديم منتجات عالية الجودة بأسعار معقولة لتجار الجملة. نحن ندعوك لطلب الوثائق الفنية واستكشاف مجموعة منتجاتنا المتنوعة والتشاور مع فريقنا لتلبية احتياجات مشروعك. كن شريكًا مع GenTant لتحسين أداء نظامك وطول عمره.

ميزة المنتج والتطبيق

تم تصميم صمام التحكم في الضغط التفاضلي للأنظمة المائية ذات الحلقة المغلقة للحفاظ تلقائيًا على ضغط تفاضلي ثابت بين خطوط الإمداد والعودة. من خلال الاستجابة بشكل متناسب لتغيرات التدفق، فإنه يعمل على استقرار ضغط النظام، ويمنع سرعة التدفق المفرطة، ويزيل ضوضاء الأنابيب بشكل فعال. يعمل الصمام مع صمام موازنة ثابت عبر أنابيب نبض نحاسية، مما يضمن تنظيم التدفق الدقيق وتوازن الضغط. يضمن هيكلها القوي مع معدل الضغط PN16 موثوقية طويلة المدى. يدعم الصمام اتجاهات التركيب المرنة، ويوفر ذاكرة محددة، ويسمح بالعزل الجزئي دون إزعاج مكونات النظام الأخرى، مما يضمن كفاءة الطاقة وتحسين الراحة الحرارية.

تُستخدم صمامات التحكم في الضغط التفاضلي على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ذات التدفق المتغير مثل شبكات المياه المبردة والمياه الساخنة. إنها مثالية للتطبيقات التي تتضمن صمامات التحكم الحراري، ووحدات ملف المروحة، والفروع الطرفية حيث تحدث تغيرات متكررة في التدفق. من خلال الحفاظ على الضغط التفاضلي المستقر عبر الفروع، يعزز الصمام استقرار النظام، ويقلل وقت التشغيل، ويضمن التشغيل الهادئ والفعال في المباني التجارية والمجمعات السكنية والمستشفيات والمرافق الصناعية.

تشمل حالات الاستخدام الأساسية ما يلي:

أنظمة تدفئة المناطق والرافعات: تستخدم لتثبيت الضغط عبر مناطق مختلفة أو الرافعات الرأسية في المباني واسعة النطاق، مما يمنع تقلبات التدفق الناتجة عن فتح أو إغلاق الفروع الأخرى.

أنظمة غلايات التكثيف: تحمي الغلاية من خلال الحفاظ على ظروف الضغط اللازمة لتحسين كفاءة التكثيف وضمان معدل تدفق ثابت عبر المبادل الحراري.

أنظمة الحرارة والطاقة المشتركة (CHP): تنظم الضغط بين خطوط الإمداد والعودة لضمان عمل وحدة التوليد المشترك ضمن المعلمات الهيدروليكية المثالية، مما يمنع التدفق الزائد أو الضغط غير الكافي.

معلمة المنتج (المواصفات)

نطاق درجة الحرارة: -5 إلى 110 درجة مئوية

الحد الأقصى لضغط العمل: 16 بار

الحد الأقصى للضغط التفاضلي: 2 بار

الحد الأقصى للضغط التفاضلي عبر الحجاب الحاجز: 6 بار

نطاق الإعداد: 5-30 كيلو باسكال (50-300 ملي بار)

الدقة: ±15%

أنبوب نبض نحاسي: 1/8 بوصة × 1/8 بوصة × 1 م (مع محول/جلبة 1/4 بوصة)

نوع الاتصال الخيوط

DN15(1/2＂)، DN20(3/4＂)، DN25(1＂)

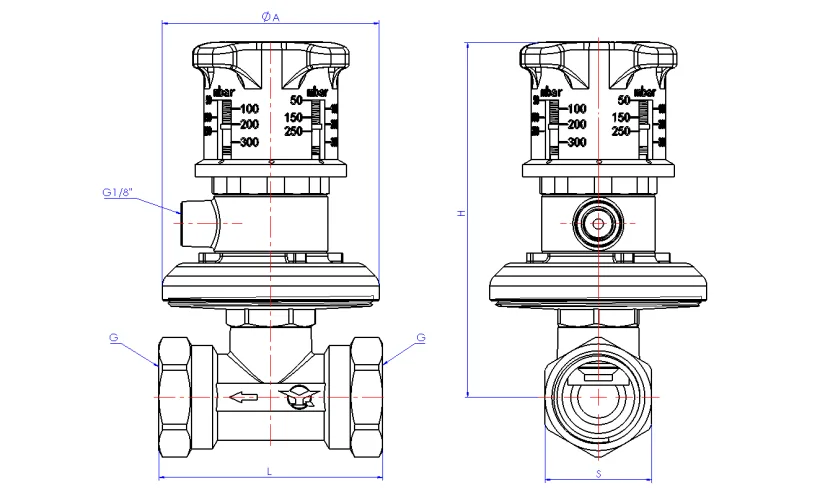

البعد المنتج

إرشادات التشغيل

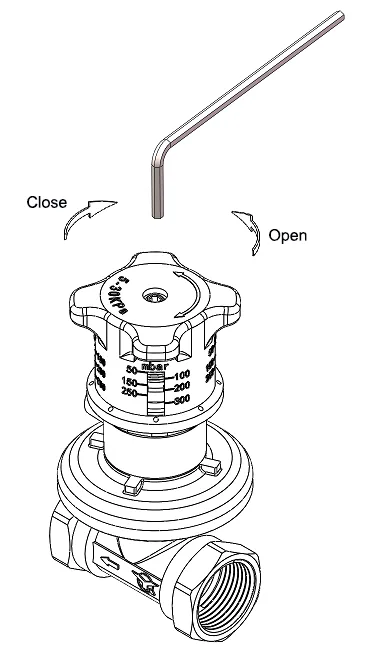

عملية إغلاق الصمام

باستخدام مفتاح ألين مقاس 3 مم (مفتاح ربط سداسي)، أدخله في المقبس السداسي الموجود في منتصف العجلة اليدوية. قم بتدويره في اتجاه عقارب الساعة لتحريك سدادة الصمام الداخلي وإغلاق قناة التدفق.

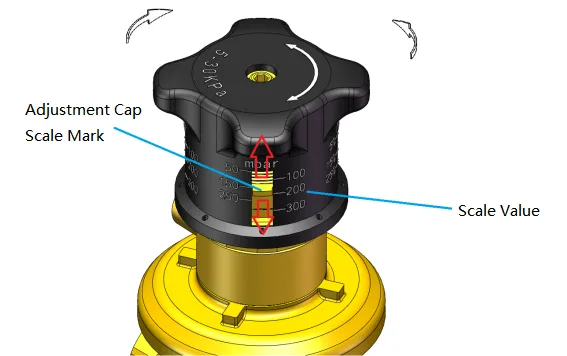

عملية تعديل الضغط التفاضلي

أدر عجلة الضبط يدويًا لتحريك غطاء الإعداد الداخلي لأعلى أو لأسفل. قم بمحاذاة الغطاء مع قيمة المقياس المطلوب على العجلة اليدوية؛ تتم معايرة قيم المقياس في ملي بار.
