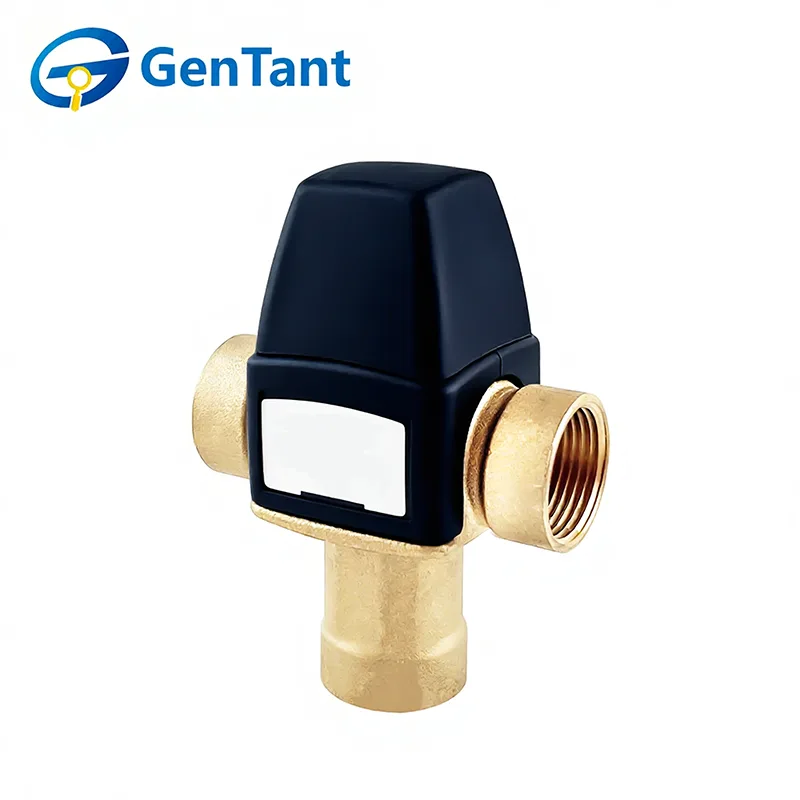

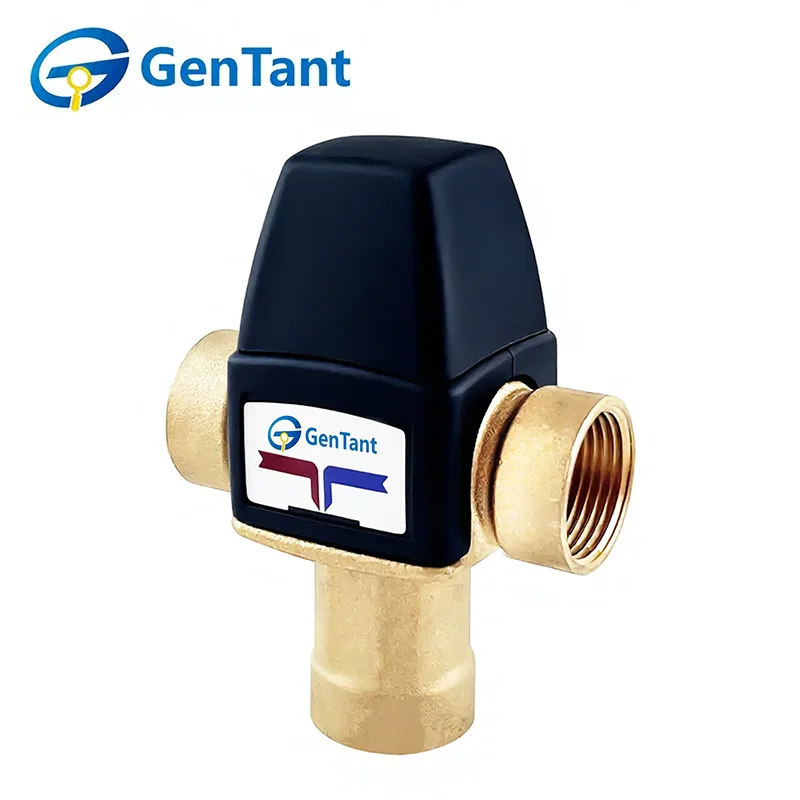

صمام خلط ترموستاتي مع مخرج مياه سفلي

لا

مميزة

قيمة

1

أقصى درجة حرارة لسائل العمل، درجة مئوية

95

2

الحد الأقصى لضغط العمل،  بار

10

3

الحد الأقصى للضغط التفاضلي، بار

2

4

الدقة، درجة مئوية

±2

5

نطاق درجة الحرارة، درجة مئوية

30-65

6

وسيلة العمل

ماء، محلول مائي من الجليكول بتركيز يصل إلى 40%

7

ضغط العمل الموصى به، بار

1-5

8

القطر الاسمي، مم

15-20

9

معدل التدفق الاسمي، م³/ساعة

1.8-2.0

№

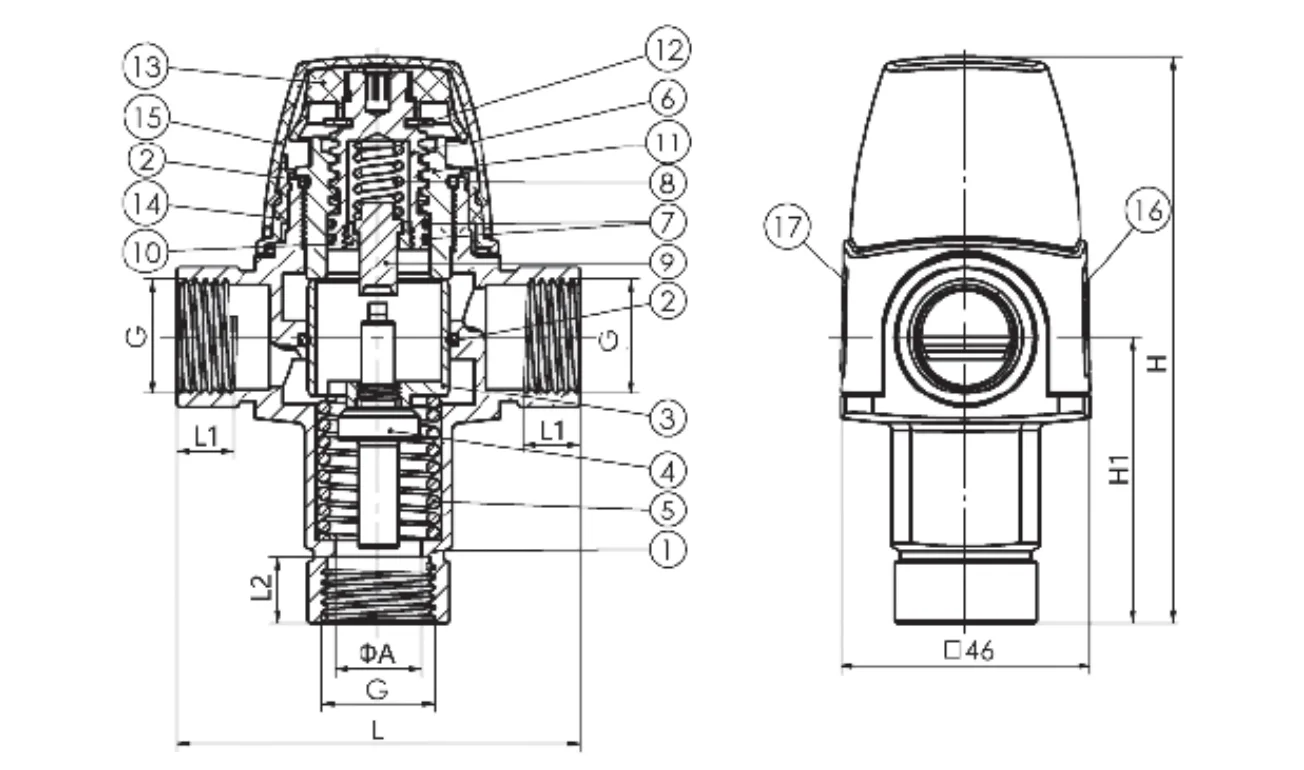

اسم العنصر

الكمية، جهاز كمبيوتر شخصى

مادة

1

جسم الصمام

1

CW617N

2

يا الدائري

2

إبدم

3

مكبس

1

CW617N

4

العنصر الحراري

1

H62+CW617N+S304

5

ربيع

1

S304-وبب

6

ضبط المسمار

1

CW617N

7

يا الدائري

2

إبدم

8

ربيع

1

S304-وبب

9

ينبع

1

CW617N

10

دليل الجذعية

1

CW617N

11

مقعد الصمام

1

CW617N

12

حلقة الاحتفاظ

1

S304

13

غلاف الصمام

1

نايلون

14

ضبط المقبض

1

نايلون

15

قبعة واقية

1

نايلون

16

ملصق

1

-

17

ملصق

1

-

الاسم المميز

G

φأ

L

L1

L2

H

H1

الوزن، ز

15

1/2

16

74

11

12

104

52.5

500

20

3/4

17

78

11

11

104

52.5

495

№

اسم العنصر

الكمية، جهاز كمبيوتر شخصى

مادة

1

جسم الصمام

1

CW617N

2

يا الدائري

2

إبدم

3

مكبس

1

CW617N

4

العنصر الحراري

1

H62+CW617N+S304

5

ربيع

1

S304-وبب

6

ضبط المسمار

1

CW617N

7

يا الدائري

2

إبدم

8

ربيع

1

S304-وبب

9

ينبع

1

CW617N

10

دليل الجذعية

1

CW617N

11

مقعد الصمام

1

CW617N

12

حلقة الاحتفاظ

1

S304

13

غلاف الصمام

1

نايلون

14

ضبط المقبض

1

نايلون

15

قبعة واقية

1

نايلون

16

ملصق

1

-

17

ملصق

1

-

الاسم المميز

G

φأ

L

L1

L2

H

H1

الوزن، ز

15

1/2

69

12.5

104

51.5

425

52.5

500

20

3/4

69

12.5

104

51.5

440

52.5

495

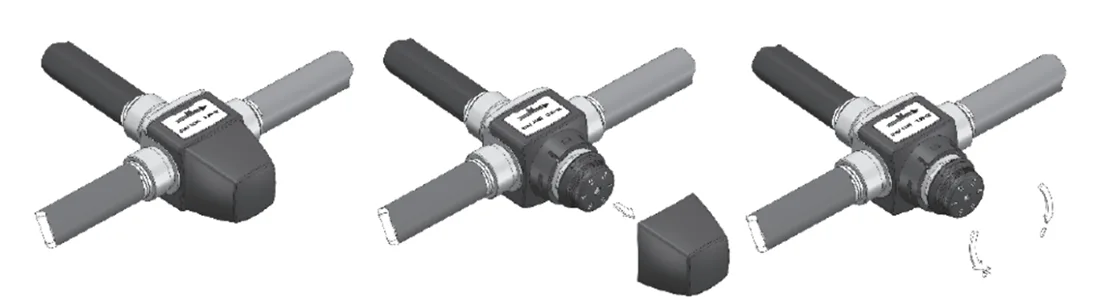

موقف التعامل

درجة حرارة الخلط، درجة مئوية

1

30

2

37

3

43

4

51

5

58

6

65

الموضوع، بوصة

الحد الأقصى لعزم الدوران (الخيط)، نيوتن متر

1/2"

30

3/4"

40
