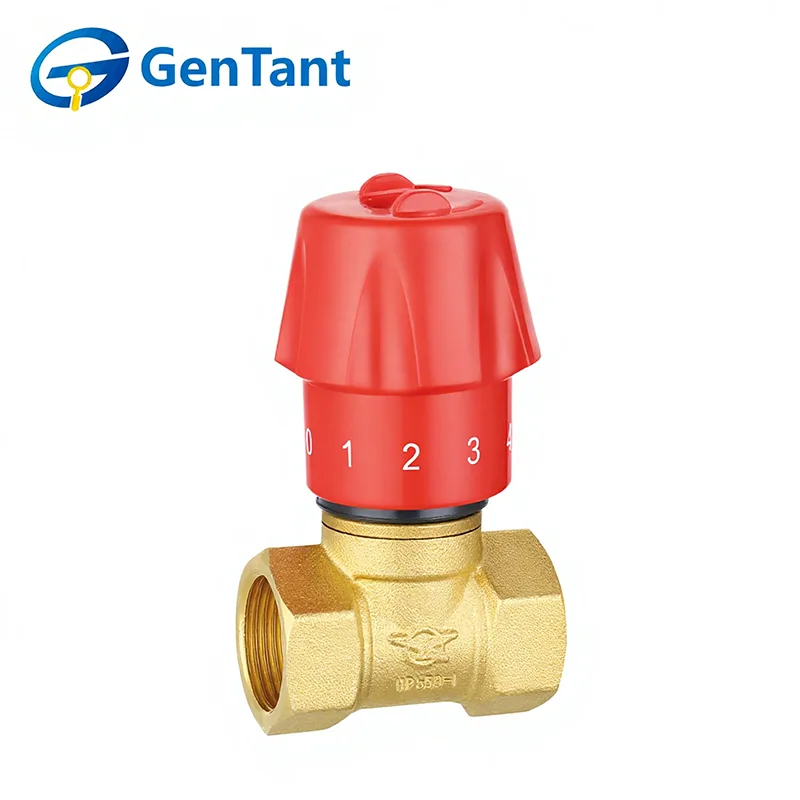

صمام الكرة الأرضية للتحكم في التدفق

إن صمام الكرة الأرضية للتحكم في التدفق عبارة عن جهاز مصمم بدقة لتعديل وتنظيم تدفق السوائل بشكل دقيق داخل نظام الأنابيب. وتتمثل وظيفتها الأساسية في توفير تحكم دقيق ومستقر في معدل التدفق والضغط والحجم، بدلاً من مجرد العمل كجهاز تشغيل/إيقاف. ويتم تحقيق ذلك من خلال هيكلها الداخلي المميز، حيث يتحرك القرص أو القابس بشكل عمودي على المقعد، مما يسمح بتقييد تدريجي أو فتح مسار التدفق. يوفر هذا التصميم خصائص اختناق ممتازة، مما يتيح للمشغلين ضبط مستوى التدفق المطلوب والحفاظ عليه بدقة. إنه ضروري في التطبيقات التي تتطلب إدارة تدفق ثابتة، مثل التوازن في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) المائية، والتحكم في العمليات في البيئات الصناعية، وتنظيم الضغط في شبكات توزيع المياه.

ميزة المنتج والتطبيق

تم تصميم الصمامات الكروية للتحكم في التدفق من أجل الاختناق والتعديل عالي الدقة في أنظمة المياه التجارية والسكنية. وتتمثل الميزة الأساسية لها في التصميم الداخلي الفريد للقابس والمقعد الذي يسمح بإجراء تعديلات دقيقة على معدلات التدفق والضغوط. تعتبر هذه الصمامات ضرورية لموازنة حلقات التدفئة والتهوية وتكييف الهواء (HVAC)، وإدارة مياه تغذية الغلايات، والتحكم في جرعات المواد الكيميائية في معالجة المياه. إن قدرتها على الحفاظ على تدفق مستقر في ظل ظروف مختلفة تضمن كفاءة النظام وتمنع تآكل المعدات.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير القابلة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -20 درجة مئوية ≥ T ≥ 150 درجة مئوية

الخيط يتوافق مع معيار ISO 228

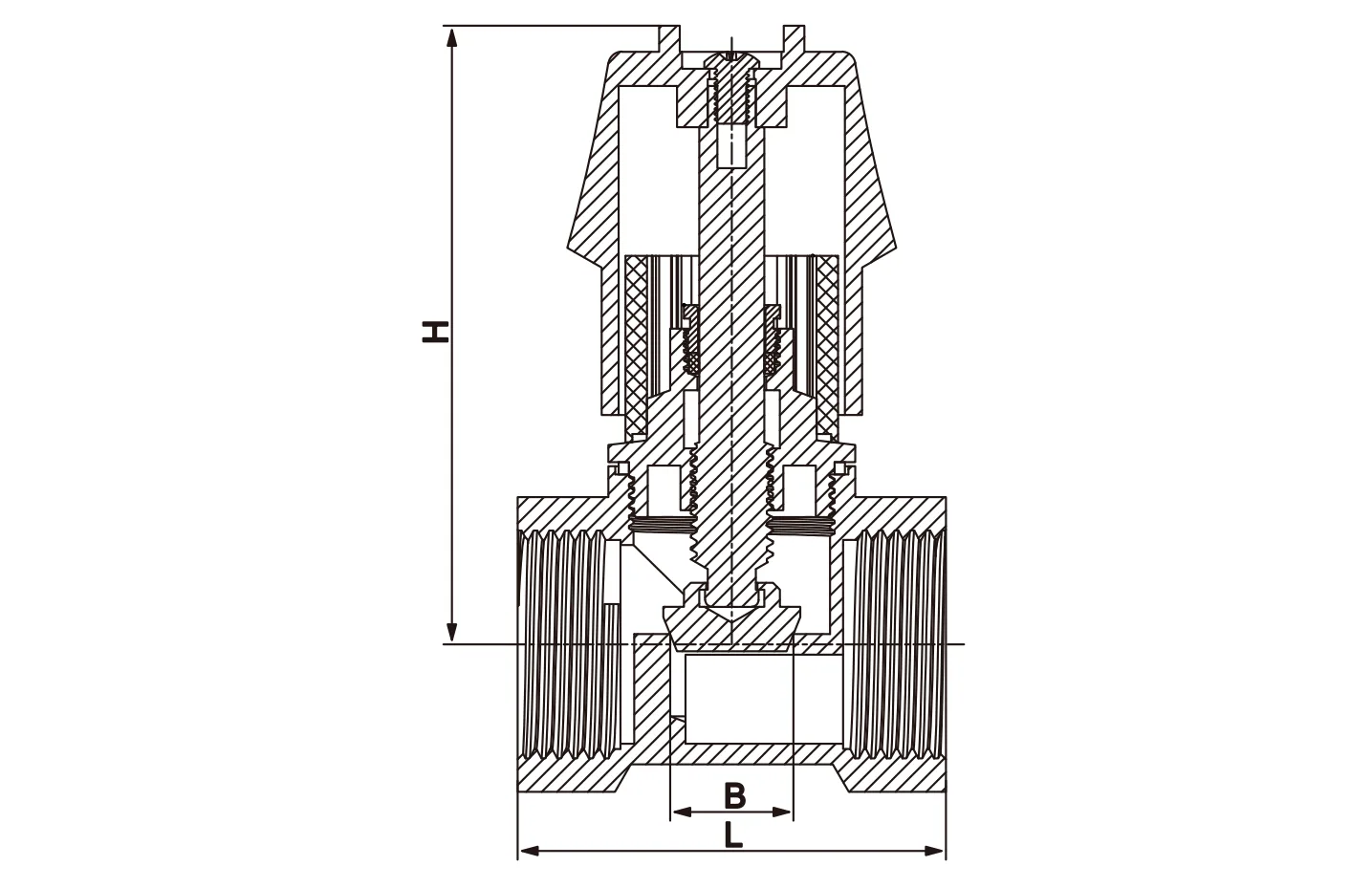

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

7. بالنسبة للصمامات الكروية للتحكم في التدفق، يوصى بالتثبيت مع الجذع الرأسي ومقبض التشغيل في الأعلى.

تعليمات التشغيل

يتم تشغيل صمامات البوابة والكرة الأرضية يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشمل قطع الغيار الموصى بها لكل نوع صمام ما يلي:

الصمامات الكروية: المقبض، صمولة المقبض، التعبئة، الغدة، صمولة التعبئة، القرص والمقعد.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.
