أنثى صمام الكرة الموضوع

إن الصمام الكروي الخيطي الأنثوي عبارة عن جهاز إغلاق ربع دورة متعدد الاستخدامات وفعال للغاية مصمم للتحكم في التشغيل / الإيقاف بشكل موثوق في مجموعة واسعة من أنظمة السوائل. وتتمثل وظيفتها الأساسية في بدء التدفق أو إيقافه عن طريق تدوير كرة مجوفة ومثقبة بزاوية 90 درجة داخل جسم الصمام. في الوضع المفتوح، تتم محاذاة التجويف مع خط الأنابيب للحصول على تدفق كامل دون عائق مع الحد الأدنى من انخفاض الضغط؛ عند إغلاقها، يحجب الجانب الصلب من الكرة مسار التدفق تمامًا. تتميز بخيوط داخلية (أنثى) في منافذها، وهي مصممة للاتصال مباشرة بالأنابيب أو التركيبات الملولبة الخارجية (الذكر)، مما يوفر ختمًا مدمجًا وقويًا ومقاومًا للتسرب مثاليًا للتطبيقات التي تتطلب تشغيلًا متكررًا.

ميزة المنتج والتطبيق

تتميز الصمامات الكروية ذات الخيط الأنثوي بخيوط داخلية في كلا الطرفين، مما يسمح باتصال آمن ومباشر بالأنابيب الملولبة الذكرية دون تركيبات إضافية. ويضمن تصميمها المدمج ربع دورة الإغلاق السريع والأداء الموثوق والمقاوم للتسرب. وفي القطاعات السكنية والتجارية، فهي ضرورية لخطوط المياه الصالحة للشرب، وأنظمة التدفئة والتهوية وتكييف الهواء، وسباكة الغاز. إن سهولة تركيبها تجعلها الخيار الأفضل للمقاولين وإصلاحات الصيانة.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 80 درجة مئوية

الخيط يتوافق مع معيار ISO 228

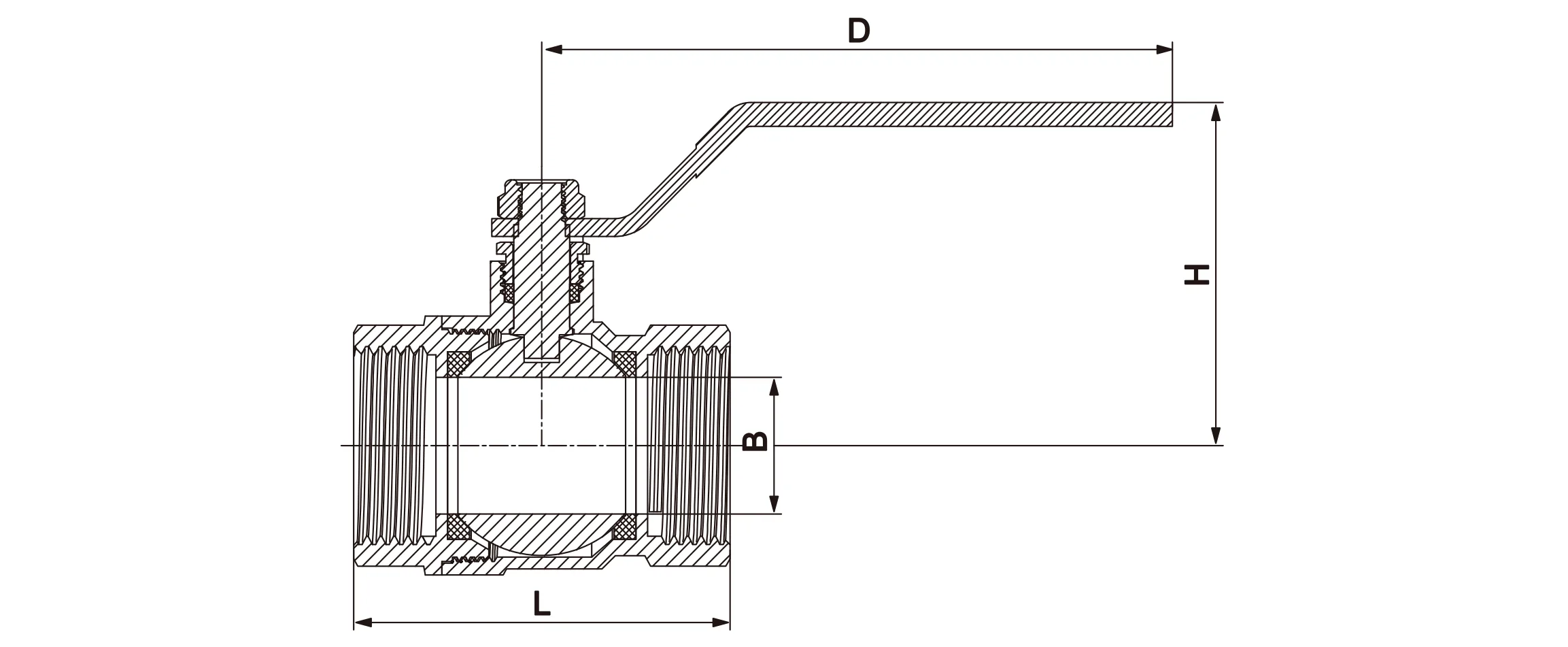

البعد المنتج

ميزات المنتج ومزاياه

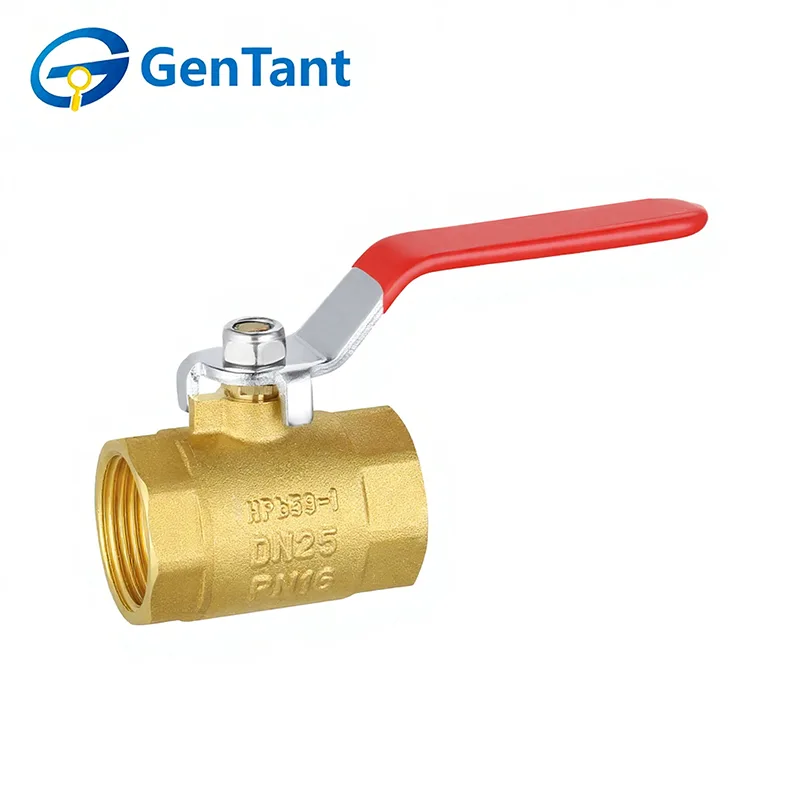

تم تصميم الصمامات الكروية ذات الخيوط النسائية من GenTant للإغلاق السريع وتنشيط التدفق الموثوق.

مادة ممتازة: مصنوعة من النحاس عالي الجودة HPb59-1 (المعيار الوطني).

التدفق الأمثل: يوفر أقل مقاومة ممكنة للتدفق (صفر فعليًا).

الأداء العالي: قادر على تحمل فروق الضغط العالي أثناء الإغلاق.

التشغيل السريع: تتميز الطرازات المحددة بسرعات فتح/إغلاق تتراوح من 0.05 ثانية إلى 0.1 ثانية، وهي مثالية للأنظمة الآلية.

تصميم مضغوط: خفيف الوزن وموفر للمساحة لسهولة التكامل في شبكات الأنابيب المتنوعة.

إرشادات التثبيت

لضمان الأداء على المدى الطويل ومنع حدوث أضرار هيكلية، يجب أن يتم التثبيت بواسطة متخصصين مؤهلين.

التحضير: تأكد من نظافة نظام الأنابيب. قم بإزالة الأغطية الواقية وافحص المنافذ بحثًا عن الحطام.

المحاذاة: تأكد من محاذاة أنابيب التوصيل بشكل مثالي. تؤدي المحاذاة غير الصحيحة المفرطة إلى إجهاد التثبيت الذي يمكن أن يؤدي إلى تلف الصمام.

الأدوات الصحيحة: استخدم مفتاح ربط أو ملقط أنبوب مع عزم دوران مناسب على الجزء السداسي أو المثمن من الصمام الأقرب إلى الخيط الذي يتم ربطه. لا تستخدم القوة مطلقًا على الطرف المقابل، لأن ذلك قد يؤدي إلى تشويه الجسم.

ختم الخيط: استخدم مادة مانعة للتسرب PTFE على خيوط الأنابيب فقط. اتبع معايير ISO 228 لطول الخيط؛ لا تفرط في تشديد الخيط، لأن "أسفل" الخيط يمكن أن يؤدي إلى إتلاف أسطح الختم الداخلية.

دعم النظام: توفير الدعم الكافي لمنع وزن الأنابيب من الضغط على الصمام.

فحص ما قبل الخدمة: تحقق من تطابق تقييمات الضغط ودرجة الحرارة مع النظام وقم بتدوير الصمام بالكامل (مفتوح/مغلق) مرة واحدة قبل بدء التشغيل.

تعليمات التشغيل

الوظيفة: الصمامات الكروية ذات الخيط الأنثوي مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن تظل مفتوحة بالكامل أو مغلقة بالكامل ولا ينبغي استخدامها للاختناق (تنظيم التدفق).

الآلية: هذه صمامات ثنائية الاتجاه. يشير موضع المقبض إلى اتجاه التدفق.

منع المطرقة المائية: لا تغلق الصمام بشكل مفاجئ لتجنب تأثيرات "المطرقة المائية" (ارتفاع الضغط المفاجئ).

استخدام المقبض: استخدم فقط المقبض الذي يوفره المصنع. لا تستخدم أبدًا الامتدادات لزيادة الرافعة المالية، حيث أن عزم الدوران الزائد سيلحق الضرر بالمكونات الداخلية.

التفتيش والصيانة

العناية العامة: عادةً ما تكون الصيانة الدورية غير ضرورية بخلاف عمليات فحص تعبئة الجذع والتدوير العرضية.

الترشيح: يوصى بشدة بتركيب مرشح عند مدخل النظام لحماية الختم الداخلي للصمام.

التحكم في التسرب: في حالة حدوث تسرب في الجذع، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار 1/4 دورة. تم تصميم تعبئة PTFE للتعويض.

تحذير للسلامة: لا تحاول أبدًا إعادة تعبئة الصمام أو تفكيكه أثناء ضغط النظام. قم دائمًا بتخفيف الضغط أولاً.

لا يوجد تفكيك: لا ننصح بتفكيك الصمامات المكونة من قطعتين لاستبدال الأجزاء، لأن هذا عادةً ما يضر بسلامة الجسم/قطعة الذيل.
