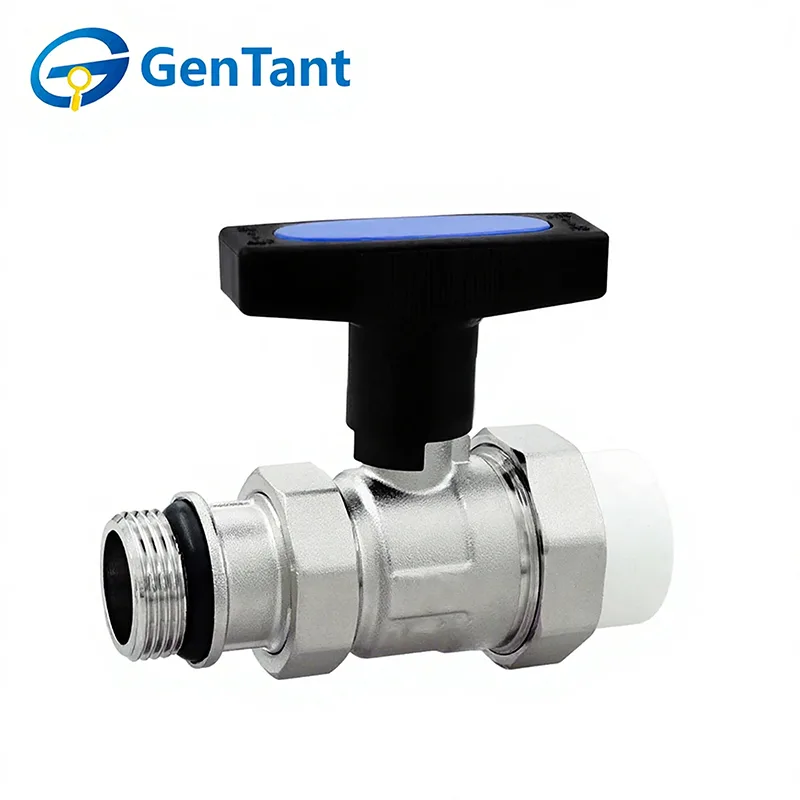

صمام العودة ذو الساق الطويلة

صمام الإرجاع ذو الساق الطويلة هو أحد أنواع صمامات الفحص المتخصصة المصممة لمنع التدفق الخلفي للسائل في دوائر التدفئة أو التبريد المائية، مثل أنظمة التدفئة تحت الأرضية أو حلقات الرادياتير. وتتمثل وظيفتها الأساسية في ضمان التدفق أحادي الاتجاه، مما يسمح للمياه الساخنة أو المبردة بالدوران في الاتجاه المقصود مع إغلاقها تلقائيًا لمنع أي تدفق عكسي قد يعطل توازن النظام وكفاءته. يتميز تصميم "الساق الطويلة" المحدد بجسم صمام ممتد، مما يتيح التثبيت مباشرة في منفذ متعدد أو نقطة اتصال عميقة. وهذا يوفر توافقًا آمنًا ومتكاملًا ويسهل الوصول للصيانة، مما يجعله ضروريًا للحفاظ على الفصل الهيدروليكي والأداء الحراري المتسق في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) الحديثة.

ميزة المنتج والتطبيق

تتميز صمامات العودة ذات الساق الطويلة بجسم ممدود مصمم لتسهيل تدفق عودة السوائل في الأنظمة المريحة أو المعزولة. السمة الأساسية لها هي الوصول الممتد، والذي يسمح بالتثبيت الآمن من خلال أقسام سميكة مع الحفاظ على إمكانية الوصول إلى منفذ التعديل. يتم تطبيقها على نطاق واسع في مجمعات التدفئة الأرضية والدوائر الحرارية الشمسية، حيث تنظم عودة الماء إلى مصدر الحرارة، مما يضمن ضغطًا متوازنًا وكفاءة حرارية مثالية عبر الحلقة بأكملها.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 100 درجة مئوية

الخيط يتوافق مع معيار ISO 228

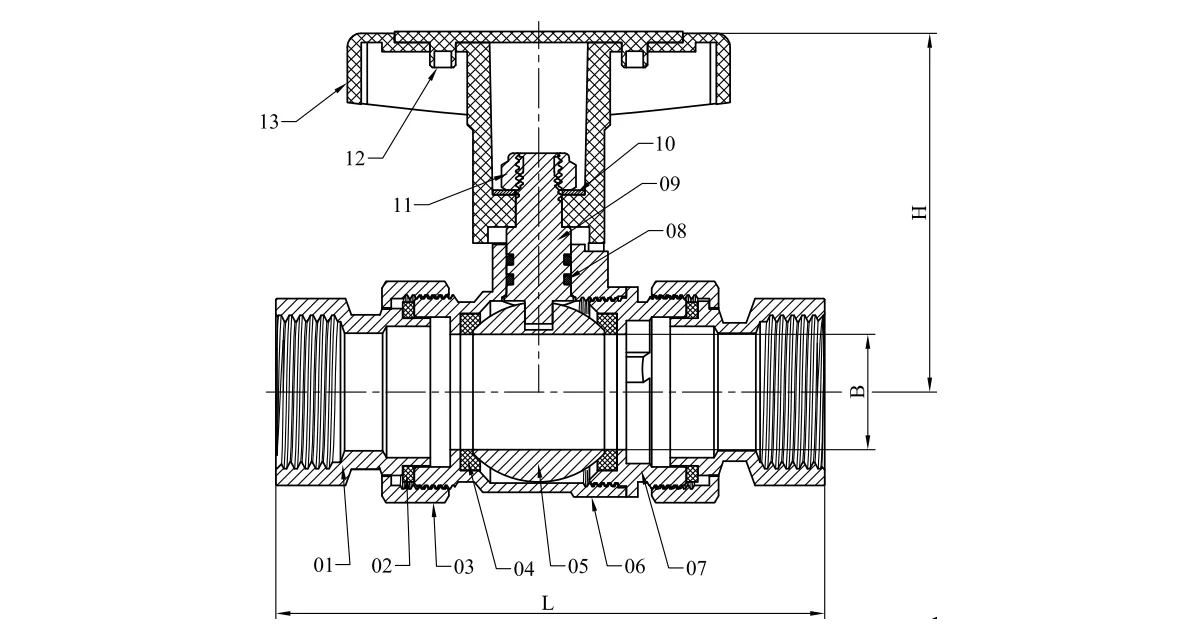

أنثى-أنثى الموضوع

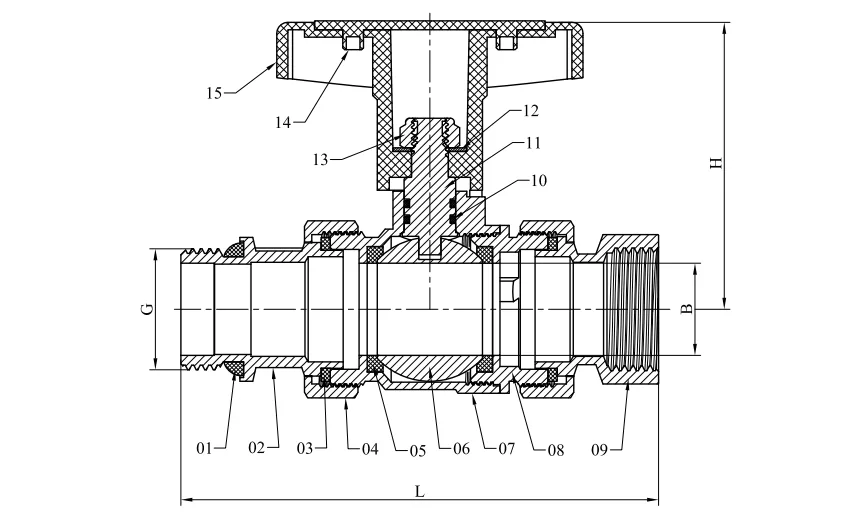

خيط ذكر وأنثى

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

تعليمات التشغيل

يتم تشغيل صمامات الإرجاع ذات الساق الطويلة يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.
