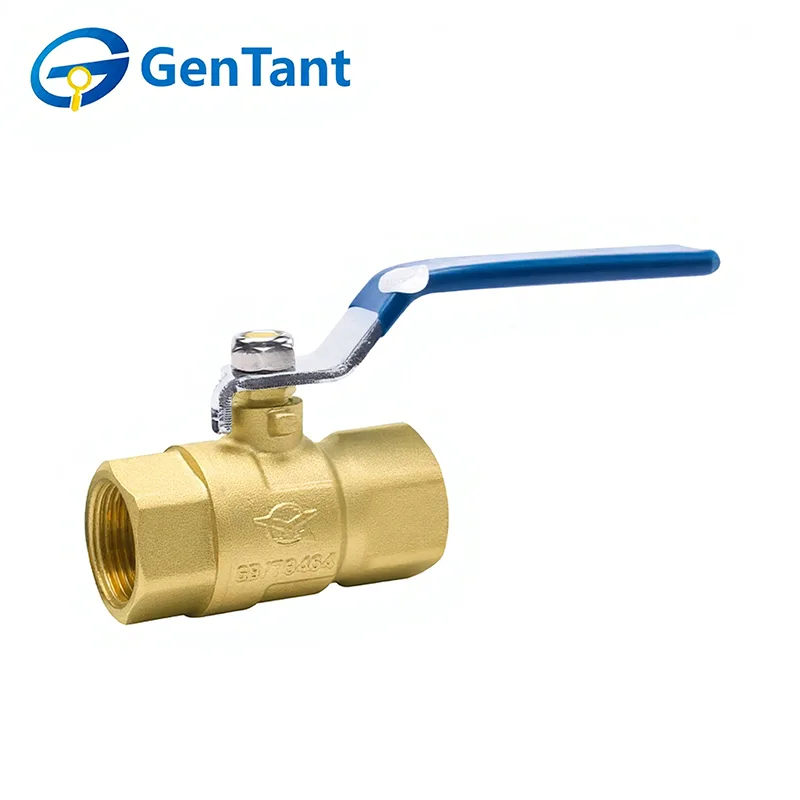

تمديد صمام الكرة الموضوع الإناث

إن الصمام الكروي ذو الخيط الممتد هو شكل متخصص مصمم للتطبيقات التي تتطلب سهولة الوصول والتشغيل في خطوط الأنابيب المعزولة أو التي يصعب الوصول إليها. تعكس وظيفته الأساسية وظيفة الصمام الكروي القياسي: حيث يوفر تحكمًا موثوقًا في التشغيل/الإيقاف ربع دورة لتدفق السوائل مع الحد الأدنى من انخفاض الضغط. الميزة المميزة هي مجموعة جذعية ممتدة، والتي تضع مقبض التشغيل بعيدًا عن جسم الصمام. يتيح ذلك للمشغل أن يبرز خارج عزل الأنابيب أو ألواح الجدران أو العوائق الأخرى، مما يتيح التشغيل اليدوي الآمن والمريح دون إزالة المواد المحيطة. وينتهي الصمام بخيوط داخلية (أنثوية) للاتصال المباشر بالأنابيب الخارجية الملولبة، مما يوفر ختمًا آمنًا ومدمجًا في أنظمة السباكة والتدفئة والأنظمة الصناعية.

ميزة المنتج والتطبيق

تم تصميم الصمام الكروي ذو الخيط الأنثوي الممتد بجسم ممدود لتسهيل التركيب السهل في أنظمة الأنابيب المعزولة أو مساحات الجدران المريحة. يسمح هذا الامتداد للمقبض بالعمل بحرية دون التداخل مع طبقات العزل السميكة، والتي توجد عادة في شبكات التدفئة والتهوية وتكييف الهواء التجارية وشبكات المياه المبردة. وتتمثل ميزته الأساسية في الخيوط الداخلية العميقة، مما يضمن اتصالاً عالي عزم الدوران ومقاوم للتسرب ومثاليًا للسباكة السكنية شديدة التحمل ومشاريع البناء عالية الكفاءة.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 2.0 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

الخيط يتوافق مع معيار ISO 228

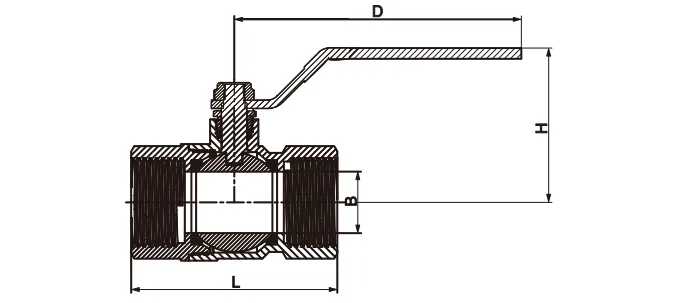

البعد المنتج

ميزات المنتج ومزاياه

تم تصميم الصمامات الكروية ذات الخيوط الأنثوية الممتدة من GenTant للإغلاق السريع وتنشيط التدفق الموثوق.

مادة ممتازة: مصنوعة من النحاس عالي الجودة HPb59-1 (المعيار الوطني).

التدفق الأمثل: يوفر أقل مقاومة ممكنة للتدفق (صفر فعليًا).

الأداء العالي: قادر على تحمل فروق الضغط العالي أثناء الإغلاق.

التشغيل السريع: تتميز الطرازات المحددة بسرعات فتح/إغلاق تتراوح من 0.05 ثانية إلى 0.1 ثانية، وهي مثالية للأنظمة الآلية.

تصميم مضغوط: خفيف الوزن وموفر للمساحة لسهولة التكامل في شبكات الأنابيب المتنوعة.

إرشادات التثبيت

لضمان الأداء على المدى الطويل ومنع حدوث أضرار هيكلية، يجب أن يتم التثبيت بواسطة متخصصين مؤهلين.

التحضير: تأكد من نظافة نظام الأنابيب. قم بإزالة الأغطية الواقية وافحص المنافذ بحثًا عن الحطام.

المحاذاة: تأكد من محاذاة أنابيب التوصيل بشكل مثالي. تؤدي المحاذاة غير الصحيحة المفرطة إلى إجهاد التثبيت الذي يمكن أن يؤدي إلى تلف الصمام.

الأدوات الصحيحة: استخدم مفتاح ربط أو ملقط أنبوب مع عزم دوران مناسب على الجزء السداسي أو المثمن من الصمام الأقرب إلى الخيط الذي يتم ربطه. لا تستخدم القوة مطلقًا على الطرف المقابل، لأن ذلك قد يؤدي إلى تشويه الجسم.

ختم الخيط: استخدم مادة مانعة للتسرب PTFE على خيوط الأنابيب فقط. اتبع معايير ISO 228 لطول الخيط؛ لا تفرط في تشديد الخيط، لأن "أسفل" الخيط يمكن أن يؤدي إلى إتلاف أسطح الختم الداخلية.

دعم النظام: توفير الدعم الكافي لمنع وزن الأنابيب من الضغط على الصمام.

فحص ما قبل الخدمة: تحقق من تطابق تقييمات الضغط ودرجة الحرارة مع النظام وقم بتدوير الصمام بالكامل (مفتوح/مغلق) مرة واحدة قبل بدء التشغيل.

تعليمات التشغيل

الوظيفة: تم تصميم الصمامات الكروية ذات الخيط الأنثوي الممتدة لخدمة التشغيل/الإيقاف فقط. يجب أن تظل مفتوحة بالكامل أو مغلقة بالكامل ولا ينبغي استخدامها للاختناق (تنظيم التدفق).

الآلية: هذه صمامات ثنائية الاتجاه. يشير موضع المقبض إلى اتجاه التدفق.

منع المطرقة المائية: لا تغلق الصمام بشكل مفاجئ لتجنب تأثيرات "المطرقة المائية" (ارتفاع الضغط المفاجئ).

استخدام المقبض: استخدم فقط المقبض الذي يوفره المصنع. لا تستخدم أبدًا الامتدادات لزيادة الرافعة المالية، حيث أن عزم الدوران الزائد سيلحق الضرر بالمكونات الداخلية.

التفتيش والصيانة

العناية العامة: عادةً ما تكون الصيانة الدورية غير ضرورية بخلاف عمليات فحص تعبئة الجذع والتدوير العرضية.

الترشيح: يوصى بشدة بتركيب مرشح عند مدخل النظام لحماية الختم الداخلي للصمام.

التحكم في التسرب: في حالة حدوث تسرب في الجذع، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار 1/4 دورة. تم تصميم تعبئة PTFE للتعويض.

تحذير للسلامة: لا تحاول أبدًا إعادة تعبئة الصمام أو تفكيكه أثناء ضغط النظام. قم دائمًا بتخفيف الضغط أولاً.

لا يوجد تفكيك: لا ننصح بتفكيك الصمامات المكونة من قطعتين لاستبدال الأجزاء، لأن هذا عادةً ما يضر بسلامة الجسم/قطعة الذيل.
