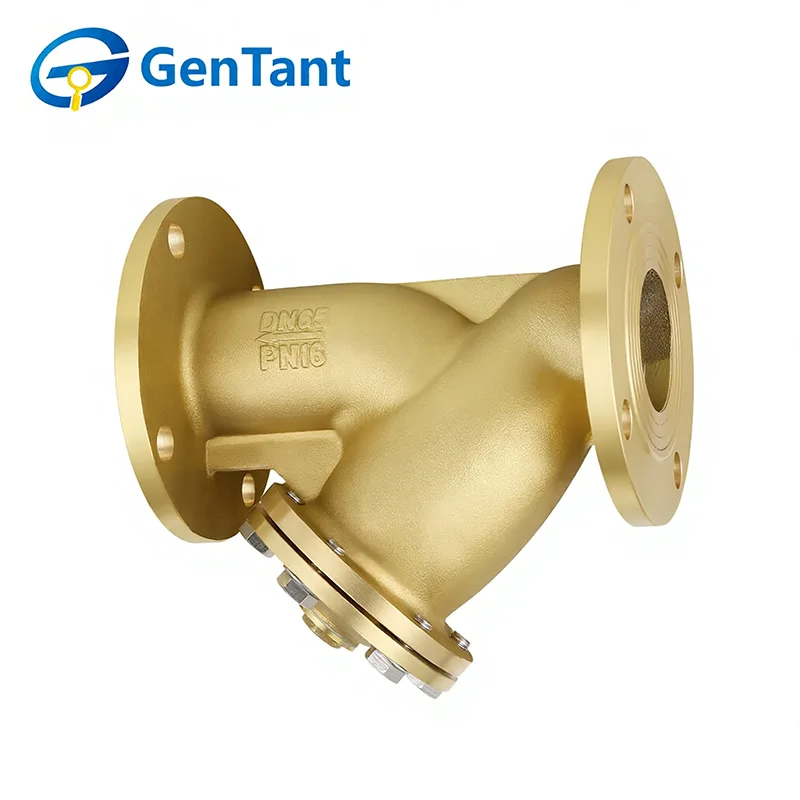

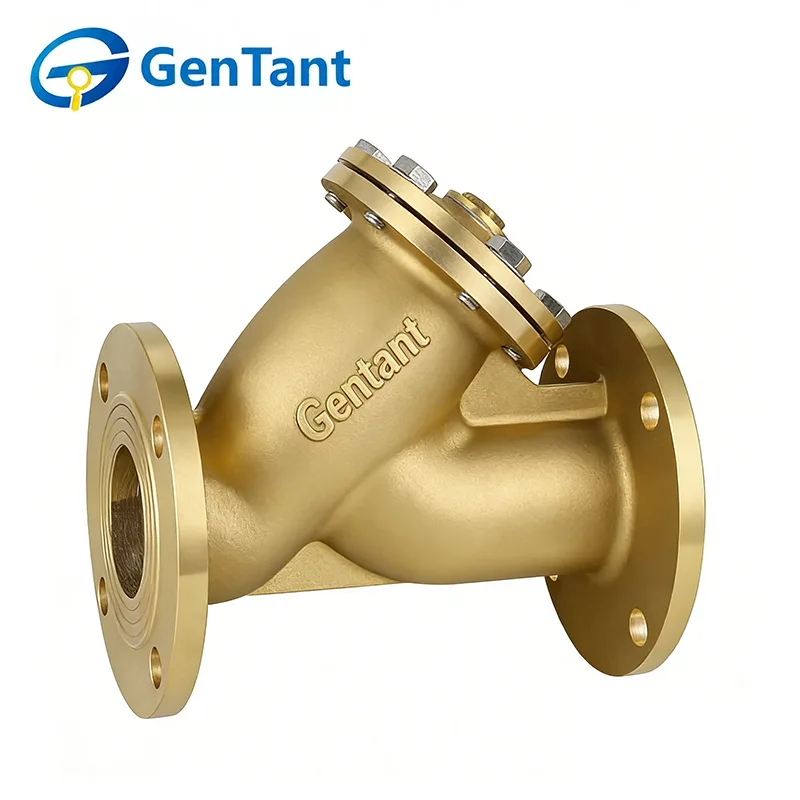

صمام مصفاة ذات حواف

تعد صمامات المصفاة ذات الحواف مكونات أساسية مصممة لتصفية الحطام والجسيمات والشوائب من السوائل والغازات، وحماية خطوط الأنابيب والمعدات النهائية مع ضمان التشغيل السلس والفعال للنظام. بفضل تصميم التوصيل ذو الحواف، توفر هذه الصمامات تركيبًا آمنًا وسهولة الصيانة وقدرة تدفق عالية، مما يجعلها مثالية للتطبيقات الصناعية والكيميائية وتطبيقات الطاقة.

ميزة المنتج والتطبيق

تتميز صمامات المصفاة ذات الحواف بنهايات الحافة المثبتة بمسامير، والتي توفر سلامة هيكلية فائقة وختم مانع للتسرب لخطوط الأنابيب ذات القطر الكبير. وتتمثل الميزة الأساسية لها في سهولة الصيانة المضمنة، مما يسمح بالإزالة السريعة لعنصر الفلتر في الأنظمة عالية التدفق. يتم تطبيقها على نطاق واسع في أنابيب المباني التجارية، وأنظمة الحماية من الحرائق، ومبردات التدفئة والتهوية وتكييف الهواء (HVAC) الكبيرة، حيث تكون هناك حاجة إلى اتصالات آمنة وحماية متسقة ضد الحطام الكبير.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -20 درجة مئوية ≥ T ≥ 150 درجة مئوية

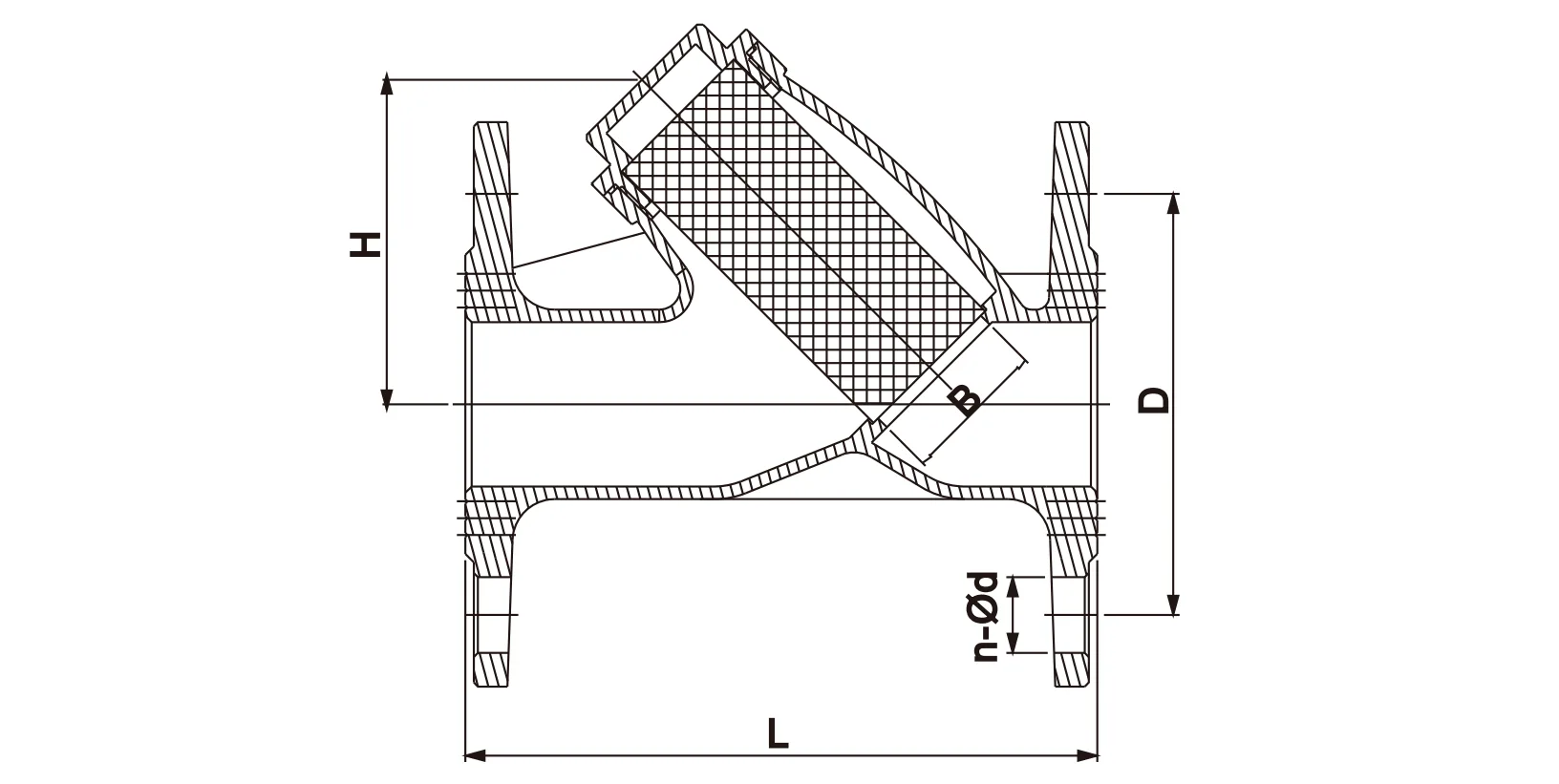

البعد المنتج

إرشادات التثبيت

إعداد النظام: تأكد من تنظيف خط الأنابيب من جميع حطام البناء قبل التثبيت. قم بإزالة الأغطية الواقية وتأكد من تثبيت الشبكة الداخلية بشكل صحيح.

التدفق الاتجاهي: صمامات المصفاة ذات الحواف أحادية الاتجاه. تأكد من أن السهم الموجود على جسم الصمام يشير إلى اتجاه تدفق السائل. بالنسبة للمصافي على شكل حرف Y، يجب أن يشير غطاء الشاشة إلى الأسفل للسماح للجاذبية بالمساعدة في جمع الحطام.

الأدوات الصحيحة: قم بتطبيق مفتاح الربط فقط على الطرف السداسي الأقرب إلى الأنبوب الذي يتم ربطه. لا تقم بتطبيق عزم الدوران على جسم الصمام، لأن ذلك قد يسبب تشوهًا دائمًا.

ختم الخيط: استخدم شريط PTFE أو مانع التسرب بشكل صارم على خيوط الأنابيب الذكور. لا تسمح بدخول المادة المانعة للتسرب الزائدة إلى الصمام، لأنها قد تسد شبكة الفلتر.

التباعد: تأكد من وجود مسافة كافية أسفل غطاء المصفاة للسماح بإزالة الشاشة وتنظيفها أثناء الصيانة المستقبلية.

تعليمات التشغيل

الوظيفة: تم تصميم صمامات المصفاة ذات الحواف هذه للترشيح الميكانيكي فقط. إنها مكونات سلبية تحمي المعدات النهائية مثل المضخات والعدادات والمبادلات الحرارية.

التشغيل الأولي: بعد بدء تشغيل النظام، قم بمراقبة انخفاض الضغط عبر المصفاة. يشير الانخفاض الكبير إلى أن الشاشة قد جمعت بقايا "بدء التشغيل" الأولية وتتطلب التنظيف الفوري.

حدود الضغط: تأكد من أن ظروف التشغيل لا تتجاوز معدلات الضغط ودرجة الحرارة المختومة لمنع فشل السكن.

التفتيش والصيانة

التنظيف المنتظم: قم بفك غطاء المصفاة بشكل دوري لإزالة الشبكة المصنوعة من الفولاذ المقاوم للصدأ وتنظيفها. يعتمد التردد على مستويات رواسب السائل.

فحص الختم: افحص حشية الغطاء أو الحلقة الدائرية عند فتح المصفاة. استبدله إذا ظهرت أي علامات تآكل أو تسطيح لمنع التسربات.

العناية بالفلتر: نظف الشبكة بفرشاة ناعمة وماء. لا تستخدم شاشة تالفة أو مشوهة، لأن الحطام الذي تم تجاوزه سيؤدي إلى إتلاف المكونات النهائية.

بروتوكول السلامة: لا تحاول أبدًا فتح غطاء المصفاة أثناء تعرض النظام للضغط. عزل القسم وتخفيف كافة الضغوط الداخلية قبل إجراء الخدمة.

تعويض الختم: في حالة حدوث تسرب في الغطاء، قم بربط الغطاء قليلاً. إذا استمر التسرب، استبدل الحشية بدلاً من الإفراط في ربطها.
