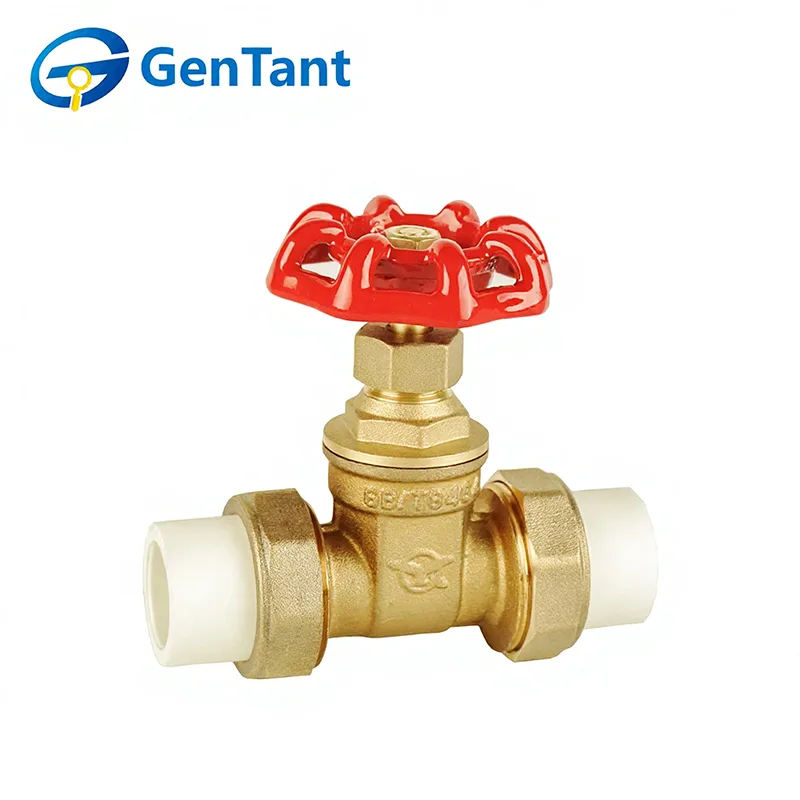

صمام بوابة الاتحاد المزدوج PPR

يعد صمام بوابة الاتحاد المزدوج PPR مكونًا متكاملاً وسهل الصيانة مصمم خصيصًا لأنظمة أنابيب البولي بروبيلين العشوائي كوبوليمر (PPR). وتتمثل وظيفتها الأساسية في توفير تحكم موثوق في التدفق للتشغيل/الإيقاف للسوائل داخل خط الأنابيب. يعمل الصمام عبر بوابة ذات حركة خطية تفتح بالكامل للسماح بالتدفق دون عوائق أو تغلق تمامًا لتشكل ختمًا محكمًا. يشتمل تصميم "الاتحاد المزدوج" المحدد على صامولتين متحدتين قابلتين للفصل على جانبي جسم الصمام، مما يتيح سهولة التركيب والإزالة والخدمة المستقبلية دون الحاجة إلى قطع أنابيب PPR. تعتبر هذه الميزة ضرورية لصيانة النظام، واستبدال المكونات، والتعديلات في السباكة السكنية والتجارية، وتوزيع المياه، وتطبيقات التدفئة الإشعاعية.

ميزة المنتج والتطبيق

تم تصميم صمام بوابة الاتحاد المزدوج PPR للتحكم في الإغلاق بشكل موثوق في أنظمة الأنابيب البلاستيكية. ويتميز بجسم PPR مقاوم للتآكل ووصلات اتحاد مزدوجة، مما يسمح بسهولة التركيب والإزالة والصيانة دون قطع الأنابيب. تضمن عملية البوابة السلسة مقاومة منخفضة للتدفق وختمًا جيدًا عند الفتح أو الإغلاق بالكامل.

يُستخدم هذا الصمام على نطاق واسع في أنظمة إمداد المياه الساخنة والباردة، وتركيبات التدفئة والتهوية وتكييف الهواء، والسباكة السكنية أو التجارية حيث تتطلب المتانة والأداء الخالي من التسرب والخدمة المريحة.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير القابلة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

الخيط يتوافق مع معيار ISO 228

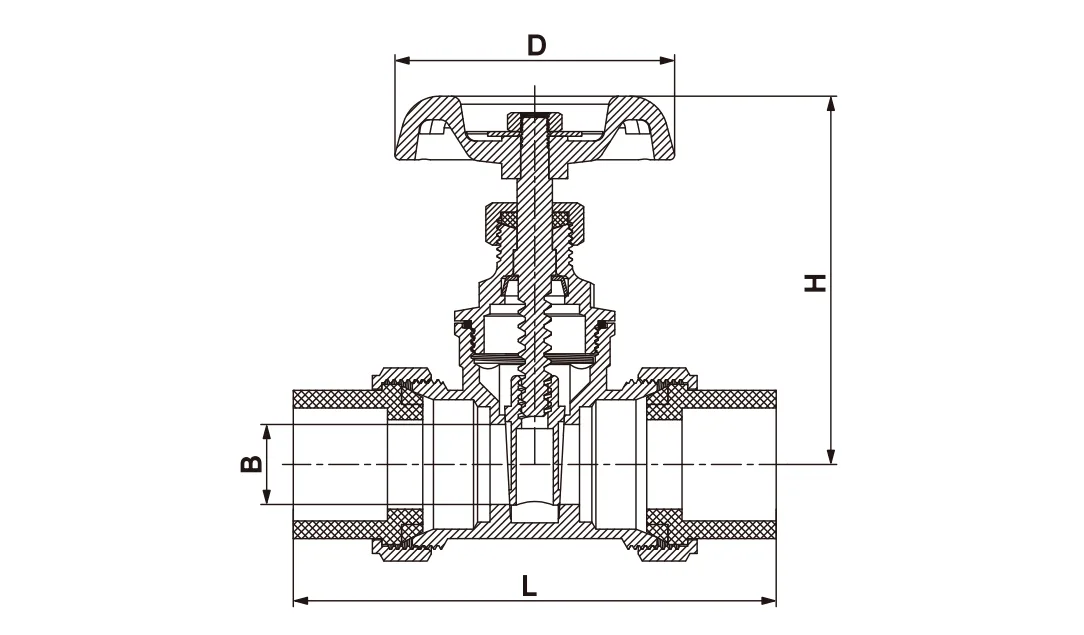

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

7. بالنسبة لصمامات البوابة والكرة الأرضية، يوصى بالتثبيت مع الجذع الرأسي ومقبض التشغيل في الأعلى.

تعليمات التشغيل

يتم تشغيل صمامات بوابة الاتحاد المزدوجة PPR يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشمل قطع الغيار الموصى بها لكل نوع من أنواع الصمامات ما يلي: المقبض، وصامولة المقبض، والتعبئة، والغدة، وصامولة التعبئة.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.
