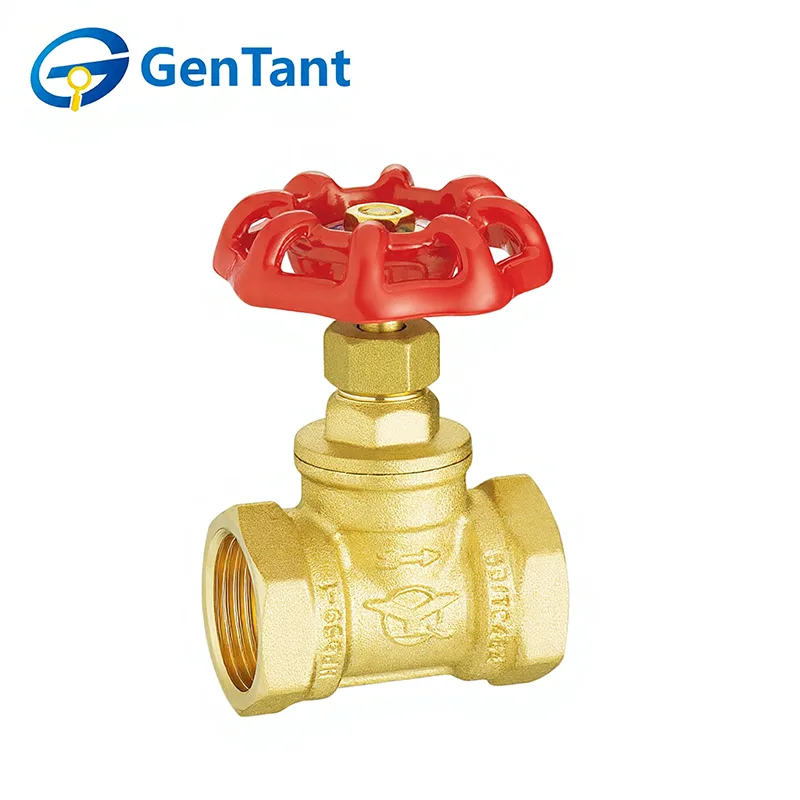

صمام كروي متوسط ​​التحمل

يُعد الصمام الكروي متوسط ​​الخدمة جهازًا أساسيًا للتحكم في التدفق مصممًا لخدمة الاختناق والتنظيم والتشغيل/الإيقاف الموثوقة في أنظمة السوائل. وتتركز وظيفتها على تصميمها الداخلي الفريد: يتدفق السائل في مسار "S" ويتم التحكم فيه بواسطة قرص أو قابس يتحرك بشكل عمودي على حلقة مقعد ثابتة. وهذا يوفر تعديلًا دقيقًا لمعدل التدفق، وقدرة إغلاق جيدة، وتحكمًا دقيقًا في الضغط والحجم. تم تصميمه للحصول على أداء قوي دون الظروف القاسية، وهو مثالي لموازنة وعزل وتنظيم المياه أو البخار أو الزيت أو الغاز في المباني التجارية والمنشآت الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) حيث يتطلب الأمر تعديلًا متكررًا أو إحكامًا موثوقًا به.

ميزة المنتج والتطبيق

تم تصميم الصمامات الكروية متوسطة التحمل لضمان الدقة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التجارية وأنظمة المياه المنزلية. تشتمل الميزات الرئيسية على جسم كروي قوي وقرص متحرك يسمح بالاختناق الدقيق والإغلاق الموثوق به تحت الضغوط المتقلبة. يتم تطبيقها على نطاق واسع في موازنة حلقات التسخين/التبريد، وتنظيم مياه تغذية الغلايات، وإدارة خطوط البخار. ويضمن تصميمها المتين التحكم المستقر في التدفق والسلامة على المدى الطويل للبنية التحتية الحديثة للمباني.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 120 درجة مئوية

الخيط يتوافق مع معيار ISO 228

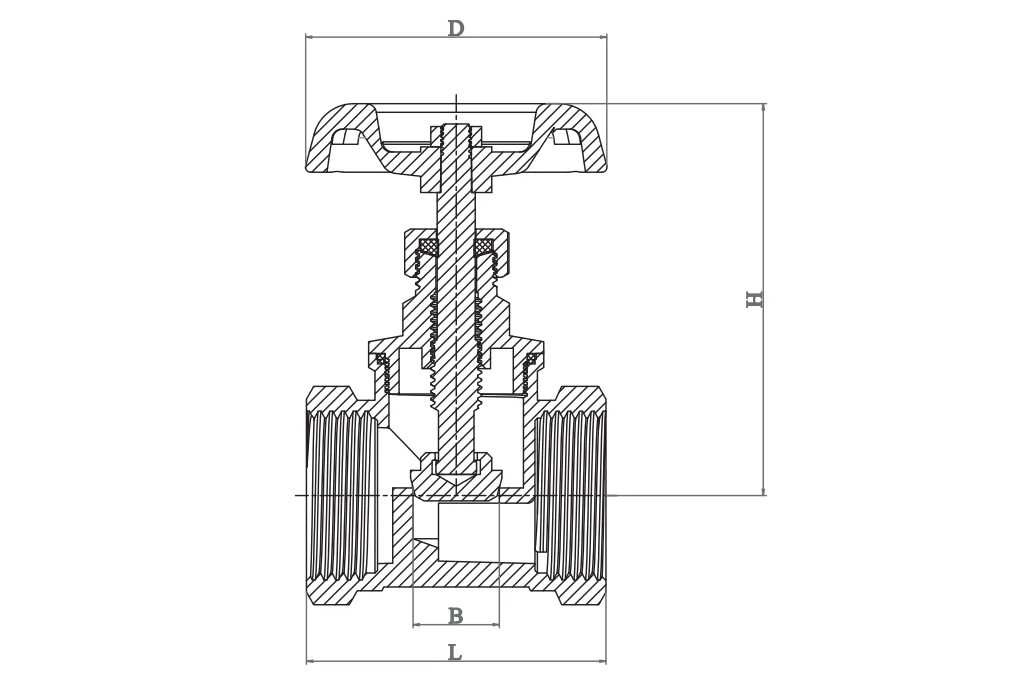

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات ضغط ودرجة حرارة الصمام مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

7. بالنسبة للصمامات الكروية متوسطة التحمل، يوصى بالتثبيت مع الجذع الرأسي ومقبض التشغيل في الأعلى.

تعليمات التشغيل

يتم تشغيل صمامات البوابة والكرة الأرضية يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

1. لا يلزم عمومًا إجراء فحص روتيني وصيانة وقائية، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

2. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم مطلقًا بإعادة تعبئة الصمام الكروي متوسط ​​الخدمة أثناء وجوده تحت ضغط النظام.

3. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشمل قطع الغيار الموصى بها لكل نوع صمام ما يلي:

الصمامات الكروية: المقبض، صامولة المقبض، التعبئة، الغدة، صمولة التعبئة، القرص والمقعد.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.
