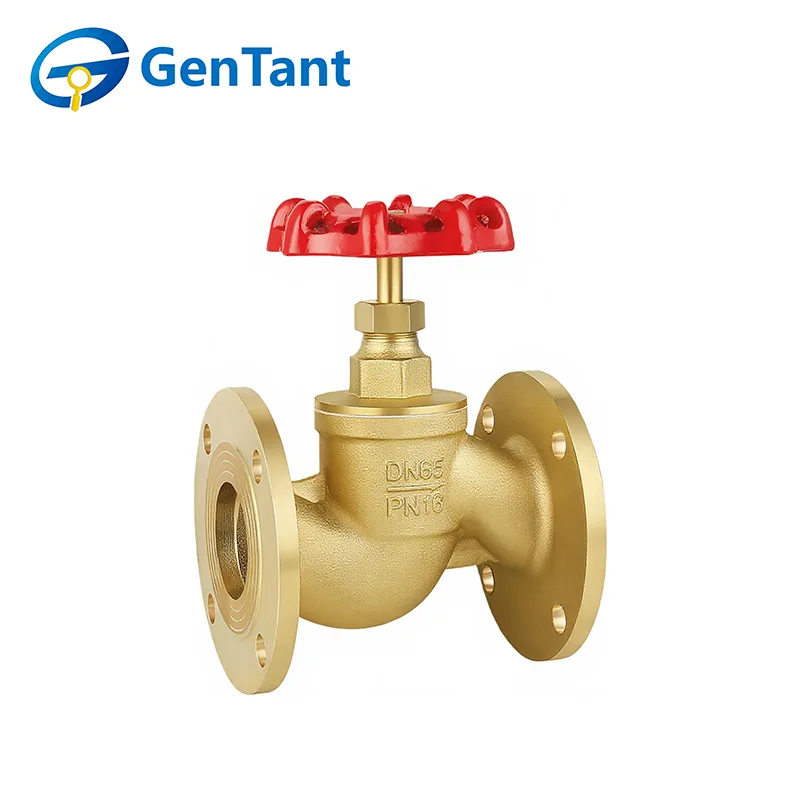

صمام الكرة الأرضية ذو حواف

إن الصمام الكروي ذو الحواف عبارة عن جهاز قوي للتحكم في التدفق الصناعي يتميز بنهاياته ذات الحواف، والتي تسهل الاتصال الآمن والمثبت بمسامير بحواف خطوط الأنابيب. وتتمثل وظيفتها الأساسية في توفير الاختناق الدقيق والتنظيم والإيقاف الموثوق لتدفق السوائل. يعمل الصمام عبر ساق ذو حركة خطية يخفض القرص أو القابس بشكل عمودي على حلقة المقعد الثابتة، مما يؤدي إلى تغيير مميز في اتجاه التدفق (غالبًا مسار "S"). يسمح هذا التصميم بالتحكم الدقيق في التدفق والختم الإيجابي. إن الوصلة ذات الحواف تجعلها مناسبة للتركيبات عالية الجودة والمقاومة للتسرب في أنظمة الضغط المتوسط ​​إلى العالي الموجودة في توليد الطاقة، والمعالجة الكيميائية، والنفط والغاز، وتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC) واسعة النطاق.

ميزة المنتج والتطبيق

يتميز الصمام الكروي ذو الحواف بوصلاته الطرفية المثبتة بمسامير، مما يضمن قوة عالية وختم مانع للتسرب وسهولة التركيب في شبكات الأنابيب الأكبر حجمًا. وتتمثل ميزته الأساسية في تصميم الجسم على شكل Z، مما يوفر دقة اختناق استثنائية وإيقافًا موثوقًا به. في القطاعات السكنية والتجارية، يتم استخدامه على نطاق واسع لخطوط المياه الرئيسية، وأنظمة التبريد HVAC، والتحكم في مياه تغذية الغلايات، حيث تعد الصيانة المتكررة وتنظيم التدفق المستقر أمرًا ضروريًا.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: الماء، الزيت، الغازات غير المسببة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -20 درجة مئوية ≥ T ≥ 150 درجة مئوية

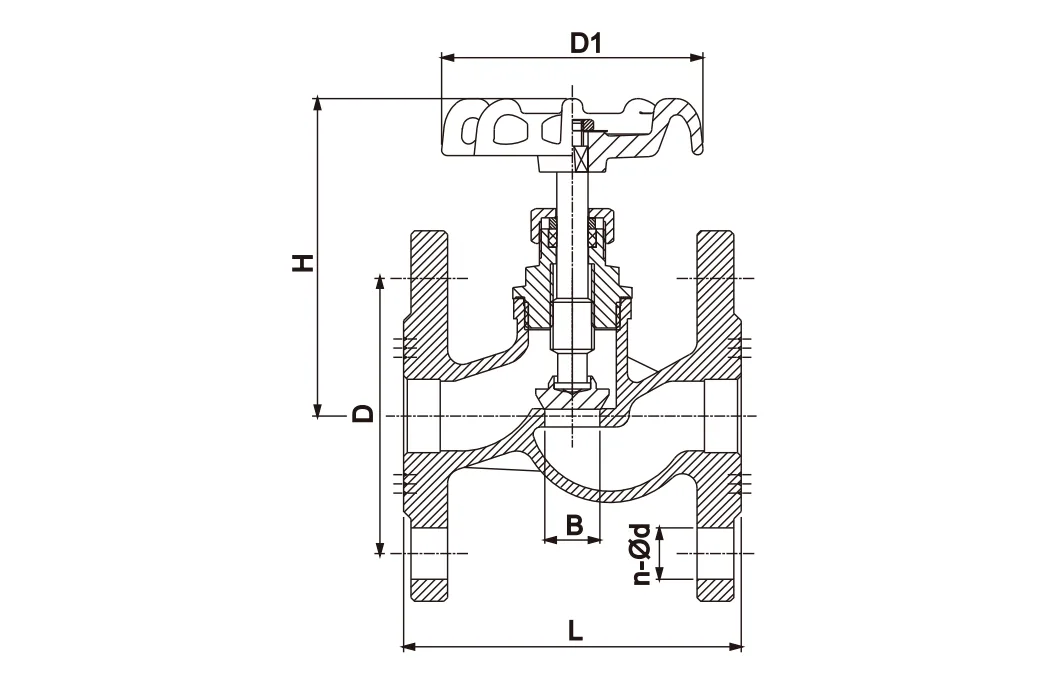

البعد المنتج

إرشادات التثبيت

1. قم بتنظيف وإعداد نظام الأنابيب جيدًا قبل تثبيت الصمام.

2. قبل التثبيت، قم بإزالة أي أغطية نهاية واقية وافحص منافذ الصمامات وأسطح الجلوس للتأكد من نظافتها.

3. توفير الدعم الكافي للصمام لتجنب الضغط الناتج عن توصيل الأنابيب.

4. تأكد من أن معدلات الضغط ودرجة الحرارة الخاصة بالصمام ذو الحواف الكروية مناسبة لظروف الخدمة المقصودة.

5. قبل وضع الصمام في الخدمة، قم بتدويره بالكامل من الفتح إلى الإغلاق للتحقق من التشغيل السلس.

6. بعد التثبيت، تأكد من تشديد الجوز التعبئة بشكل صحيح.

7. بالنسبة لصمامات البوابة والكرة الأرضية، يوصى بالتثبيت مع الجذع الرأسي ومقبض التشغيل في الأعلى.

تعليمات التشغيل

1. يتم تشغيل صمامات البوابة والكرة الأرضية يدويًا. أدر المقبض عكس اتجاه عقارب الساعة للفتح وفي اتجاه عقارب الساعة للإغلاق.

التفتيش والصيانة

2. لا يلزم إجراء فحص روتيني وصيانة وقائية عمومًا، بصرف النظر عن الضبط العرضي لتعبئة الجذع والتدوير الدوري للصمام من الفتح إلى الإغلاق.

3. في حالة حدوث تسرب للتعبئة، قم بربط صامولة التعبئة في اتجاه عقارب الساعة بمقدار ربع دورة تقريبًا - أو حتى يتوقف التسرب - لزيادة ضغط الختم على تعبئة الجذع. لا تقم أبدًا بإعادة تعبئة الصمام أثناء وجوده تحت ضغط النظام.

4. عند استبدال ساق الصمام، استبدل أيضًا مادة التغليف.

قطع غيار

في ظل ظروف التشغيل العادية، نادرًا ما تكون هناك حاجة إلى قطع غيار. تشمل قطع الغيار الموصى بها لكل نوع صمام ما يلي:

الصمامات الكروية: المقبض، صامولة المقبض، التعبئة، الغدة، صمولة التعبئة، القرص والمقعد.

عند طلب قطع الغيار، يرجى تقديم رقم شكل الصمام وحجمه والجزء المطلوب والعمر التقريبي.
