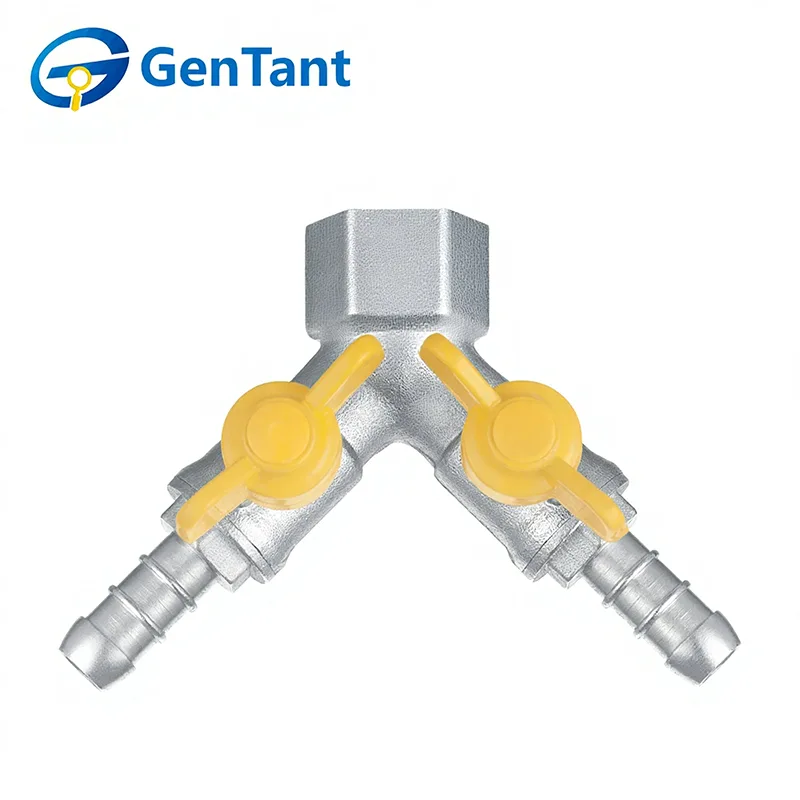

صمام تحويل على شكل حرف Y

تعتبر صمامات المحول على شكل حرف Y مكونات مهمة للتحكم في التدفق مصممة لتوجيه تدفق السوائل أو الغاز أو تقسيمه أو دمجه داخل أنظمة خطوط الأنابيب. بفضل الهيكل على شكل حرف Y، تتيح هذه الصمامات تحويل التدفق بسلاسة مع تقليل الاضطراب وفقدان الضغط، مما يجعلها مناسبة للمعالجة الصناعية وأنظمة الطاقة وتطبيقات توزيع السوائل.

ميزة المنتج والتطبيق

تتميز صمامات المحولات على شكل حرف Y بجسم زاوية فريد مصمم لتقسيم مصدر غاز واحد إلى خطين فرعيين منفصلين بأقل قدر من الاضطراب. وتتمثل الميزة الأساسية لها في تحويل التدفق المتكامل الذي يلغي الحاجة إلى تركيبات وصلة T إضافية، مما يقلل من مسارات التسرب المحتملة. يتم تطبيقها على نطاق واسع في توصيلات الأجهزة المزدوجة، مثل تقسيم خط الغاز الرئيسي لكل من الفرن وسخان المياه في غرف المرافق الضيقة.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: غاز المدينة المنزلي، الغاز الطبيعي، غاز البترول المسال (LPG)

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 80 درجة مئوية

الخيط يتوافق مع معيار ISO 228

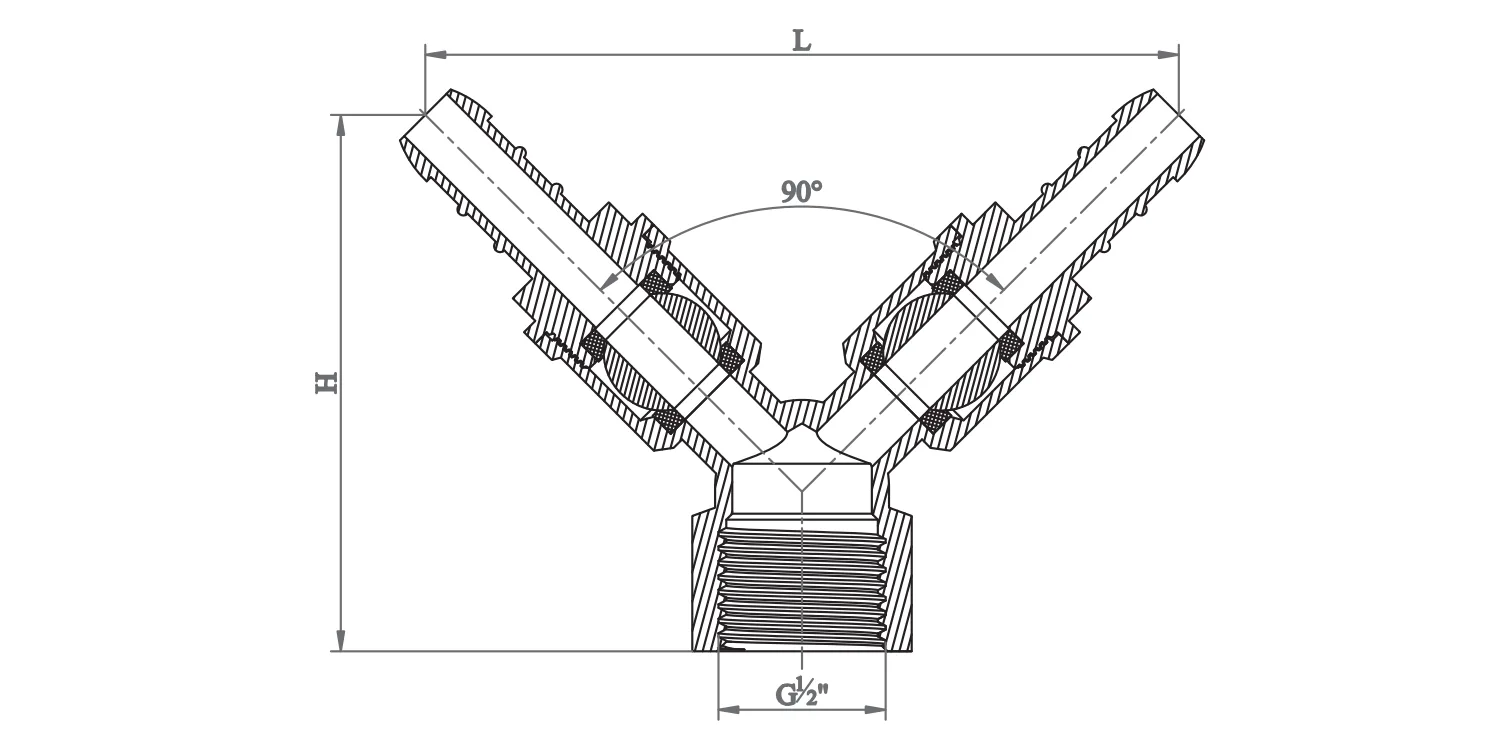

البعد المنتج

إرشادات التثبيت

التثبيت الاحترافي: يجب تركيب صمامات التحويل على شكل حرف Y بواسطة فنيي غاز معتمدين. تأكد من إغلاق مصدر الغاز وأن منطقة العمل جيدة التهوية.

سلامة الخيط: استخدم فقط شريط PTFE المصنف بالغاز (الأصفر عادةً) أو مخدر الأنابيب المتخصص. ضع المادة المانعة للتسرب على الخيوط الذكورة فقط، مع التأكد من عدم دخول أي مادة زائدة إلى جسم الصمام لعرقلة الختم.

إدارة عزم الدوران: استخدم مفتاح ربط مناسبًا على طرف الصمام الأقرب إلى الأنبوب. لا تبالغ في إحكام ربط الصمام، لأن القوة المفرطة قد تؤدي إلى تشقق جسم الصمام أو إتلاف المقاعد الداخلية، مما يؤدي إلى حدوث تسربات خطيرة.

اختبار التسرب: بعد التثبيت، لا تستخدم مطلقًا اللهب للتحقق من وجود تسربات. تطبيق محلول معتمد لكشف التسرب أو الماء والصابون على جميع المفاصل؛ تشير الفقاعات إلى وجود تسرب يجب تصحيحه على الفور.

تعليمات التشغيل

الوظيفة: صمامات المحول على شكل حرف Y مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن يظلوا في وضع الفتح الكامل أو الإغلاق الكامل. يمكن أن يؤدي الفتح الجزئي إلى تآكل المقعد وفشل الختم.

موضع المقبض: يعمل المقبض كمؤشر مرئي. عندما يكون المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا؛ عندما يكون متعامدا، فهو مغلق.

التشغيل اليدوي: تم تصميم هذه الصمامات للتشغيل اليدوي. لا تستخدم الأدوات أو "قضبان الغشاش" لتدوير المقبض. إذا كان من الصعب تشغيل الصمام، فمن المحتمل أن يتطلب استبداله.

التفتيش والصيانة

الفحوصات الدورية: افحص الصمامات المحولة على شكل حرف Y مرتين على الأقل سنويًا بحثًا عن علامات التآكل أو تلف المقبض أو روائح الغاز. قم بتدوير الصمام (فتح/إغلاق) بشكل دوري لضمان عدم إمساك الكرة.

لا يوجد تفكيك: نظرًا لتفاوتات السلامة الحرجة، لا تحاول تفكيك أو إصلاح المكونات الداخلية لصمام الغاز. إذا تسرب الصمام أو فشل في الإغلاق، فاستبدل الوحدة بأكملها على الفور.

البيئة: حافظ على منطقة صمام المحول على شكل حرف Y خالية من المواد الكيميائية المسببة للتآكل أو تراكم الرطوبة العالية، والتي يمكن أن تؤدي إلى تدهور الجسم النحاسي أو أختام الجذع بمرور الوقت.

بروتوكول الطوارئ: في حالة حدوث تسرب للغاز، قم بإغلاق الصمام الرئيسي على الفور، وقم بإخلاء المنطقة، واتصل بخدمات الطوارئ.
