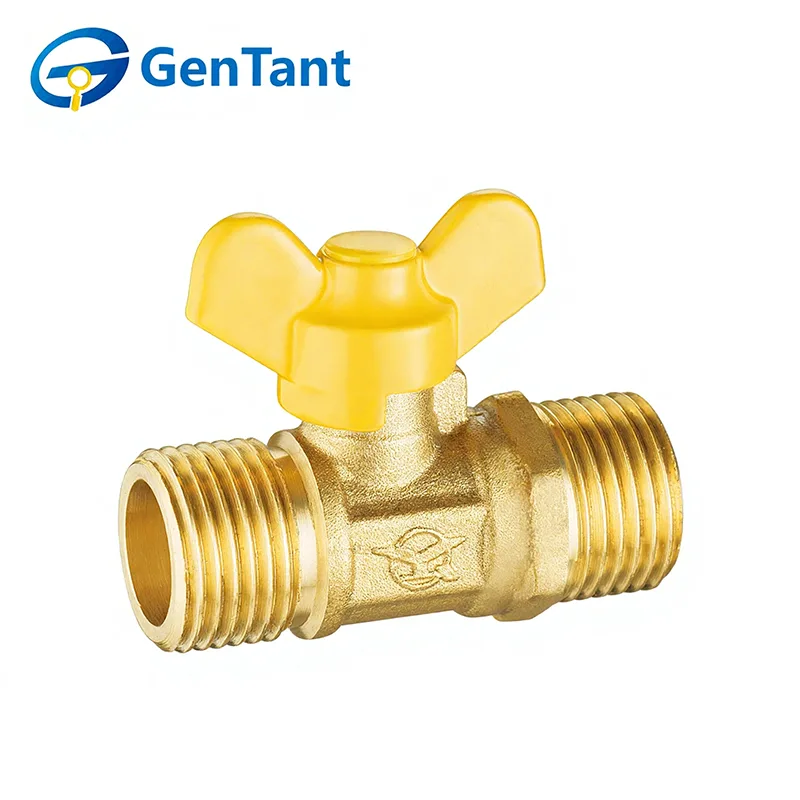

فراشة التعامل مع صمام الغاز

تُستخدم صمامات الغاز بمقبض الفراشة على نطاق واسع في أنظمة توزيع الغاز والتحكم لفتح وإغلاق وتنظيم تدفق الغاز من خلال عملية بسيطة وفعالة. يسمح تصميم مقبض الفراشة بالتحكم اليدوي السريع، ومؤشر واضح للفتح والإغلاق، وأداء موثوق، مما يجعل هذه الصمامات مناسبة لتطبيقات الغاز السكنية والتجارية والصناعية.

ميزة المنتج والتطبيق

تم تصميم صمامات الغاز بمقبض الفراشة للتركيبات في الأماكن الضيقة حيث لا يمكن للرافعة الطويلة القياسية أن تدور بحرية. يوفر تصميم "الفراشة" المدمج (مقبض على شكل حرف T) قبضة مريحة للتشغيل السريع ربع دورة. يتم تطبيق هذه الصمامات على نطاق واسع في مجموعات عدادات الغاز السكنية، وخزائن المطبخ، ووصلات الغلايات المثبتة على الحائط. يضمن هيكلها النحاسي القوي إغلاقًا مانعًا للتسرب، مما يجعلها المفضلة للتركيب.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: غاز المدينة المنزلي، الغاز الطبيعي، غاز البترول المسال (LPG)

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 80 درجة مئوية

البعد المنتج

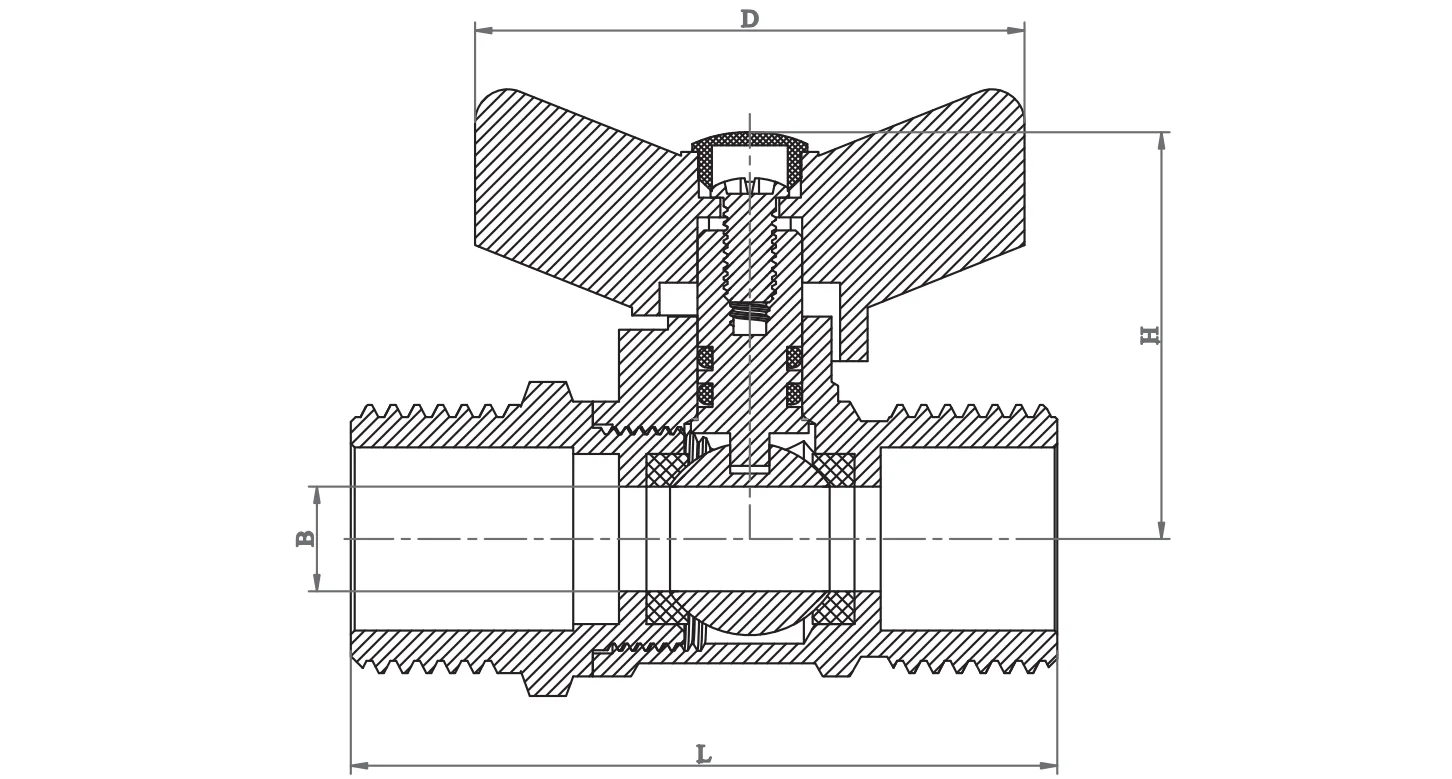

ذكر ذكر الموضوع

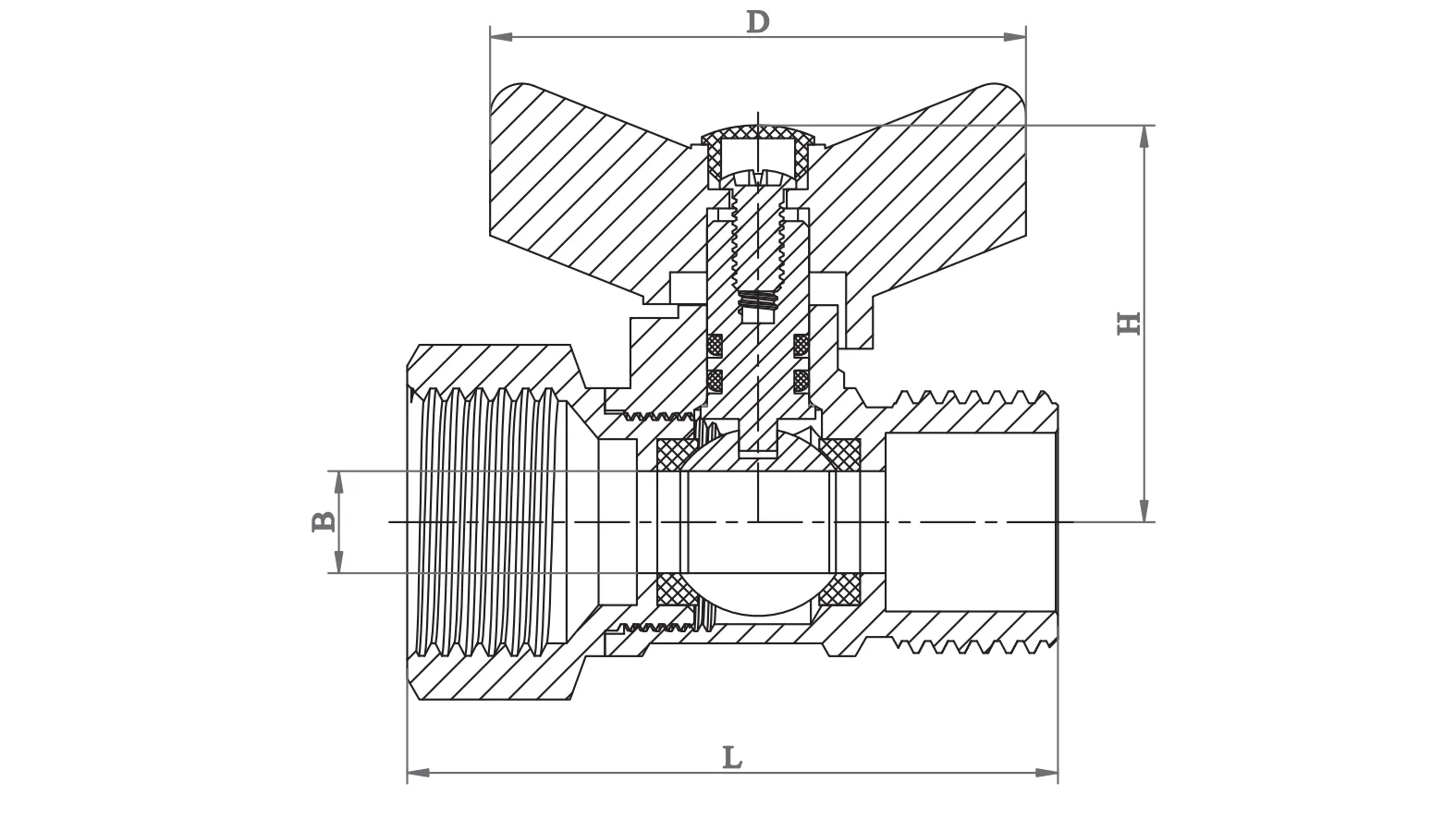

أنثى-ذكر الموضوع

إرشادات التثبيت

التثبيت الاحترافي: يجب تركيب صمامات الغاز بمقبض الفراشة بواسطة فنيي غاز معتمدين. تأكد من إغلاق مصدر الغاز وأن منطقة العمل جيدة التهوية.

سلامة الخيط: استخدم فقط شريط PTFE المصنف بالغاز (الأصفر عادةً) أو مخدر الأنابيب المتخصص. ضع المادة المانعة للتسرب على الخيوط الذكورة فقط، مع التأكد من عدم دخول أي مادة زائدة إلى جسم الصمام لعرقلة الختم.

إدارة عزم الدوران: استخدم مفتاح ربط مناسبًا على طرف الصمام الأقرب إلى الأنبوب. لا تبالغ في إحكام ربط الصمام، لأن القوة المفرطة قد تؤدي إلى تشقق جسم الصمام أو إتلاف المقاعد الداخلية، مما يؤدي إلى حدوث تسربات خطيرة.

اختبار التسرب: بعد التثبيت، لا تستخدم مطلقًا اللهب للتحقق من وجود تسربات. تطبيق محلول معتمد لكشف التسرب أو الماء والصابون على جميع المفاصل؛ تشير الفقاعات إلى وجود تسرب يجب تصحيحه على الفور.

تعليمات التشغيل

الوظيفة: صمامات الغاز بمقبض الفراشة مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن يظلوا في وضع الفتح الكامل أو الإغلاق الكامل. يمكن أن يؤدي الفتح الجزئي إلى تآكل المقعد وفشل الختم.

موضع المقبض: يعمل المقبض كمؤشر مرئي. عندما يكون المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا؛ عندما يكون متعامدا، فهو مغلق.

التشغيل اليدوي: تم تصميم صمامات الغاز بمقبض الفراشة هذه للتشغيل اليدوي. لا تستخدم الأدوات أو "قضبان الغشاش" لتدوير المقبض. إذا كان من الصعب تشغيل الصمام، فمن المحتمل أن يتطلب استبداله.

التفتيش والصيانة

الفحوصات الدورية: افحص الصمامات مرتين على الأقل سنويًا بحثًا عن علامات التآكل أو تلف المقبض أو روائح الغاز. قم بتدوير الصمام (فتح/إغلاق) بشكل دوري لضمان عدم إمساك الكرة.

لا يوجد تفكيك: نظرًا لتفاوتات السلامة الحرجة، لا تحاول تفكيك أو إصلاح المكونات الداخلية لصمام الغاز. إذا تسرب الصمام أو فشل في الإغلاق، فاستبدل الوحدة بأكملها على الفور.

البيئة: حافظ على منطقة الصمام خالية من المواد الكيميائية المسببة للتآكل أو تراكم الرطوبة العالية، والتي يمكن أن تؤدي إلى تدهور الجسم النحاسي أو أختام الجذع بمرور الوقت.

بروتوكول الطوارئ: في حالة حدوث تسرب للغاز، قم بإغلاق الصمام الرئيسي على الفور، وقم بإخلاء المنطقة، واتصل بخدمات الطوارئ.
