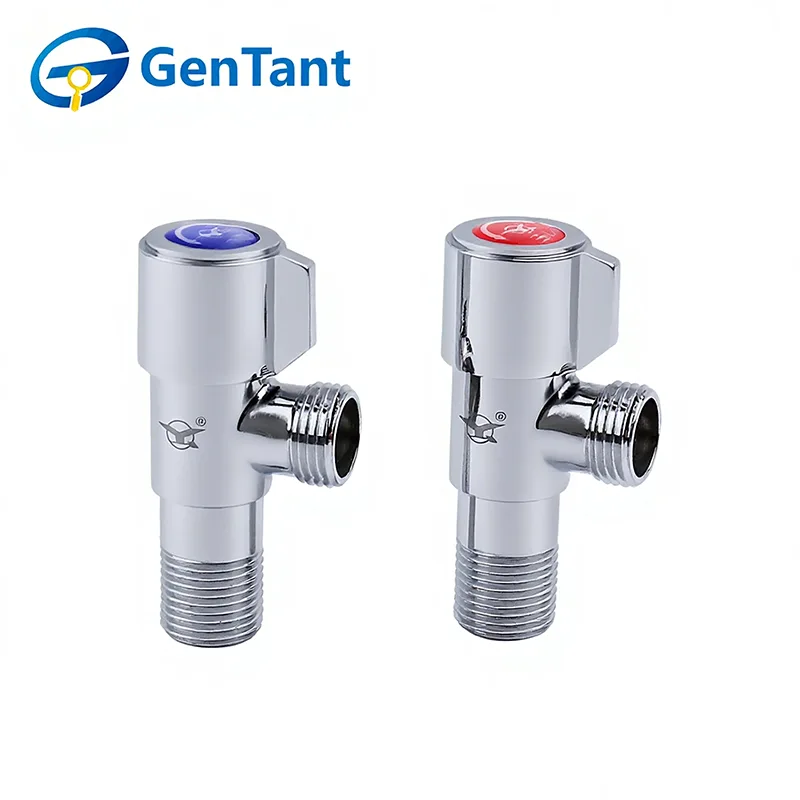

صمام زاوية ربع دورة

تُستخدم الصمامات الزاوية ربع دورة على نطاق واسع في أنظمة التحكم في السوائل والغاز لفتح التدفق أو إيقافه بسرعة من خلال دوران بسيط بزاوية 90 درجة، مما يوفر استجابة سريعة وختمًا موثوقًا وتشغيلًا سهلاً. يسمح تصميم الجسم ذو الزاوية بالتركيب الفعال في المساحات المحدودة ويساعد على تغيير اتجاه التدفق مع الحفاظ على أداء مستقر.

ميزة المنتج والتطبيق

تتميز الصمامات الزاوية ربع دورة بآلية كروية تسمح بإيقاف التدفق الفوري مع دوران بسيط بمقدار 90 درجة. السمة الأساسية لها هي التوجه بزاوية 90 درجة، مما يبسط التوصيلات بين أنابيب الحائط والخراطيم المرنة في المساحات الضيقة. يتم تطبيقها على نطاق واسع في الحمامات والمطابخ السكنية للمراحيض والأحواض والحنفيات. يوفر الجسم النحاسي المتين والختم الموثوق به حلاً طويل الأمد مانعًا للتسرب للمركبين.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.0 ميجا باسكال

وسط العمل: الماء والغازات غير القابلة للتآكل وغير القابلة للاشتعال

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 90 درجة مئوية

الخيط يتوافق مع معيار ISO 228

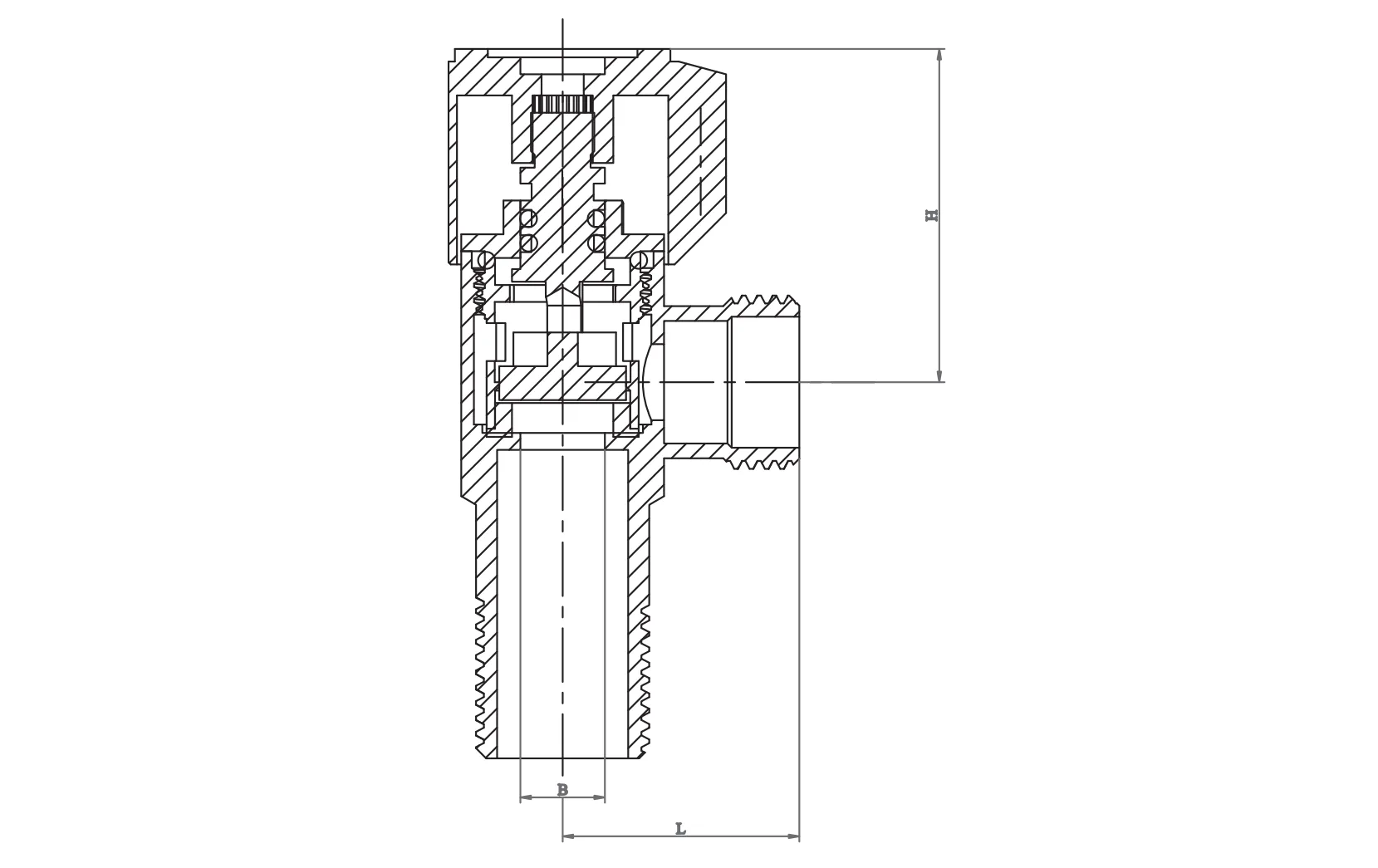

البعد المنتج

إرشادات التثبيت

التثبيت الاحترافي: يجب تركيب صمامات زاوية ربع دورة بواسطة فنيي غاز معتمدين. تأكد من إغلاق مصدر الغاز وأن منطقة العمل جيدة التهوية.

سلامة الخيط: استخدم فقط شريط PTFE المصنف بالغاز (الأصفر عادةً) أو مخدر الأنابيب المتخصص. ضع المادة المانعة للتسرب على الخيوط الذكورة فقط، مع التأكد من عدم دخول أي مادة زائدة إلى جسم الصمام لعرقلة الختم.

إدارة عزم الدوران: استخدم مفتاح ربط مناسبًا على طرف الصمام الأقرب إلى الأنبوب. لا تبالغ في إحكام ربط الصمام، لأن القوة المفرطة قد تؤدي إلى تشقق جسم الصمام أو إتلاف المقاعد الداخلية، مما يؤدي إلى حدوث تسربات خطيرة.

اختبار التسرب: بعد التثبيت، لا تستخدم مطلقًا اللهب للتحقق من عدم وجود تسربات. تطبيق محلول معتمد لكشف التسرب أو الماء والصابون على جميع المفاصل؛ تشير الفقاعات إلى وجود تسرب يجب تصحيحه على الفور.

تعليمات التشغيل

الوظيفة: صمامات زاوية ربع دورة مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن يظلوا في وضع الفتح الكامل أو الإغلاق الكامل. يمكن أن يؤدي الفتح الجزئي إلى تآكل المقعد وفشل الختم.

موضع المقبض: يعمل المقبض كمؤشر مرئي. عندما يكون المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا؛ عندما يكون متعامدا، فهو مغلق.

التشغيل اليدوي: تم تصميم هذه الصمامات للتشغيل اليدوي. لا تستخدم الأدوات أو "قضبان الغشاش" لتدوير المقبض. إذا كان من الصعب تشغيل الصمام، فمن المحتمل أن يتطلب استبداله.

التفتيش والصيانة

الفحوصات الدورية: افحص الصمامات الزاوية ربع دورة مرتين على الأقل سنويًا بحثًا عن علامات التآكل أو تلف المقبض أو روائح الغاز. قم بتدوير الصمام (فتح/إغلاق) بشكل دوري لضمان عدم إمساك الكرة.

لا يوجد تفكيك: نظرًا لتفاوتات السلامة الهامة، لا تحاول تفكيك أو إصلاح المكونات الداخلية لصمام الغاز. إذا تسرب الصمام أو فشل في الإغلاق، فاستبدل الوحدة بأكملها على الفور.

البيئة: حافظ على منطقة الصمام خالية من المواد الكيميائية المسببة للتآكل أو تراكم الرطوبة العالية، والتي يمكن أن تؤدي إلى تدهور الجسم النحاسي أو أختام الجذع بمرور الوقت.

بروتوكول الطوارئ: في حالة حدوث تسرب للغاز، قم بإغلاق الصمام الرئيسي على الفور، وقم بإخلاء المنطقة، واتصل بخدمات الطوارئ.
