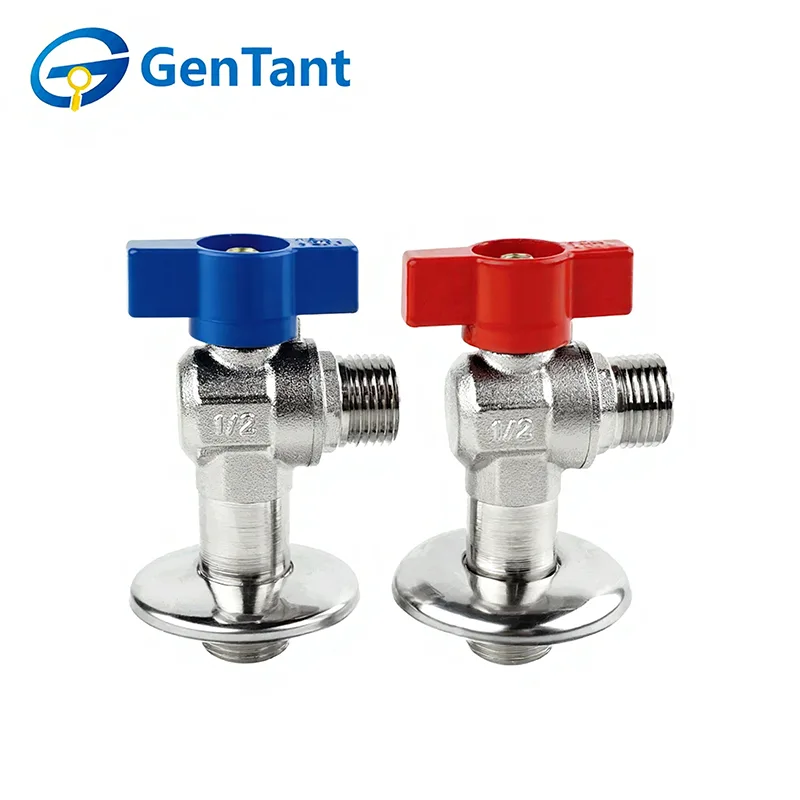

تمديد صمام الكرة زاوية الغاز

إن صمامات الكرة ذات زاوية الغاز الممتدة عبارة عن مكونات تحكم متخصصة مصممة لإيقاف وتنظيم تدفق الغاز بأمان في أنظمة خطوط الأنابيب حيث يلزم الوصول الممتد أو التثبيت المخفي. بفضل هيكل الجسم المائل وتصميم الجذع الممتد، تسمح هذه الصمامات بالتشغيل المريح في التركيبات المثبتة على الحائط أو التي يصعب الوصول إليها مع الحفاظ على أداء الختم الممتاز والموثوقية التشغيلية.

ميزة المنتج والتطبيق

تتميز الصمامات الكروية ذات زاوية الغاز الممتدة بجسم ممدود مصمم لتجاوز عزل الجدران السميكة أو الخزانات، مما يضمن بقاء المقبض في متناول الجميع بشكل كامل. الميزة الأساسية هي التكوين بزاوية 90 درجة جنبًا إلى جنب مع إمكانية الوصول الإضافية، مما يسمح بتركيبات نظيفة ومجوفة. تعتبر هذه العناصر ضرورية لوصلات غاز المطبخ الحديثة ووصلات حفرة النار الخارجية، حيث يجب أن يجلس الصمام خلف الواجهة مع الحفاظ على التشغيل الآمن والسهل.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: غاز المدينة المنزلي، الغاز الطبيعي، غاز البترول المسال (LPG)

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 80 درجة مئوية

الخيط يتوافق مع معيار ISO 228

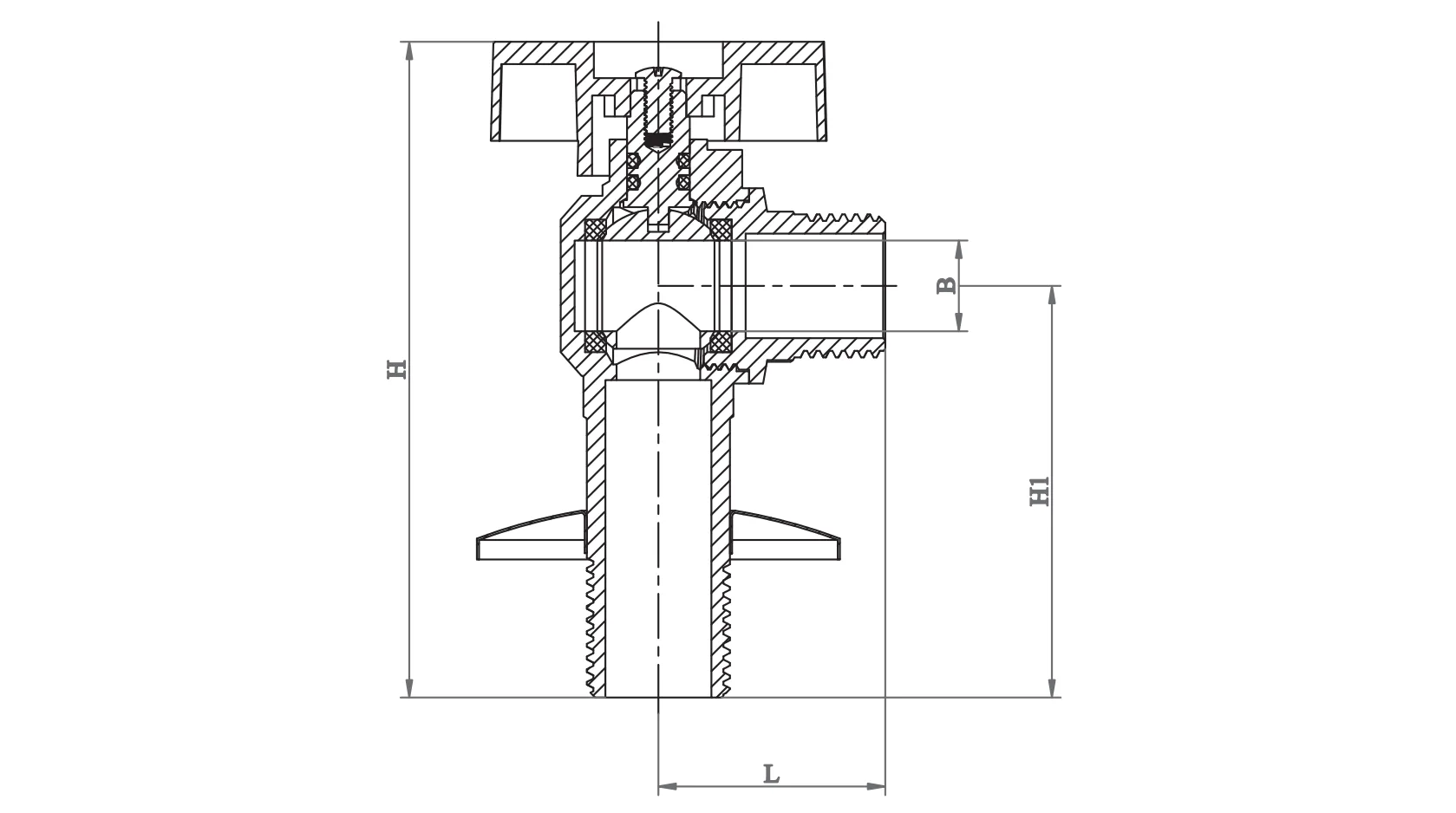

البعد المنتج

إرشادات التثبيت

التثبيت الاحترافي: يجب تركيب الصمامات الكروية ذات زاوية الغاز الممتدة بواسطة فنيي غاز معتمدين. تأكد من إغلاق مصدر الغاز وأن منطقة العمل جيدة التهوية.

سلامة الخيط: استخدم فقط شريط PTFE المصنف بالغاز (الأصفر عادةً) أو مخدر الأنابيب المتخصص. ضع المادة المانعة للتسرب على الخيوط الذكورة فقط، مع التأكد من عدم دخول أي مادة زائدة إلى جسم الصمام لعرقلة الختم.

إدارة عزم الدوران: استخدم مفتاح ربط مناسبًا على طرف الصمام الأقرب إلى الأنبوب. لا تبالغ في إحكام ربط الصمام، لأن القوة المفرطة قد تؤدي إلى تشقق جسم الصمام أو إتلاف المقاعد الداخلية، مما يؤدي إلى حدوث تسربات خطيرة.

اختبار التسرب: بعد التثبيت، لا تستخدم مطلقًا اللهب للتحقق من وجود تسربات. تطبيق محلول معتمد لكشف التسرب أو الماء والصابون على جميع المفاصل؛ تشير الفقاعات إلى وجود تسرب يجب تصحيحه على الفور.

تعليمات التشغيل

الوظيفة: الصمامات الكروية ذات زاوية الغاز الممتدة مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن يظلوا في وضع الفتح الكامل أو الإغلاق الكامل. يمكن أن يؤدي الفتح الجزئي إلى تآكل المقعد وفشل الختم.

موضع المقبض: يعمل المقبض كمؤشر مرئي. عندما يكون المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا؛ عندما يكون متعامدا، فهو مغلق.

التشغيل اليدوي: تم تصميم هذه الصمامات الكروية ذات زاوية الغاز الممتدة للتشغيل اليدوي. لا تستخدم الأدوات أو "قضبان الغشاش" لتدوير المقبض. إذا كان من الصعب تشغيل الصمام، فمن المحتمل أن يتطلب استبداله.

التفتيش والصيانة

الفحوصات الدورية: افحص الصمامات مرتين على الأقل سنويًا بحثًا عن علامات التآكل أو تلف المقبض أو روائح الغاز. قم بتدوير الصمام (فتح/إغلاق) بشكل دوري لضمان عدم إمساك الكرة.

لا يوجد تفكيك: نظرًا لتفاوتات السلامة الحرجة، لا تحاول تفكيك أو إصلاح المكونات الداخلية لصمام الغاز. إذا تسرب الصمام أو فشل في الإغلاق، فاستبدل الوحدة بأكملها على الفور.

البيئة: حافظ على منطقة الصمام خالية من المواد الكيميائية المسببة للتآكل أو تراكم الرطوبة العالية، والتي يمكن أن تؤدي إلى تدهور الجسم النحاسي أو أختام الجذع بمرور الوقت.

بروتوكول الطوارئ: في حالة حدوث تسرب للغاز، قم بإغلاق الصمام الرئيسي على الفور، وقم بإخلاء المنطقة، واتصل بخدمات الطوارئ.
