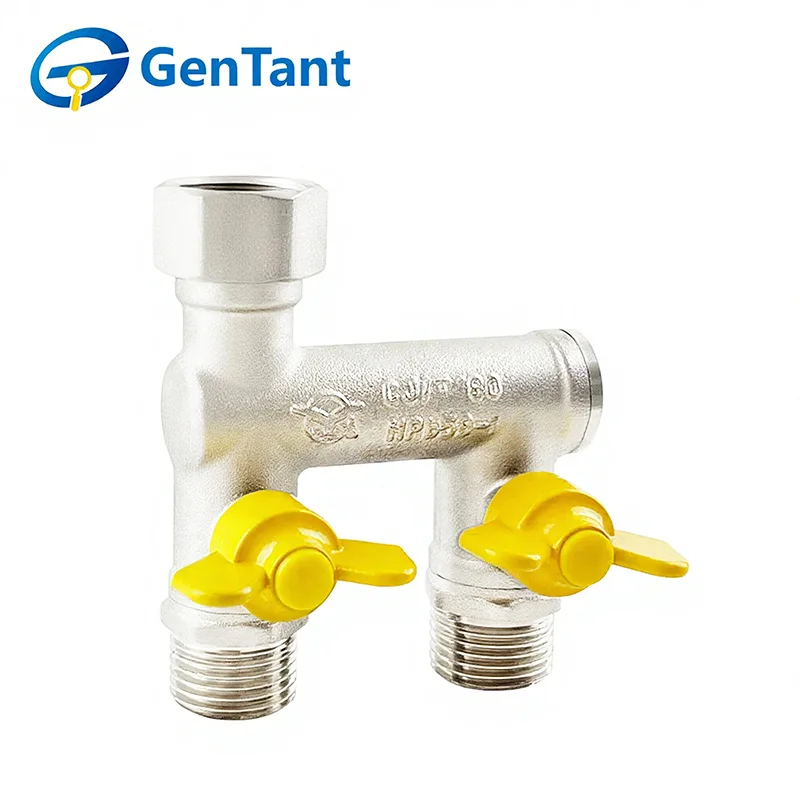

صمام غاز ثلاثي الاتجاه

تعتبر صمامات الغاز ثلاثية الاتجاهات مكونات تحكم مهمة تستخدم في أنظمة الغاز لتوجيه تدفق الغاز أو خلطه أو تحويله بين خطوط أنابيب متعددة، مما يضمن التشغيل المرن والإدارة الفعالة للنظام. يتم تطبيق هذه الصمامات على نطاق واسع في معدات الغاز الصناعية وأنظمة الطاقة وتطبيقات الغاز التجارية حيث يعد تبديل التدفق الدقيق والسلامة أمرًا ضروريًا.

ميزة المنتج والتطبيق

تتميز صمامات الغاز ثلاثية الاتجاهات بتصميم منفذ T أو L متعدد الاستخدامات يسمح بتحويل أو خلط تدفقات الغاز بين ثلاثة منافذ. وتتمثل الميزة الأساسية لها في القدرة على استبدال العديد من الصمامات ذات الاتجاهين، مما يقلل المساحة ونقاط التسرب. تعتبر هذه العناصر ضرورية لأنظمة الغلايات ذات الوقود المزدوج، وتبديل مشعب الغاز، وإعدادات الاختبارات المعملية. تضمن الكرة الأرضية الدقيقة الخاصة بها إغلاقًا محكمًا للفقاعات عبر جميع تكوينات التدفق.

معلمة المنتج

المواصفات الفنية

الضغط الاسمي: 1.6 ميجا باسكال

وسط العمل: غاز المدينة المنزلي، الغاز الطبيعي، غاز البترول المسال (LPG)

درجة حرارة التشغيل: -10 درجة مئوية ≥ T ≥ 80 درجة مئوية

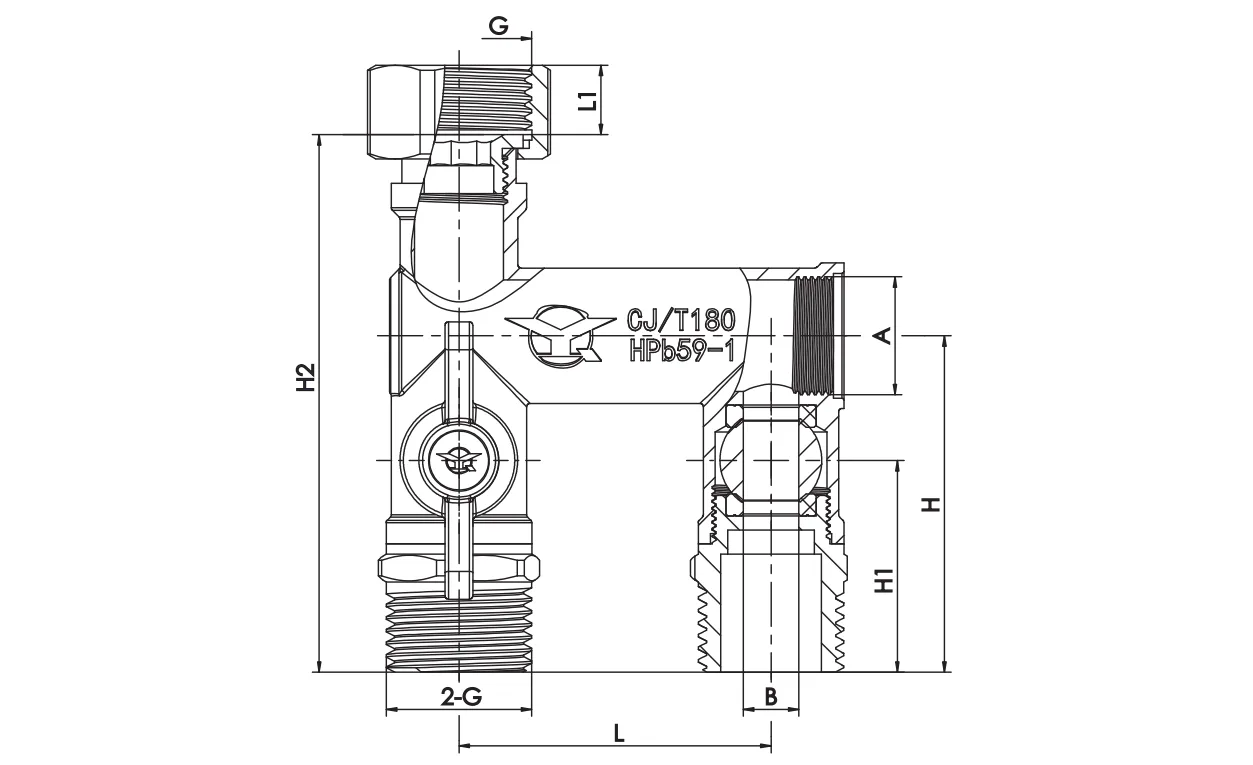

البعد المنتج

إرشادات التثبيت

التثبيت الاحترافي: يجب تركيب صمامات الغاز ثلاثية الاتجاه بواسطة فنيي غاز معتمدين. تأكد من إغلاق مصدر الغاز وأن منطقة العمل جيدة التهوية.

سلامة الخيط: استخدم فقط شريط PTFE المصنف بالغاز (الأصفر عادةً) أو مخدر الأنابيب المتخصص. ضع المادة المانعة للتسرب على الخيوط الذكورة فقط، مع التأكد من عدم دخول أي مادة زائدة إلى جسم الصمام لعرقلة الختم.

إدارة عزم الدوران: استخدم مفتاح ربط مناسبًا على طرف الصمام الأقرب إلى الأنبوب. لا تبالغ في إحكام ربط الصمام، لأن القوة المفرطة قد تؤدي إلى تشقق جسم الصمام أو إتلاف المقاعد الداخلية، مما يؤدي إلى حدوث تسربات خطيرة.

اختبار التسرب: بعد التثبيت، لا تستخدم مطلقًا اللهب للتحقق من عدم وجود تسربات. تطبيق محلول معتمد لكشف التسرب أو الماء والصابون على جميع المفاصل؛ تشير الفقاعات إلى وجود تسرب يجب تصحيحه على الفور.

تعليمات التشغيل

الوظيفة: صمامات الغاز مخصصة لخدمة التشغيل/الإيقاف فقط. يجب أن يظلوا في وضع الفتح الكامل أو الإغلاق الكامل. يمكن أن يؤدي الفتح الجزئي إلى تآكل المقعد وفشل الختم.

موضع المقبض: يعمل المقبض كمؤشر مرئي. عندما يكون المقبض موازيًا للأنبوب، يكون الصمام مفتوحًا؛ عندما يكون متعامدا، فهو مغلق.

التشغيل اليدوي: تم تصميم صمامات الغاز ثلاثية الاتجاهات للتشغيل اليدوي. لا تستخدم الأدوات أو "قضبان الغشاش" لتدوير المقبض. إذا كان من الصعب تشغيل الصمام، فمن المحتمل أن يتطلب استبداله.

التفتيش والصيانة

الفحوصات الدورية: افحص الصمامات مرتين على الأقل سنويًا بحثًا عن علامات التآكل أو تلف المقبض أو روائح الغاز. قم بتدوير الصمام (فتح/إغلاق) بشكل دوري لضمان عدم إمساك الكرة.

لا يوجد تفكيك: نظرًا لتفاوتات السلامة الهامة، لا تحاول تفكيك أو إصلاح المكونات الداخلية لصمام الغاز. إذا تسرب الصمام أو فشل في الإغلاق، فاستبدل الوحدة بأكملها على الفور.

البيئة: حافظ على منطقة الصمام خالية من المواد الكيميائية المسببة للتآكل أو تراكم الرطوبة العالية، والتي يمكن أن تؤدي إلى تدهور الجسم النحاسي أو أختام الجذع بمرور الوقت.

بروتوكول الطوارئ: في حالة حدوث تسرب للغاز، قم بإغلاق الصمام الرئيسي على الفور، وقم بإخلاء المنطقة، واتصل بخدمات الطوارئ.
