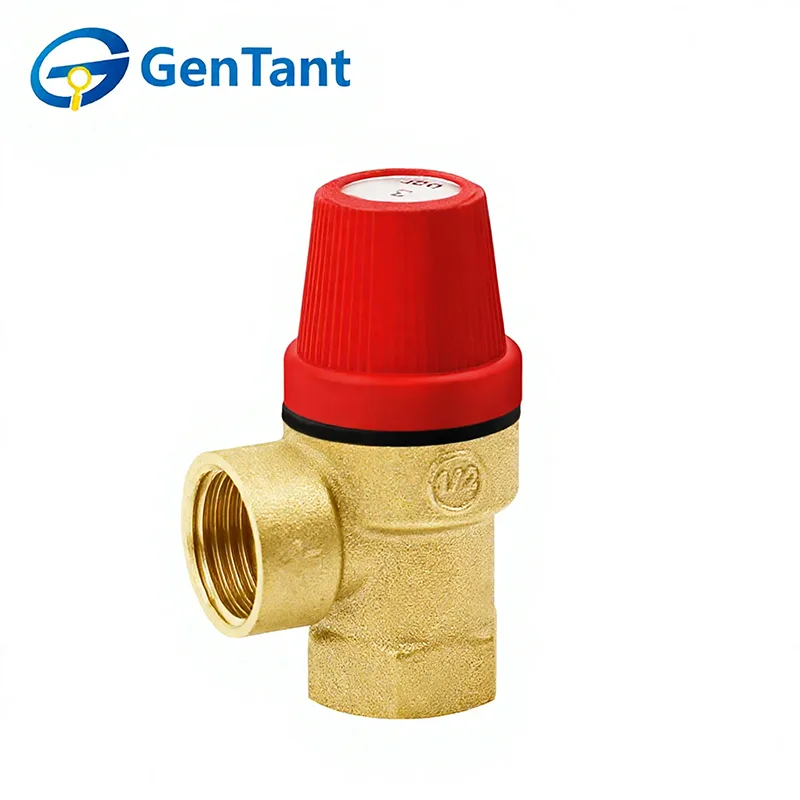

صمام الأمان

تعد صمامات الأمان بمثابة أجهزة حماية بالغة الأهمية وغير قابلة للتفاوض، وتم تصميمها لتكون خط الدفاع الأخير في الأنظمة المضغوطة. وتتمثل وظيفتها الأساسية في فتح وتحرير الضغط الزائد تلقائيًا عند تجاوز نقطة التحديد المحددة مسبقًا، وبالتالي منع فشل المعدات الكارثي، والانفجارات، وضمان سلامة الموظفين والبيئة. بمجرد عودة ضغط النظام إلى مستوى آمن، يُعاد إغلاق الصمام تلقائيًا، مما يحافظ على سلامة النظام واستمرارية التشغيل. هذه الوظيفة الأساسية تجعلها لا غنى عنها في العديد من الصناعات، بما في ذلك التدفئة والتهوية وتكييف الهواء (HVAC)، والغلايات التجارية، وتسخين العمليات، وأنظمة إمدادات المياه.

ميزة المنتج والتطبيق

تُستخدم صمامات الأمان كأجهزة حماية للسلامة عبر أنظمة مختلفة، بما في ذلك التدفئة والتبريد وإمدادات المياه المنزلية. عندما يزيد ضغط النظام ويتجاوز ضغط تفريغ الصمام، يتم تنشيط صمام الأمان تلقائيًا لتخفيف الضغط وتحرير الوسط، وبالتالي ضمان سلامة خطوط الأنابيب الداخلية والمعدات. وعلى العكس من ذلك، يتم إعادة تركيب الصمام وإغلاقه تلقائيًا عندما ينخفض ​​ضغط النظام إلى ما دون الضغط المحدد.

معلمة المنتج (المواصفات)

نوع الاتصال الخيوط

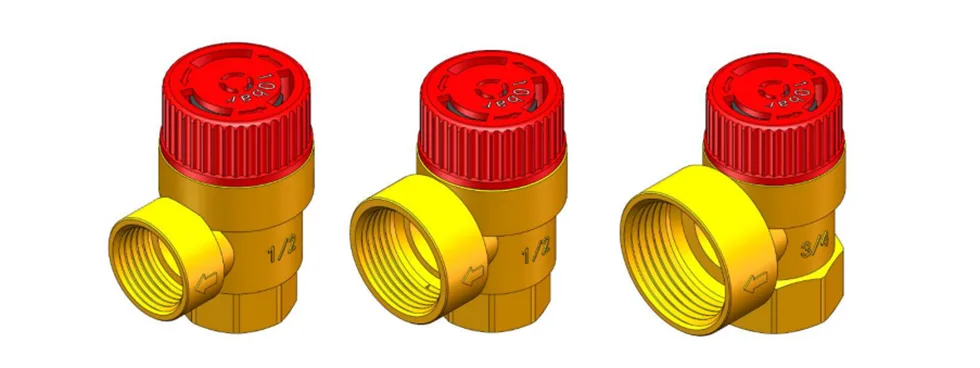

DN15 (1/2 بوصة)، DN15 × 20 (1/2 بوصة × 3/4 بوصة)، DN20 × 25 (3/4 بوصة × 1 بوصة)

المواصفات الفنية

الوسط: محلول ماء أو جلايكول (أقصى تركيز 50%)

درجة حرارة التشغيل: -20 درجة مئوية ~ 110 درجة مئوية

الحد الأقصى لضغط العمل: ≥16 بار

الضغط المقدر (Pnr): 2.5-3-3.5-4-5-6-7-8-10 بار (قيمة الضغط غير قابلة للتعديل)

ضغط الفتح (Po): ≥Pnr 10%

ضغط الإغلاق (Pf): ≥Pnr 10%

جسم الصمام: تزوير متكامل بدرجة حرارة عالية، سمك جدار سميك، قوة أعلى.

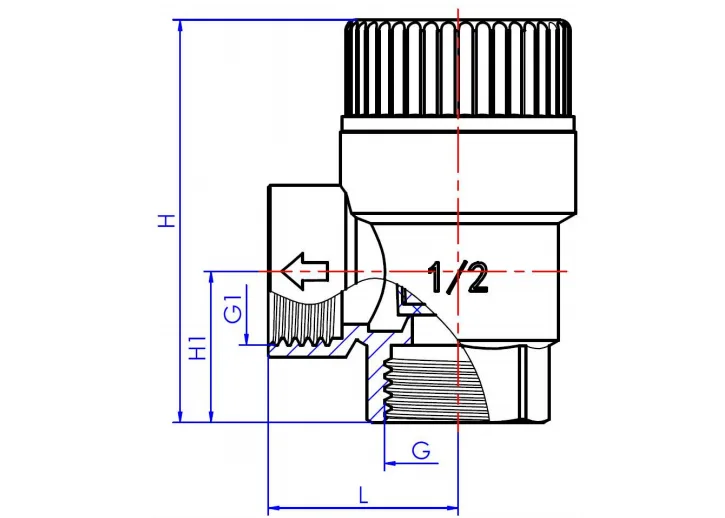

البعد المنتج

مبدأ العمل

يستخدم المكبس الداخلي لصمام الأمان التوتر الزنبركي لإغلاق مقعد الصمام. عندما يتجاوز ضغط النظام التوتر المحدد مسبقًا للزنبرك، يتحرك المكبس للأعلى، بعيدًا عن المقعد، ويفتح قناة إطلاق الماء. الضغط المحدد لصمام الأمان هو الحد الأقصى لضغط العمل المسموح به للنظام.

عندما ينخفض ​​ضغط النظام إلى ما دون ضغط إغلاق صمام الأمان، يؤدي التوتر الناتج عن الزنبرك الموجود أعلى المكبس إلى إغلاق قناة تدفق المياه، مما يعيد النظام إلى حالة التشغيل الطبيعية. قطر مخرج صمام الأمان يساوي أو أكبر من قطر المدخل؛ هذا التصميم يسهل تخفيف الضغط السريع.

تعليمات التثبيت والتشغيل

قبل تركيب صمام الأمان، يجب على الموظفين المحترفين المؤهلين اختيار النموذج الصحيح بناءً على خصائص النظام وبما يتوافق مع اللوائح ذات الصلة. يتم وضع علامة على جسم الصمام باتجاه تدفق المياه، والذي يجب اتباعه بدقة أثناء التثبيت.

1. الأنظمة المطبقة

1.1 أنظمة التدفئة

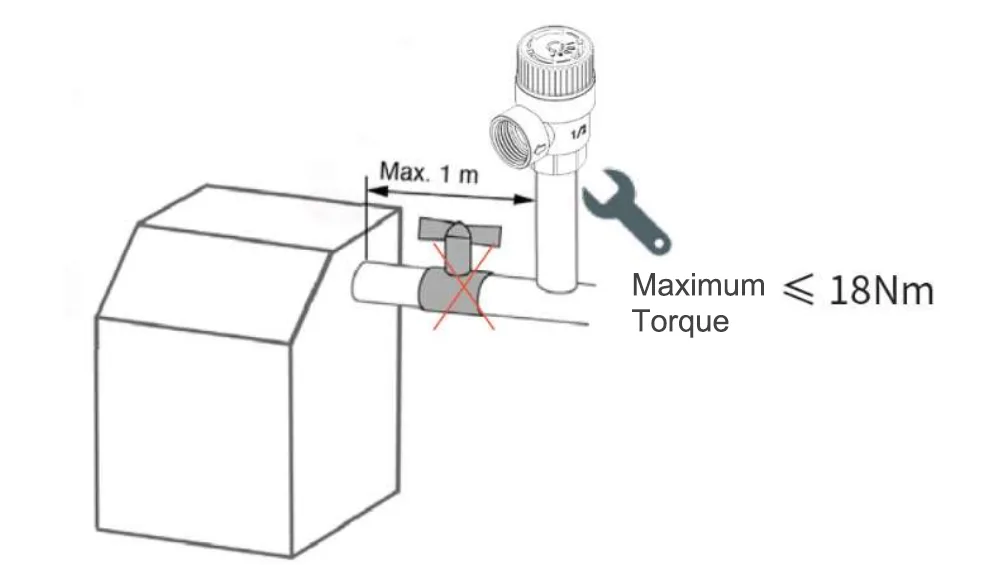

يجب تركيب صمام الأمان أعلى مصدر الحرارة (غلاية، مضخة حرارية، إلخ)، أو على مسافة 1 متر من أنبوب إمداد المياه. يجب ألا يكون هناك أي شكل من أشكال صمام الإغلاق بين صمام الأمان وأنبوب التوصيل الخاص بمصدر الحرارة.

1.2 أنظمة المياه الساخنة المنزلية

يجب تركيب صمام الأمان عند مدخل الماء البارد لخزان الماء الساخن من نوع التخزين، مما يضمن عدم وجود صمامات إغلاق من أي شكل على الأنابيب بين هذه النقاط.

1.3 أنظمة الغاز المضغوط

صمام الأمان مناسب للاستخدام في أنظمة الغاز المضغوط.

2. طريقة التثبيت

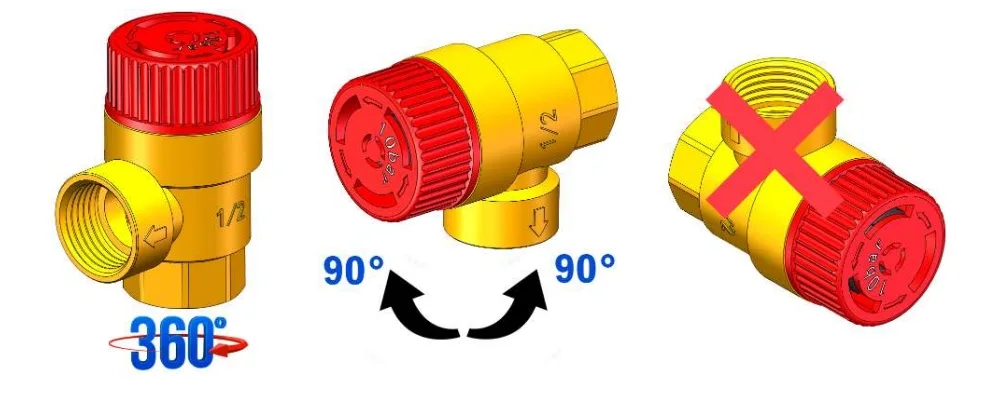

قبل التثبيت، تأكد من أن ضغط النظام يتطابق مع ضغط فتح صمام الأمان؛ التأكد من انخفاض ضغط النظام وتبريده تمامًا؛ التأكد من عدم وجود صمامات إغلاق من أي شكل بين النظام وصمام الأمان؛ مسح خطوط أنابيب النظام. يمكن تركيب صمام الأمان عموديًا أو أفقيًا، لكن لا يمكن تركيبه مقلوبًا (كما هو موضح في الشكل أدناه). إن اتباع طرق التثبيت هذه يمكن أن يمنع الشوائب والرواسب من التأثير على التشغيل العادي.

3. احتياطات التثبيت

3.1 عند تركيب صمام الأمان، يجب أن يكون عزم الدوران أقل من أو يساوي 18 نيوتن · متر لمنع تشوه الصمام، مما قد يؤدي إلى حدوث أعطال. يجب ألا تكون هناك صمامات إغلاق من أي شكل (صمامات كروية، صمامات فحص، إلخ) بين النظام وصمام الأمان، كما هو موضح في الشكل أدناه.

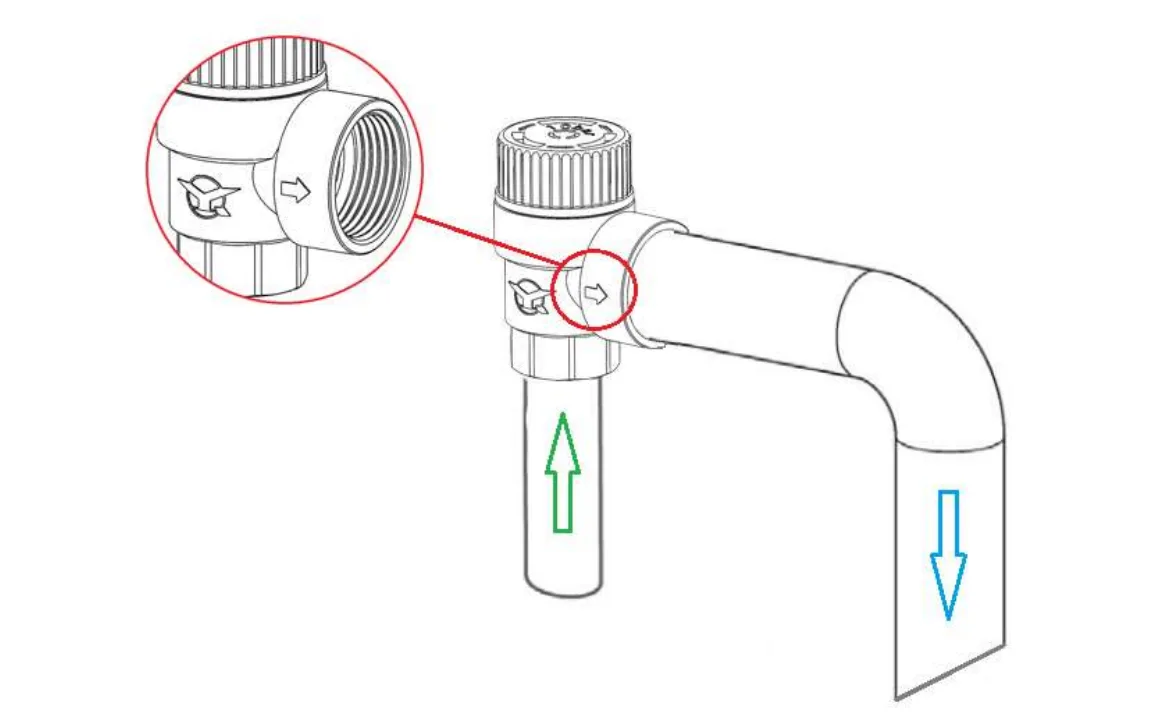

3.2 يجب أن يكون قطر الأنابيب التي تربط النظام بصمام الأمان أكبر من أو يساوي قطر أنبوب مدخل صمام الأمان. تأكد من أن اتجاه تدفق الوسط يتماشى مع اتجاه السهم الموجود على منفذ تنفيس السلامة، كما هو موضح في الشكل أدناه. يوصى بوضع علامة تذكير بالقرب من منفذ تنفيس صمام الأمان تنص على: "لا تسد المنفذ أثناء تشغيل النظام".

3.3 لا تقم بتركيب صمامات الإغلاق أو ملحقات الصمامات الأخرى التي تمنع تدفق الوسط على منفذ تخفيف الضغط. تأكد من أن الوسيط يمكن أن يفيض من منفذ تخفيف الضغط بسلاسة ودون عائق. يجب أن يكون لأنبوب الصرف مرفقين بحد أقصى وطول لا يقل عن 2 متر.

3.4 تأكد من وجود تصريف أرضي أو جهاز استقبال بالقرب من موقع تركيب صمام الأمان للتصريف الآمن أثناء التشغيل، وصيانة الأعطال، وما إلى ذلك، لتجنب الإصابة الشخصية أو خسارة الممتلكات الناجمة عن وسط التدفق.

التكليف

قم بتدوير العجلة اليدوية مرة واحدة في اتجاه السهم الموجود على العجلة اليدوية العلوية لصمام الأمان. يجب تفريغ الوسيط من منفذ تخفيف الضغط في هذا الوقت. إذا لم يتم تفريغ أي وسيط، فتحقق مما إذا كان منفذ تخفيف الضغط مسدودًا أو إذا كان صمام الأمان تالفًا، وتحقق من حالة ضغط النظام. لا يمكن استخدام دوران العجلة اليدوية إلا للتحقق مما إذا كان صمام الأمان يعمل بشكل صحيح. لا تقم بتدوير العجلة اليدوية عدة مرات أو في الاتجاه المعاكس، لأن ذلك قد يؤدي إلى تلف صمام الأمان.

صيانة

التوصية: إجراء اختبار وظيفي كل 6 أشهر.
