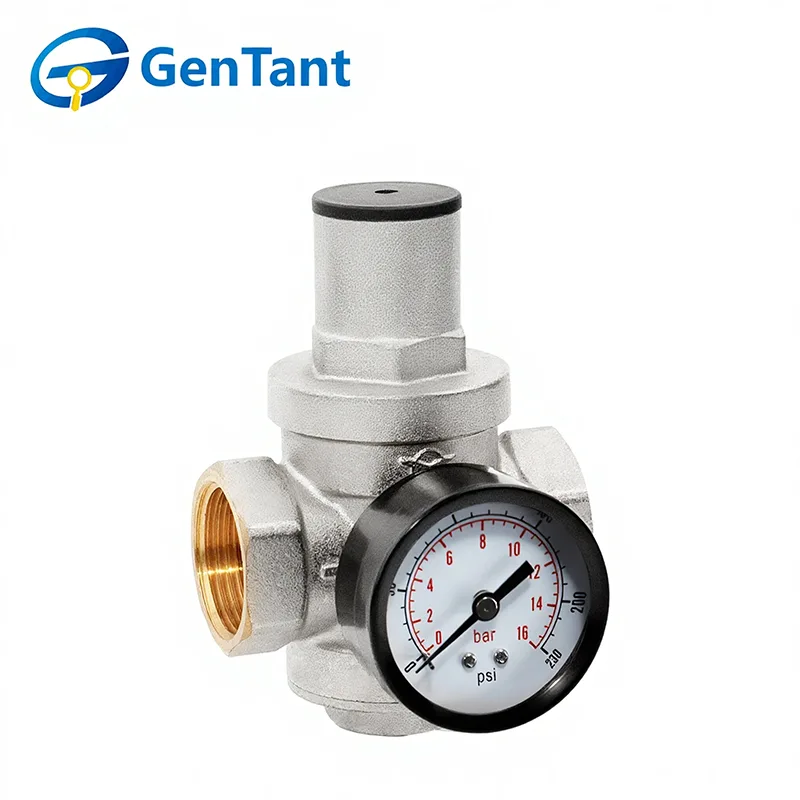

صمام تخفيض الضغط

تم تصميم صمامات GenTant من أجل المتانة والدقة، ويتم تحديدها من قبل المهندسين ويتم شراؤها من قبل الشركاء في جميع أنحاء العالم. نحن ملتزمون بمراقبة الجودة وإنتاج حلول عالية الجودة بشكل احترافي ومصممة خصيصًا لتلبية احتياجات التطبيقات المتنوعة. يقدم مصنعنا خدمات مخصصة ويقدم عينات مجانية، مما يتيح لك تقييم منتجاتنا قبل اتخاذ القرار. نحن ندعوك لمراجعة بياناتنا الفنية أو مناقشة متطلبات طلبك مع فريقنا. دعونا نتعاون لتقديم حلول موثوقة وفعالة من حيث التكلفة لإدارة الضغط لمشروعك القادم.

ميزة المنتج والتطبيق

صمام تخفيض الضغط هذا، المعروف أيضًا باسم منظم الضغط، مصمم للاستخدام في أنظمة إمداد الماء الساخن والبارد لتوفير تخفيض قابل للتعديل للضغط. ويحافظ باستمرار على ضغط المصب عند النقطة المحددة أو أقل منها، بغض النظر عن التقلبات في ضغط العرض الرئيسي. حتى في ظل الظروف الثابتة، فإن الضغط بعد المنظم لن يتجاوز القيمة المحددة مسبقًا. ويتميز بمبدأ العمل "ما بعد الإجراء"، فهو يضمن التحكم الدقيق والموثوق. يشتمل المنظم على منفذ ملولب على الجانب لسهولة مراقبة الضغط (يُباع مقياس الضغط بشكل منفصل)، وكلا طرفي التوصيل مجهزان بأغطية نايلون واقية لضمان سلامة الختم.

معلمة المنتج (المواصفات)

القطر الاسمي: DN15 إلى DN50

الحد الأقصى لضغط المدخل: 2.5 ميجا باسكال

نطاق تنظيم الضغط: من 0.1 إلى 0.55 ميجا باسكال

ضغط المخرج المحدد مسبقًا في المصنع: 0.3 ميجا باسكال

الحد الأقصى لدرجة حرارة وسائط التشغيل: +80 درجة مئوية

البعد

هيكل المنتج ومبدأ العمل

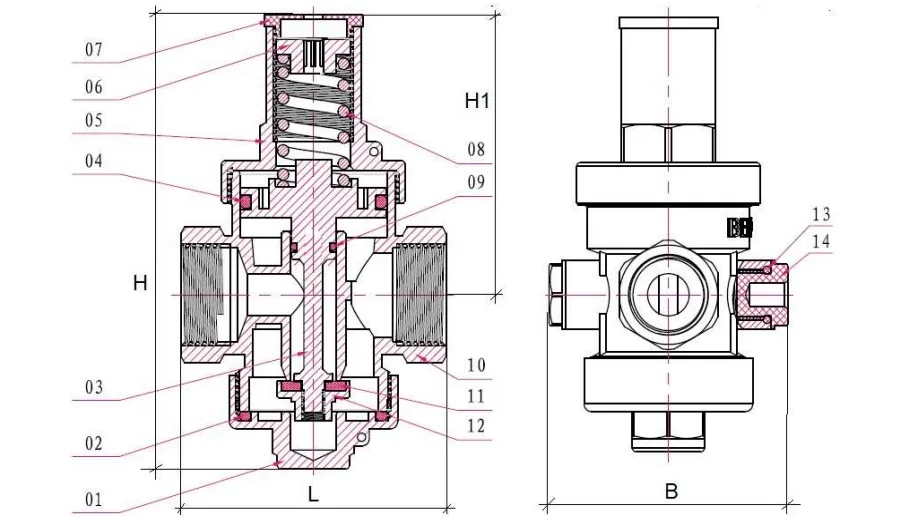

بناء

يتكون صمام تخفيض الضغط GenTant من وصلات المدخل والمخرج، وعنصر استشعار محمل بنابض، وآلية ضبط.

مبدأ العمل

يدخل السائل إلى غرفة المدخل ويمارس قوة متساوية على سدادة الصمام والسطح السفلي للمكبس. تحافظ قوة الزنبرك على المنظم مفتوحًا حتى يتوازن الضغط المتوسط ​​الذي يعمل على المكبس في غرفة المخرج مع الضغط المحدد. عند هذه النقطة، يبدأ سدادة الصمام في إغلاق الممر بين الغرف، مما يزيد من المقاومة ويقلل ضغط المخرج إلى القيمة المحددة. باستخدام صامولة الضبط النحاسية، يمكن ضبط ضغط مخرج المنظم على القيمة المرغوبة المختلفة عن القيمة المحددة مسبقًا في المصنع (3 بار).

تعليمات التثبيت والتشغيل

يمكن تركيب منظم الضغط في أي اتجاه. يجب أن يتوافق اتجاه السائل مع السهم المشار إليه على جسم الصمام. يجب أن تكون جلبة الضبط في وضع قابل للتشغيل.

يجب تركيب المنظم في مكان يسهل عمليات التشغيل والصيانة.

يجب تركيب مرشح ميكانيكي بدقة ترشيح لا تقل عن 500 ميكرون في أعلى المنظم.

يجب استيفاء الشروط التالية أثناء التثبيت:

● قم بتنظيف وشطف قسم مدخل خط الأنابيب تمامًا.

● تأكد من عدم دخول أي مواد مانعة للتسرب (مثل شريط الختم الملولب PTFE، وسلك الختم المصنوع من القنب، وما إلى ذلك) إلى غرفة العمل الخاصة بالمنظم.

● في مشاريع البناء الجديدة أو مشاريع التجديد الكبرى، يجب إكمال اختبار ضغط خط الأنابيب والتنظيف قبل تركيب المنظم.

يجب ألا يتحمل صمام تخفيض الضغط GenTant أي أحمال من خط الأنابيب (بما في ذلك الانحناء والضغط والتوتر والالتواء وعدم المحاذاة والاهتزاز والشد غير المتساوي للمثبتات وما إلى ذلك). عند الضرورة، يجب تركيب دعامات أو معوضات لإزالة الأحمال التي يفرضها خط الأنابيب على الصمام. الحد الأقصى لعزم دوران التثبيت للمنظم مدرج في الجدول أدناه

يوصى بتثبيت المنظم في أعلى عداد المياه. يجب إجراء التحكم في الضغط باستخدام مقياس ضغط، والذي يمكن تثبيته في موضع قابس المنظم. يعرض المقياس ضغط مخرج المنظم.

لضبط الضغط المضبوط، قم أولاً بفك الغطاء، ثم استخدم مفتاح ربط لتدوير برغي الضبط حتى يتم الوصول إلى الضغط المطلوب كما هو موضح في مقياس الضغط. يؤدي تدوير برغي الضبط في اتجاه عقارب الساعة إلى زيادة الضغط المضبوط، بينما يؤدي تدويره عكس اتجاه عقارب الساعة إلى تقليله. قم بربط الغطاء بإحكام بعد الانتهاء من الضبط.

لتجنب الضوضاء أو التجويف، يوصى بالحفاظ على نسبة ضغط المدخل/المخرج أقل من 2.5 ميجا باسكال. على سبيل المثال، إذا كان ضغط المخرج المطلوب هو 4 بار، فيجب ألا يتجاوز ضغط المدخل 10 بار. إذا لزم الأمر، فكر في تركيب صمامات إضافية لخفض الضغط على التوالي.
