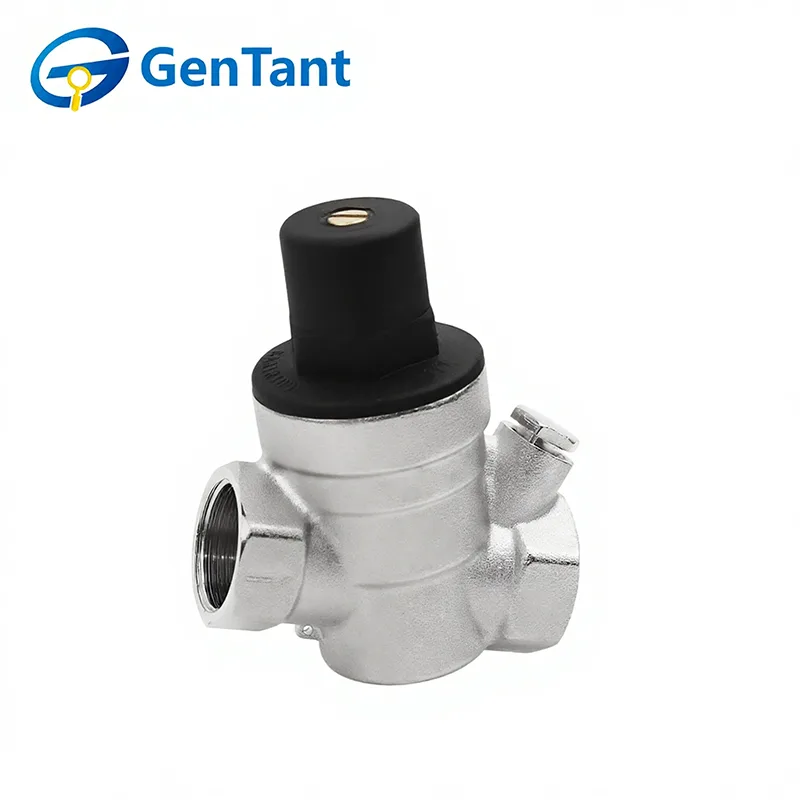

صمام تخفيض ضغط الحجاب الحاجز

صمامات تخفيض الضغط الغشائي عبارة عن أجهزة مصممة بدقة وضرورية للحفاظ على ضغط ثابت ومتحكم فيه في أنظمة السوائل. باستخدام آلية الحجاب الحاجز الحساسة، فإنها تنظم تلقائيًا وتقلل الضغط العالي الوارد إلى نقطة ضبط آمنة ومحددة مسبقًا، مما يضمن حماية موثوقة لخطوط الأنابيب والتركيبات والأجهزة النهائية. تعتبر هذه الوظيفة حيوية لمنع الضرر، وتقليل المطرقة المائية، وتقليل استهلاك المياه، وتعزيز السلامة العامة وطول عمر شبكات إمدادات المياه السكنية والتجارية والبلدية.

من خلال إعطاء الأولوية لكل من التقدم التكنولوجي وسلامة المنتج، توفر GenTant صمامات تقليل ضغط الحجاب الحاجز عالية الأداء التي تلبي المتطلبات الصارمة للأنظمة الهيدروليكية الحديثة، مما يدعم كفاءة النظام والسلامة التشغيلية في جميع أنحاء العالم.

ميزة المنتج والتطبيق

يحافظ صمام تخفيض ضغط الحجاب الحاجز على ضغط ثابت في اتجاه مجرى النهر بغض النظر عن تقلبات المدخل. إنه يتميز بهيكل قوي مع تصنيف ضغط يبلغ PN25 ويسمح بالتركيب المرن في الاتجاهات الأفقية أو الرأسية دون التأثير على الأداء أو التعديل أو الختم.

يُستخدم الصمام بشكل أساسي في أنظمة إمداد المياه البلدية، وقد تم تصميمه لتقليل وتثبيت ضغط المياه الواردة المرتفع وغير المستقر، مما يضمن ضغط مياه ثابت وآمن لوصلات المستخدم النهائي. وتتمثل وظيفتها الرئيسية في الحفاظ تلقائيًا على ضغط ثابت في اتجاه مجرى النهر حتى عندما يختلف الضغط في اتجاه مجرى النهر.

معلمة المنتج (المواصفات)

نوع الاتصال الخيوط

DN15 (1/2 بوصة)، DN20 (3/4 بوصة)، DN25 (1 بوصة)، DN32 (1-1/4 بوصة)، DN40 (1-1/2 بوصة)، DN50 (2 بوصة)

المواصفات الفنية

الحد الأقصى لضغط العمل المسموح به (PN): 25 بار

نطاق تنظيم الضغط (Ps): 0.5 ~ 6 بار

إعداد المصنع لضغط المخرج: 3 بار

نطاق درجة حرارة العمل: 0 درجة مئوية (غير متجمد) ~ (80 درجة مئوية

مستوى الضوضاء (ديسيبل (أ)): ≥ 30

تكوين المواد

① جسم الصمام، غطاء الصمام، بكرة الصمام: HPb59-1

② عنصر الختم: EPDM

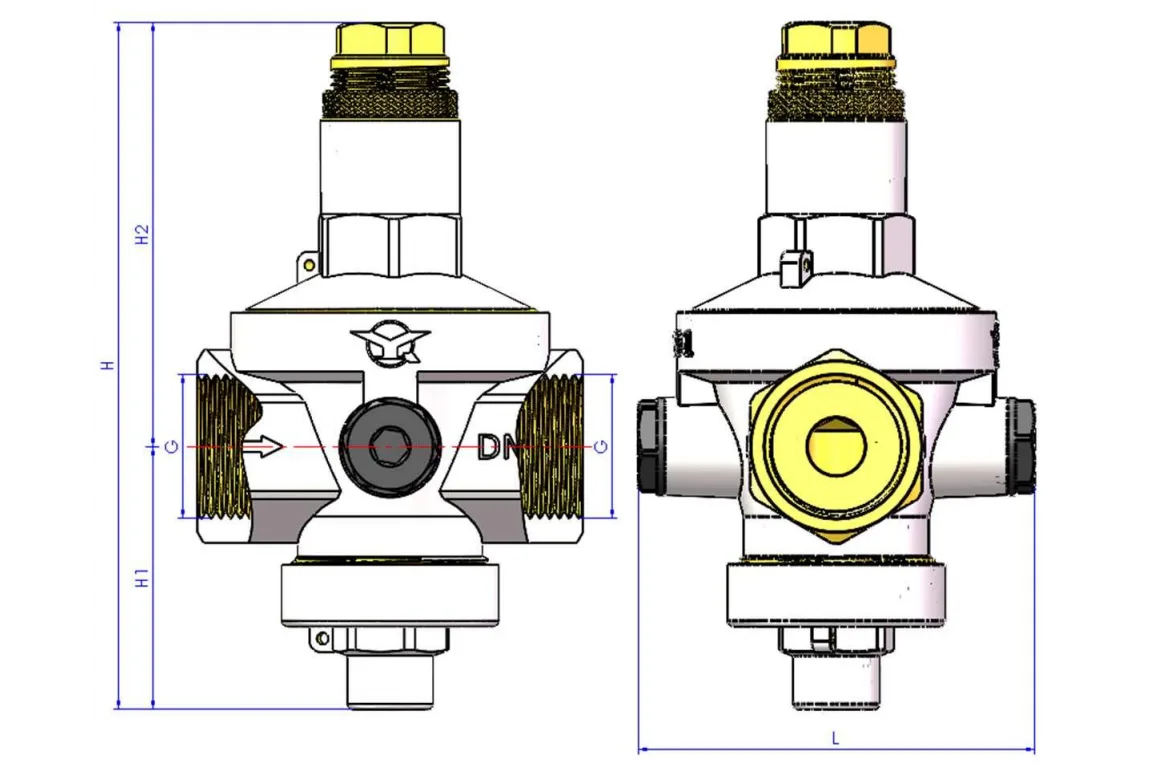

البعد المنتج

هيكل المنتج ومبدأ العمل

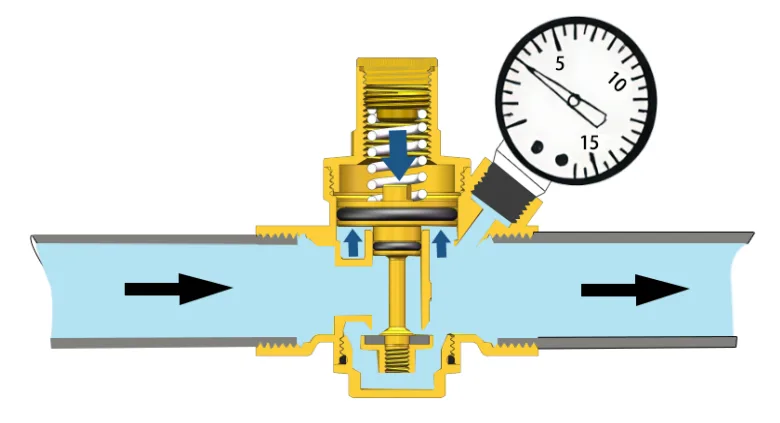

مبدأ العمل

تتمثل الوظيفة الأساسية لصمام تخفيض ضغط الحجاب الحاجز في التعديل الدقيق لضغوط الدخول العالية إلى ضغط مخرج ثابت ومعاير، وبالتالي الحفاظ على سلامة أنظمة السوائل المنزلية والصناعية اللاحقة ضد أحداث الارتفاع أو ظروف الضغط الزائد الموضعية.

ميكانيكيًا، ينشئ الجهاز توازنًا هيدروليكيًا عن طريق موازنة قوتين أساسيتين: القوة الساكنة التي يمارسها زنبرك مشدود مسبقًا، والذي يدفع الصمام نحو وضع مفتوح، مقابل قوة الإغلاق الديناميكية الناتجة عن ضغط السائل المنبع الذي يعمل على المكبس الداخلي. يحافظ هذا التوازن المستمر ذاتي التشغيل بشكل فعال على حالة ضغط متسقة ومنخفضة في اتجاه مجرى النهر، مما يعمل على تحسين توصيل السوائل وحماية النظام.

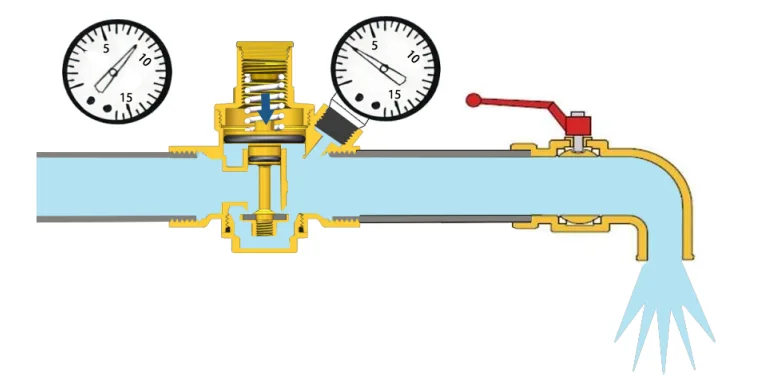

حالة التشغيل أثناء استهلاك المياه

عندما يتم فتح صنبور الماء، فإن القوة التي يمارسها الزنبرك الداخلي تتجاوز الضغط الهيدروليكي التصاعدي الذي يعمل على السطح السفلي للمكبس. وبالتالي، يترجم المكبس إلى الأسفل، وبالتالي يفتح ممر تدفق السائل. ومع تنشيط الحنفيات الإضافية في اتجاه مجرى النهر، يتضاءل الضغط المضاد الموجود أسفل المكبس، مما يؤدي إلى زيادة متناسبة في معدل التدفق الحجمي من خلال صمام تخفيض الضغط.

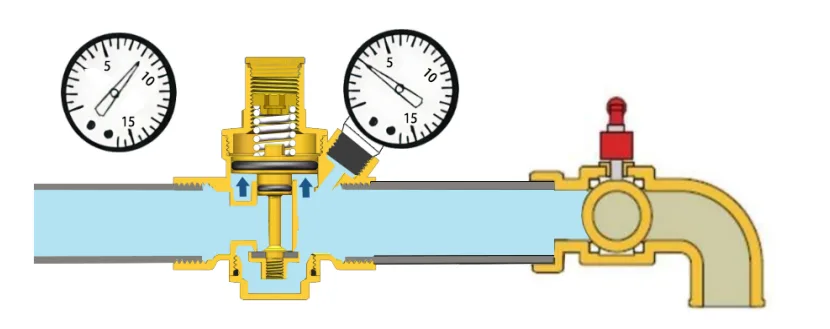

حالة التشغيل أثناء التدفق الصفري

عند إغلاق الصنبور السفلي، يرتفع الضغط الهيدروليكي داخل الدائرة السفلية. يؤدي هذا الضغط المتزايد إلى دفع المكبس الداخلي إلى الأعلى، مما يؤدي إلى إغلاق مرور السائل بشكل فعال وتحقيق استقرار الضغط في اتجاه مجرى النهر عند نقطة التحديد المحددة مسبقًا. يتم تحقيق الإغلاق الفوري لصمام تخفيض الضغط عندما تتجاوز القوة الهيدروليكية الصاعدة المؤثرة على المكبس قوة المعارضة التي تمارسها آلية الزنبرك الداخلي.

تعليمات التثبيت والتشغيل

4.1 قبل تركيب صمام تخفيض الضغط، يوصى بإزالة الهواء والأوساخ من نظام الأنابيب.

4.2 تحقق من اتجاه تدفق المياه (المشار إليه بسهم على جسم الصمام).

4.3 يمكن تركيب صمام تخفيض الضغط على أقسام الأنابيب الرأسية والأفقية (يحظر التثبيت المقلوب).

4.4 يجب عدم تركيب الصمام في الأماكن التي قد يحدث فيها التجميد، مثل الأماكن الخارجية، لأن التجميد سيلحق الضرر بالوحدة.

4.5 يجب تركيب صمام تخفيض الضغط في مكان يسهل الوصول إليه لضبط الضغط وقراءته. لا يوصى بالتركيب داخل أعمدة الأنابيب بسبب احتمالية التجمد.

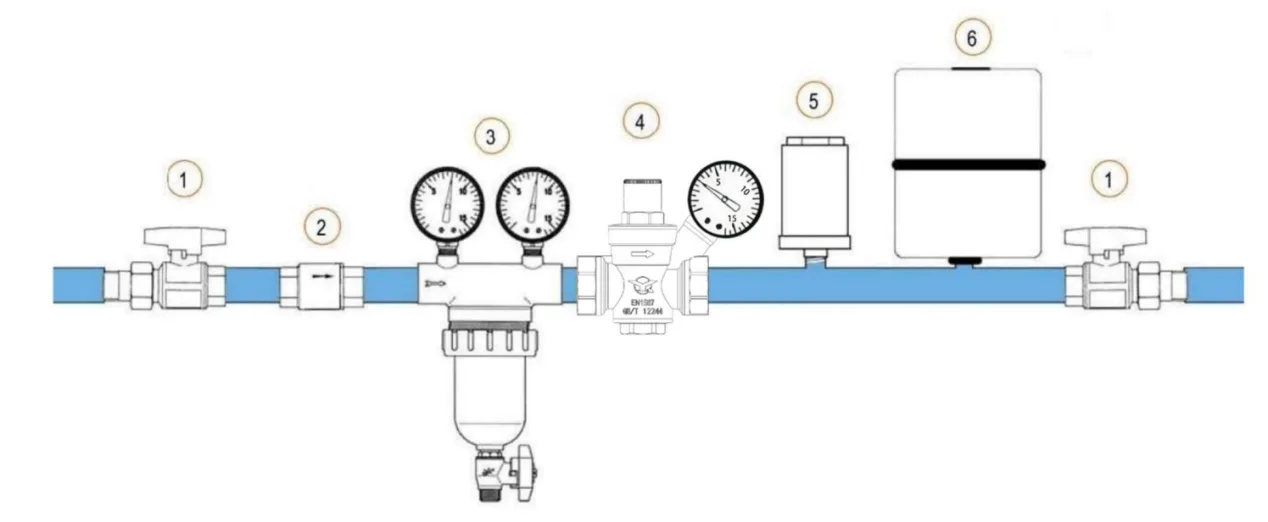

4.6 تعتبر ظاهرة "المطرقة المائية" السبب الرئيسي لفشل صمام تخفيض الضغط. يوصى باستخدام طرق التثبيت كما هو موضح في الشكل أدناه، حيث إنها تعمل على تحسين التشغيل لجميع المعدات النهائية وتسهيل مهام الصيانة.

① صمام الإغلاق: يتم تركيبه في أعلى وأسفل صمام تخفيض الضغط لتسهيل عمليات الصيانة للمعدات المختلفة.

② صمام الفحص: يمنع التدفق العكسي.

③ الفلتر: يقوم بتصفية الشوائب في أنبوب الإمداد الرئيسي لمنع تلوث جميع المعدات النهائية والحفاظ على أدائها.

④ صمام تخفيض الضغط الديناميكي المستقر من نوع المكبس.

⑤ مانع المطرقة المائية: يمنع تقلبات خطوط الأنابيب عند استعادة إمدادات المياه بعد انقطاعها، مما قد يؤدي إلى تلف جميع المعدات النهائية.

⑥ وعاء التمدد: يستخدم في أنظمة تخزين الماء الساخن والماء الساخن حيث قد يرتفع الضغط بسبب حرارة السائل، ويعمل على امتصاص الضغط الزائد.

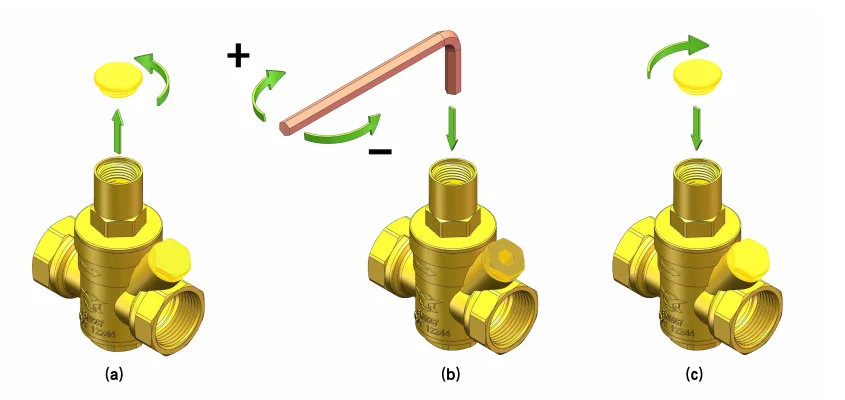

تنظيم الضغط

يتم ضبط ضغط مخرج صمام تخفيض الضغط مسبقًا في المصنع على 3 بار؛ يمكن ضبط ضغط المصب باستخدام الطرق التالية:

1. أغلق صمام الإغلاق خلف صمام تخفيض الضغط

2. قم بفك الغطاء البلاستيكي عكس اتجاه عقارب الساعة

3. أدخل مفتاح Allen في غطاء ضبط صمام تقليل الضغط للضبط: أدر في اتجاه عقارب الساعة لزيادة الضغط في اتجاه مجرى النهر، وأدر في عكس اتجاه عقارب الساعة لتقليل الضغط في اتجاه مجرى النهر (الشكل ب)

4. قيمة الضغط المعروضة على مقياس الضغط لصمام تخفيض الضغط هي ضغط المصب المعدل

5. بعد اكتمال التعديل، قم بشد الغطاء البلاستيكي في اتجاه عقارب الساعة

لتجنب حدوث ضوضاء أو ظواهر التجويف، يوصى بالحفاظ على نسبة تخفيض ضغط المدخل إلى المخرج أقل من 2.5. على سبيل المثال، إذا كان ضغط المخرج المطلوب هو 4 بار، فيجب ألا يتجاوز ضغط المدخل 10 بار. إذا لزم الأمر، فكر في تركيب صمامات إضافية لخفض الضغط على التوالي لتحقيق خفض الضغط المطلوب على مراحل.

استكشاف الأخطاء وإصلاحها

① ستشهد صمامات خفض الضغط المثبتة في خطوط أنابيب الماء الساخن أو أنظمة تخزين الماء الساخن زيادة في الضغط في اتجاه مجرى النهر. يحدث هذا لأن تسخين الماء يزيد الضغط، وعندما لا يكون هناك استهلاك للمياه، يكون صمام تخفيض الضغط في حالة مغلقة، مما يمنع "تحرير" الضغط المتراكم.

الحل: تركيب وعاء تمدد بين مدخل الماء الساخن وصمام تخفيض الضغط لامتصاص الضغط المتزايد.

② ضغط غير متناسق مع قيمة الضغط المحددة. في المناطق ذات نوعية المياه الرديئة، يمكن أن تتراكم الشوائب التي تتدفق عبر صمام تخفيض الضغط بسهولة بين مقعد الصمام والمكبس، مما يمنع الصمام من الإغلاق بالكامل. وهذا يسمح للضغط المنبع بالتسرب إلى الجانب السفلي، وبالتالي رفع الضغط المصب.

الحل: قم بتركيب مرشح أعلى صمام تقليل الضغط وقم بالتنظيف المنتظم.
